Настенная вентиляционная решетка ЗОНДА-ЛР1
Описание
 |
Назначение |
| Настенные вентиляционные решетки ЗОНДА-ЛР1 предназначены для вентиляции воздуха и используются как в приточно-вытяжной системах на стене, потолке, так и при конвекции воздуха, например: в подоконниках, столешницах и экранах. Решетки также можно устанавливать в двери, например гардеробных, и использовать как переточные. | |
 |
Конструкция |

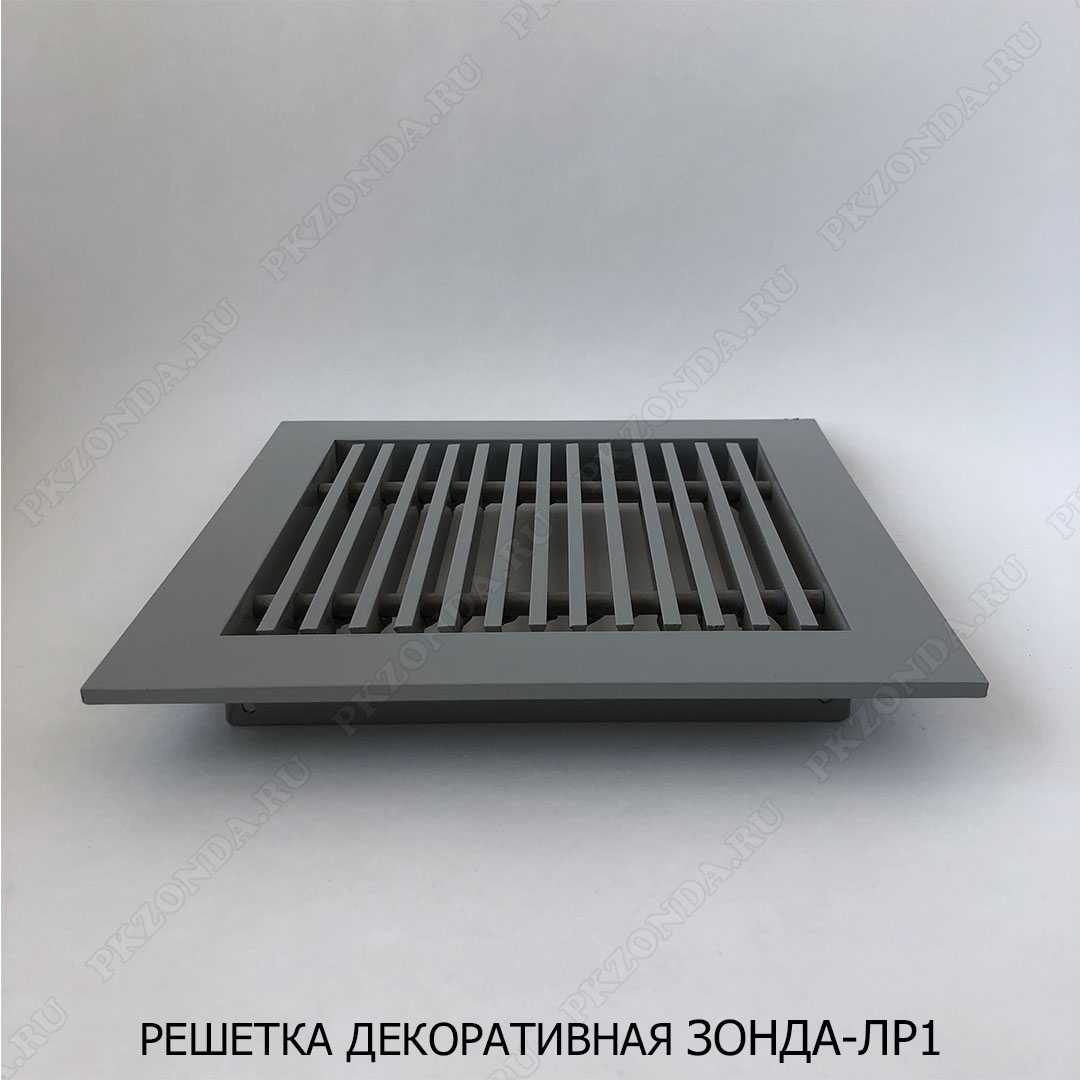

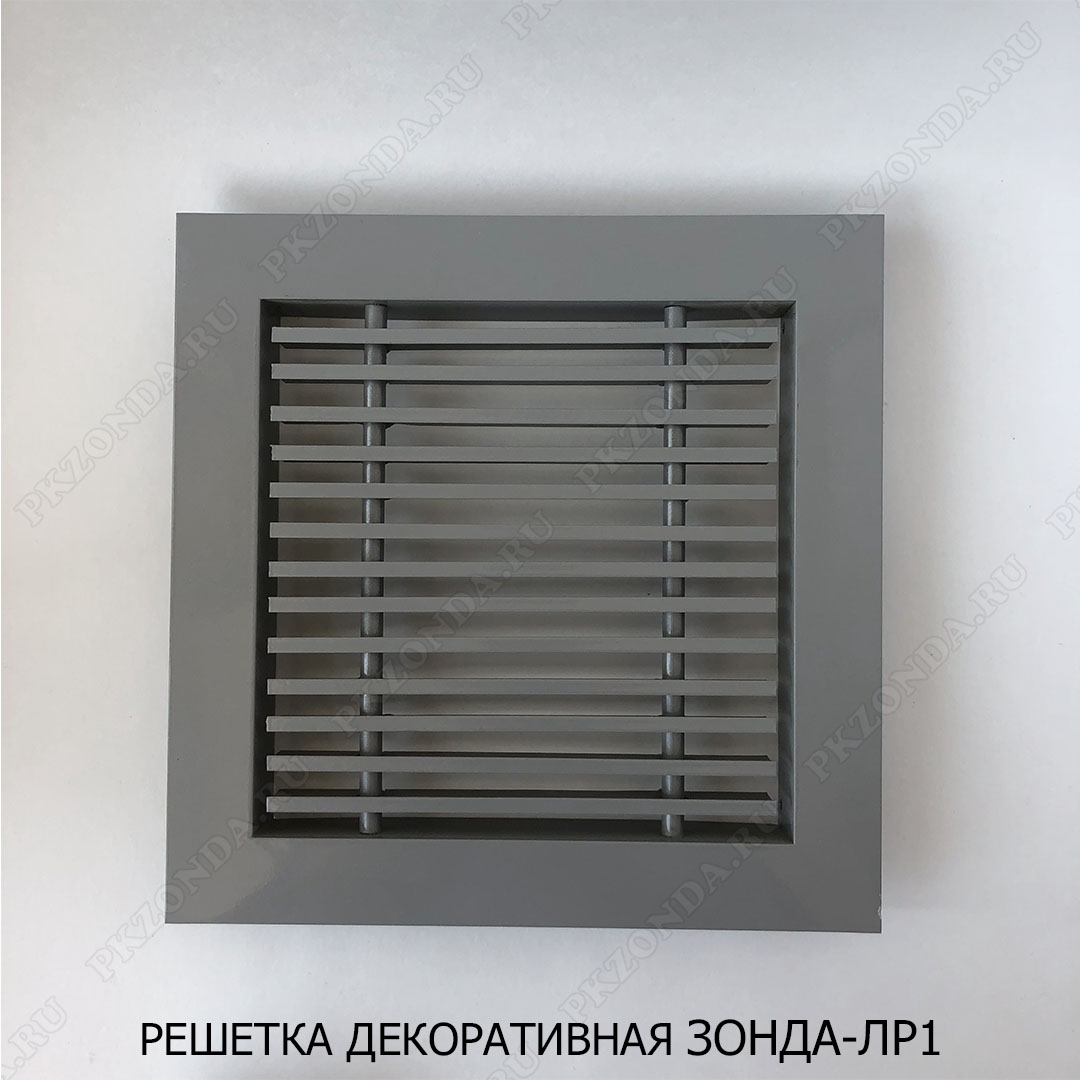

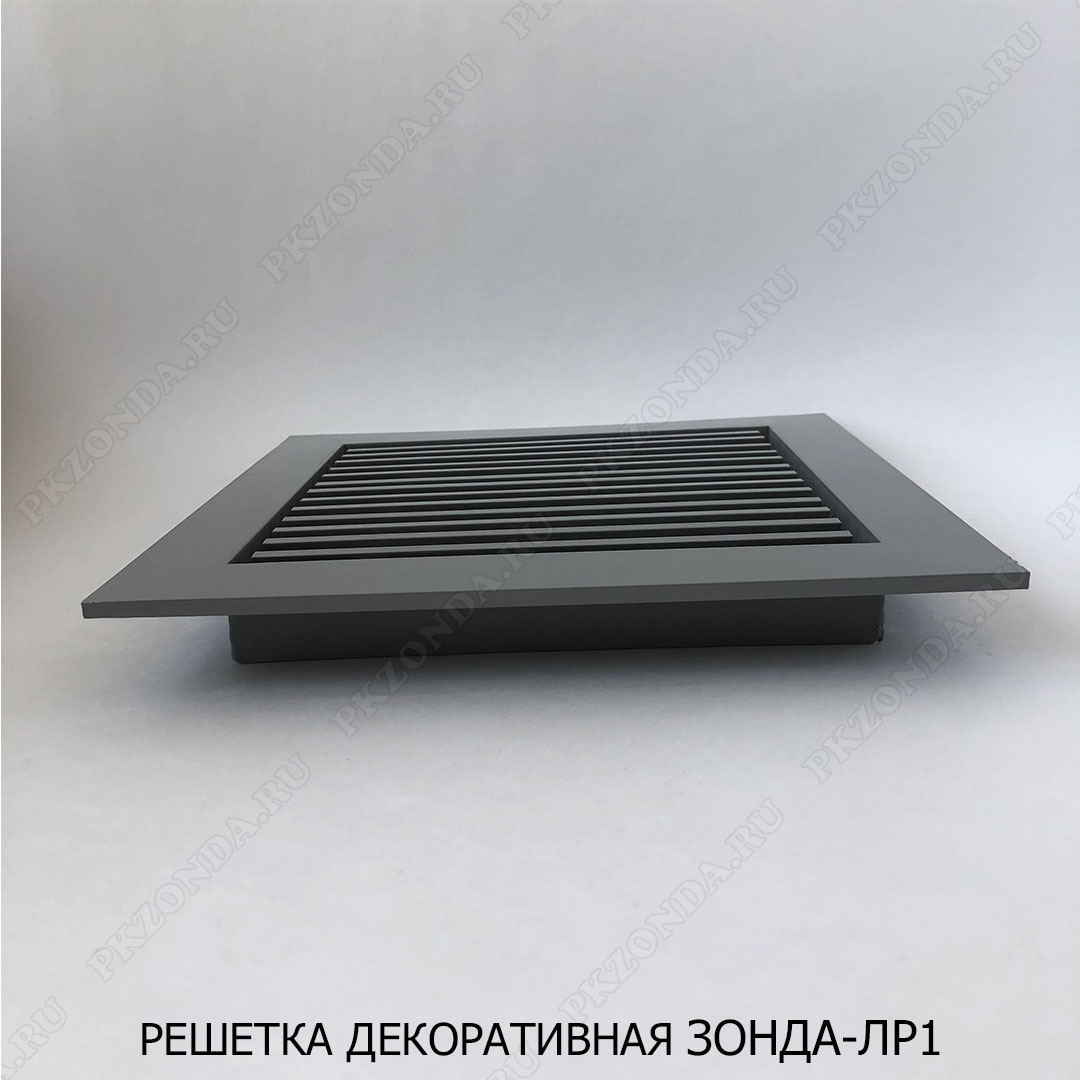

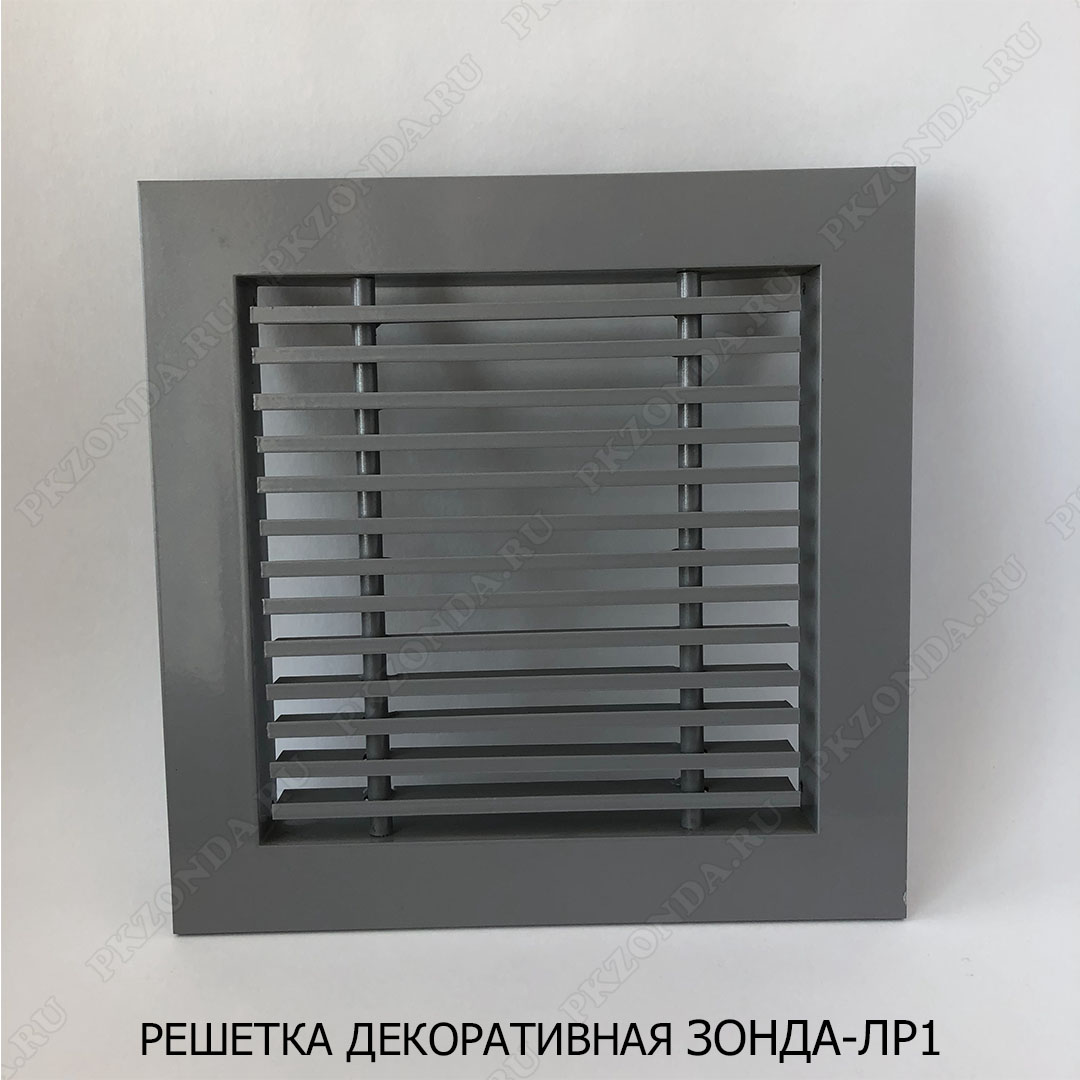

| Решетка изготавливается из алюминиевой рамы и специального Y — образного профиля 30х30 мм. Жалюзи закреплены к раме с помощью трубки диаметром 8 мм. | |
 |
Монтаж |
| Монтаж осуществляется с помощью защелок или саморезов. | |
 |
Дополнительная комплектация |
| По дополнительному запросу решетка может быть оснащена пружинной защелкой для скрытого монтажа, либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения клапаном расхода воздуха и адаптером для присоединения к воздуховоду. |
Характеристики
| Размер товара | Габарит, ширина, (мм) | Вес, (кг): | Габарит, высота , (мм) | Обьем, (м3) |
| 100x150 | 145 | 0,3 | 195 | 0 |
| 100x200 | 145 | 0,3 | 245 | 0 |
| 100x300 | 145 | 0,4 | 345 | 0 |
| 100x400 | 145 | 0,6 | 445 | 0 |
| 100x500 | 145 | 0,7 | 545 | 0 |
| 150x150 | 195 | 0,3 | 195 | 0 |
| 150x200 | 195 | 0,4 | 245 | 0 |
| 150x300 | 195 | 0,6 | 345 | 0 |
| 150x400 | 195 | 0,7 | 445 | 0 |
| 150x500 | 195 | 0,9 | 545 | 0 |
| 200x200 | 245 | 0,5 | 245 | 0 |
| 200x300 | 245 | 0,7 | 345 | 0 |
| 200x400 | 245 | 0,9 | 445 | 0 |
| 200x500 | 245 | 1,1 | 545 | 0 |
| 250x100 | 295 | 0,4 | 145 | 0 |
| 250x150 | 295 | 0,5 | 195 | 0 |
| 250x200 | 295 | 0,6 | 245 | 0 |
| 300x100 | 345 | 0,4 | 145 | 0 |
| 300x200 | 345 | 0,7 | 245 | 0 |
| 300x300 | 345 | 1 | 345 | 0 |
| 300x400 | 345 | 1,2 | 445 | 0,01 |
| 300x500 | 345 | 1,5 | 545 | 0,01 |
| 400x100 | 445 | 0,5 | 145 | 0 |
| 400x200 | 445 | 0,9 | 245 | 0 |
| 400x300 | 445 | 1,2 | 345 | 0,01 |
| 400x400 | 445 | 1,6 | 445 | 0,01 |
| 400x500 | 445 | 1,9 | 545 | 0,01 |
| 500x100 | 545 | 0,6 | 145 | 0 |
| 500x200 | 545 | 1,1 | 245 | 0 |
| 500x300 | 545 | 1,5 | 345 | 0,01 |
| 500x400 | 545 | 1,9 | 445 | 0,01 |
| 500x500 | 545 | 2,3 | 545 | 0,01 |
| 600x100 | 645 | 0,7 | 145 | 0 |
| 600x200 | 645 | 1,2 | 245 | 0,01 |
| 600x300 | 645 | 1,7 | 345 | 0,01 |
| 600x400 | 645 | 2,2 | 445 | 0,01 |
| 600x500 | 645 | 2,8 | 545 | 0,01 |
| 700x100 | 745 | 0,8 | 145 | 0 |
| 700x200 | 745 | 1,4 | 245 | 0,01 |
| 700x300 | 745 | 2 | 345 | 0,01 |
| 700x400 | 745 | 2,6 | 445 | 0,01 |
| 700x500 | 745 | 3,2 | 545 | 0,01 |
| 800x100 | 845 | 1 | 145 | 0 |
| 800x200 | 845 | 1,6 | 245 | 0,01 |
| 800x300 | 845 | 2,3 | 345 | 0,01 |
| 800x400 | 845 | 2,9 | 445 | 0,01 |
| 800x500 | 845 | 3,6 | 545 | 0,02 |
| 900x100 | 945 | 1,1 | 145 | 0 |
| 900x200 | 945 | 1,8 | 245 | 0,01 |
| 900x300 | 945 | 2,5 | 345 | 0,01 |
| 900x400 | 945 | 3,3 | 445 | 0,01 |
| 900x500 | 945 | 4 | 545 | 0,02 |
| 1000x100 | 1045 | 1,2 | 145 | 0,01 |
| 1000x200 | 1045 | 2 | 245 | 0,01 |
| 1000x300 | 1045 | 2,8 | 345 | 0,01 |
| 1000x400 | 1045 | 3,6 | 445 | 0,02 |
| 1000x500 | 1045 | 4,4 | 545 | 0,02 |
