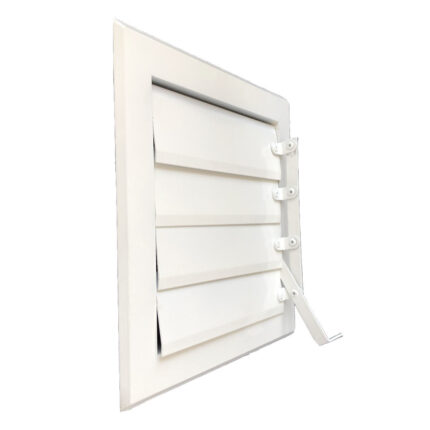

Вентиляционная решетка металлическая регулируемая ЗОНДА-АДР
Описание
 |
Назначение |
| Вентиляционные решетки металлические регулируемая ЗОНДА-АДР, или как их еще называют двухрядные регулируемые решетки, оснащены клапаном расхода воздуха ЗОНДА-КРВ и применяются в системах вентиляции и кондиционирования для подачи и удаления воздуха в помещениях. Они могут использоваться на любых объектах: общественных, производственных, жилых и административных. | |
 |
Конструкция |
| Решетка состоит из рамы, сделанной из алюминиевого уголка 30х45 мм со специальными ребрами жесткости и каплевидными жалюзи регулируемыми вручную. Для избегания провисания жалюзи на решетки шириной проема более 550 мм вертикально устанавливается швеллер. | |
 |

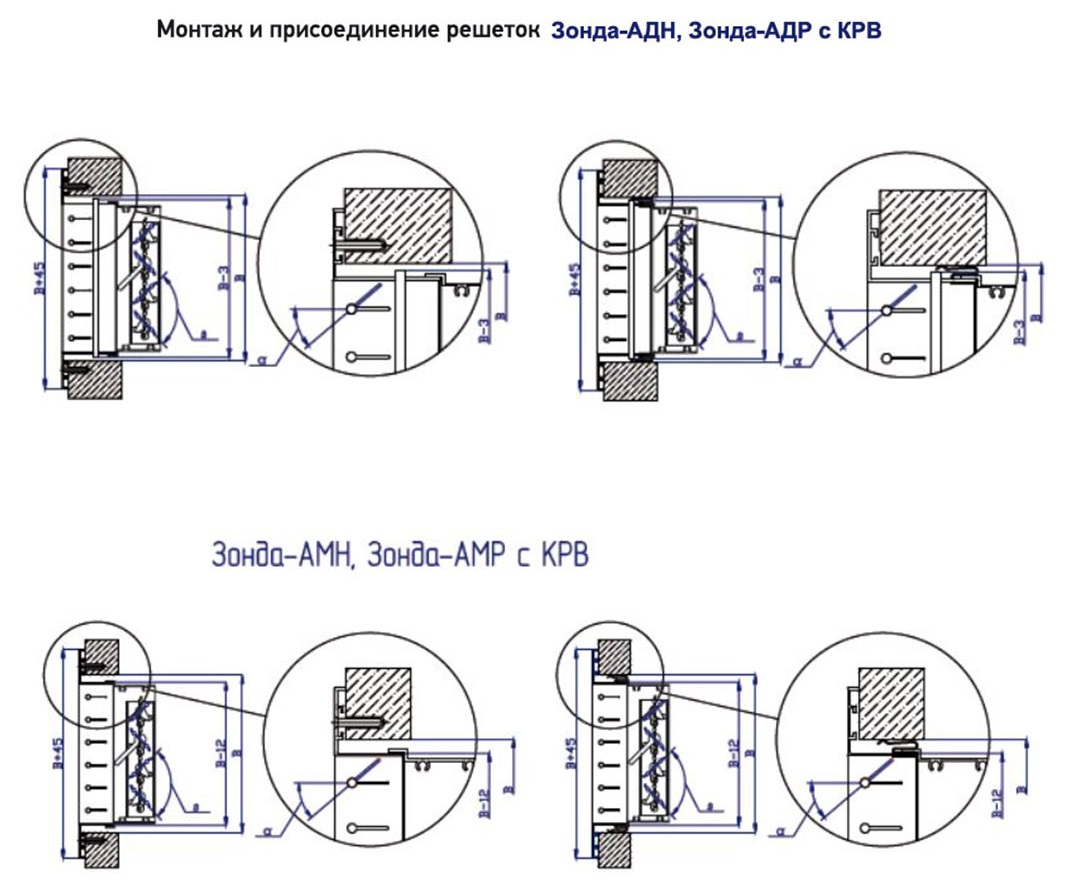

Монтаж |
| Монтируются в вентиляционные каналы и строительные проёмы различных типов с помощью саморезов или специальных упругих защелок, скрытым способом. |
Характеристики
| Размер товара | Характеристики | |||
| Габарит, ширина, (мм) | Вес, (кг) | Габарит, высота, (мм) | Обьем, (м3) | |
| 100x100 | 145 | 0.4 | 145 | 0 |
| 100x200 | 145 | 0.6 | 245 | 0 |
| 100x400 | 145 | 1.1 | 445 | 0.01 |
| 150x100 | 195 | 0.5 | 145 | 0 |
| 150x150 | 195 | 0.6 | 195 | 0 |
| 200x100 | 245 | 0.6 | 145 | 0 |
| 200x150 | 245 | 0.8 | 195 | 0 |
| 200x200 | 245 | 1.0 | 245 | 0.01 |
| 200x400 | 245 | 1.8 | 445 | 0.01 |
| 250x100 | 295 | 1.7 | 145 | 0 |
| 250x150 | 295 | 1.0 | 195 | 0.01 |
| 250x200 | 295 | 1.2 | 245 | 0.01 |
| 250x250 | 295 | 1.4 | 295 | 0.01 |
| 300x100 | 345 | 0.8 | 145 | 0 |
| 300x150 | 345 | 1.1 | 195 | 0.01 |
| 300x200 | 345 | 1.4 | 245 | 0.01 |
| 300x250 | 345 | 1.7 | 295 | 0.01 |
| 300x300 | 345 | 2.0 | 345 | 0.01 |
| 300x400 | 345 | 2.5 | 445 | 0.01 |
| 350x350 | 395 | 2.6 | 395 | 0.01 |
| 400x100 | 445 | 1.1 | 145 | 0.01 |
| 400x150 | 445 | 1.4 | 195 | 0.01 |
| 400x200 | 445 | 0.8 | 245 | 0.01 |
| 400x250 | 445 | 2.2 | 295 | 0.01 |
| 400x300 | 445 | 2.5 | 345 | 0.01 |
| 400x350 | 445 | 2.9 | 395 | 0.02 |
| 400x400 | 445 | 3.2 | 445 | 0.02 |
| 500x100 | 545 | 1.3 | 145 | 0.01 |
| 500x150 | 545 | 1.7 | 195 | 0.01 |
| 500x200 | 545 | 2.2 | 245 | 0.01 |
| 500x250 | 545 | 2.6 | 295 | 0.02 |
| 500x300 | 545 | 3.1 | 345 | 0.02 |
| 500x350 | 545 | 3.5 | 395 | 0.02 |
| 500x400 | 545 | 4.0 | 445 | 0.02 |
| 500x500 | 545 | 4.8 | 545 | 0.03 |
| 600x100 | 645 | 1.5 | 145 | 0.01 |
| 600x150 | 645 | 2.1 | 195 | 0.01 |
| 600x200 | 645 | 2.6 | 245 | 0.02 |
| 600x250 | 645 | 3.1 | 295 | 0.02 |
| 600x350 | 645 | 4.2 | 395 | 0.02 |
| 600x400 | 645 | 4.7 | 445 | 0.03 |
| 600x500 | 645 | 5.7 | 545 | 0.03 |
| 600x600 | 645 | 6.8 | 645 | 0.04 |
| 700x150 | 745 | 2.5 | 195 | 0.01 |
| 700x300 | 745 | 4.5 | 345 | 0.03 |
| 700x400 | 745 | 5.8 | 445 | 0.03 |
| 700x500 | 745 | 7.1 | 545 | 0.04 |
| 800x200 | 845 | 3.6 | 245 | 0.02 |
| 800x300 | 845 | 5.0 | 345 | 0.03 |
| 800x400 | 845 | 6.5 | 445 | 0.04 |
| 800x500 | 845 | 7.9 | 545 | 0.05 |
| 800x600 | 845 | 9.4 | 645 | 0.05 |
| 900x200 | 945 | 4.0 | 245 | 0.02 |
| 900x300 | 945 | 5.6 | 345 | 0.03 |
| 900x400 | 945 | 7.2 | 445 | 0.04 |
| 1000x200 | 1045 | 4.4 | 245 | 0.03 |
| 1000x300 | 1045 | 6.1 | 345 | 0.04 |
| 1000x400 | 1045 | 7.9 | 445 | 0.05 |
| 1000x500 | 1045 | 9.7 | 545 | 0.06 |
| 1000x600 | 1045 | 11.5 | 645 | 0.07 |
Чертеж
