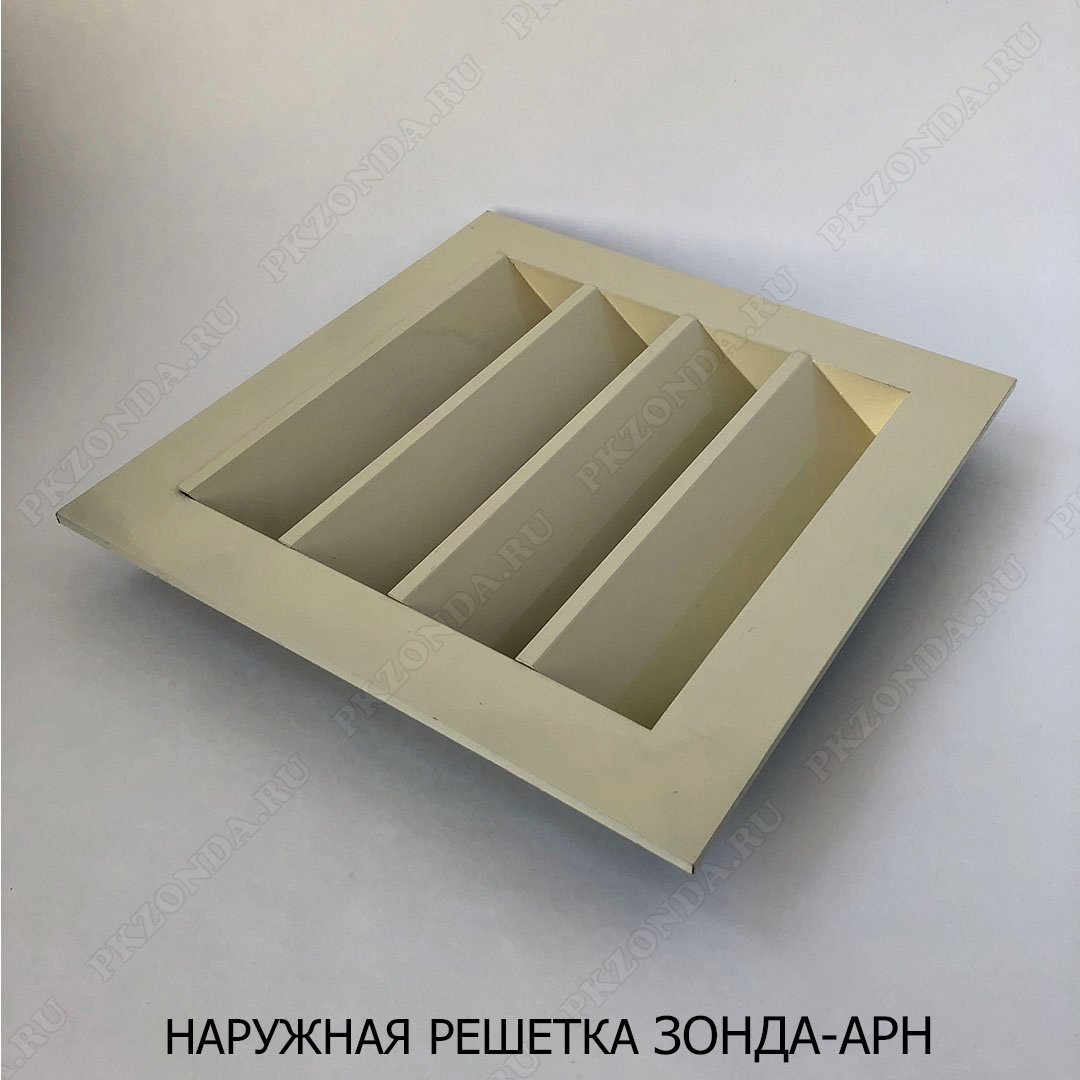

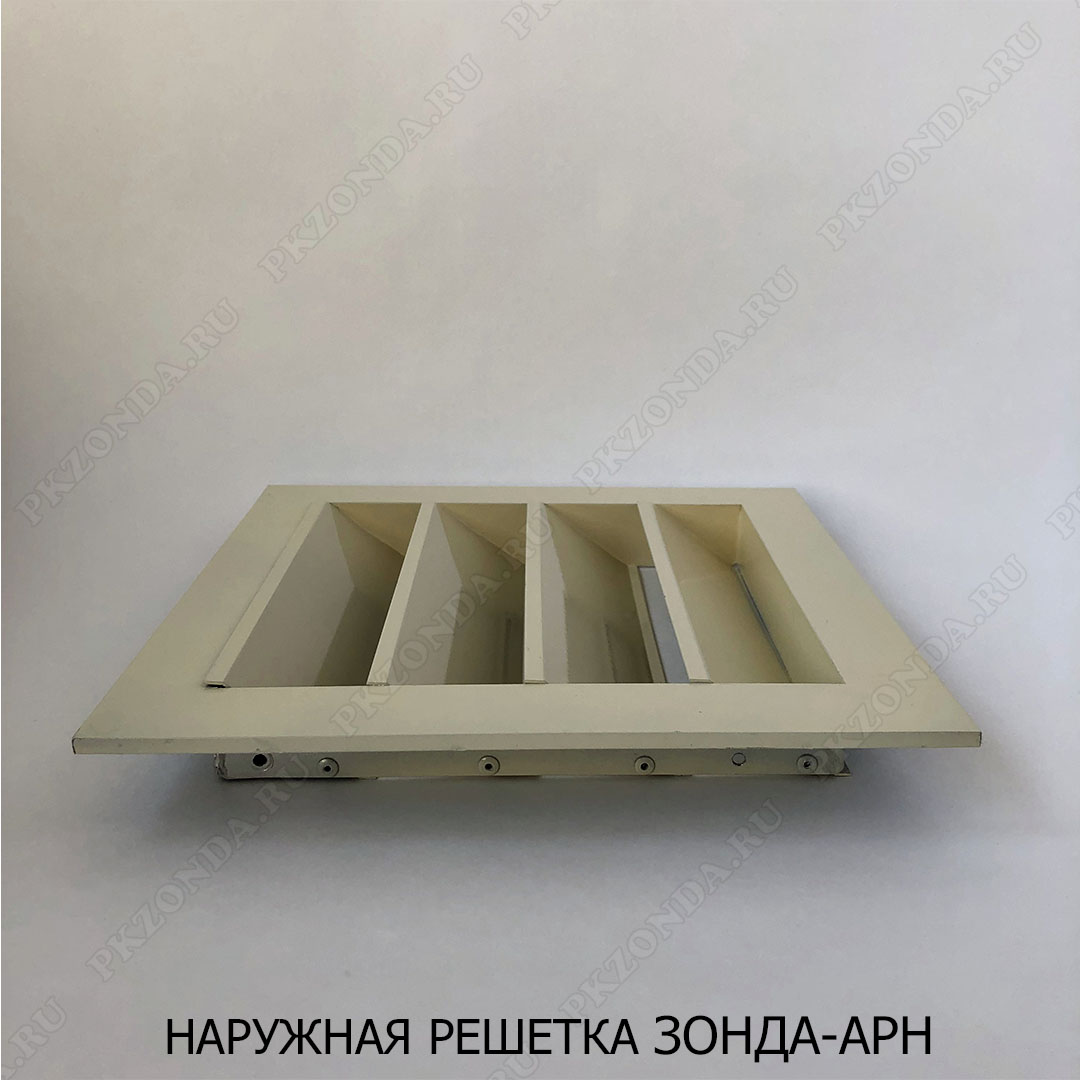

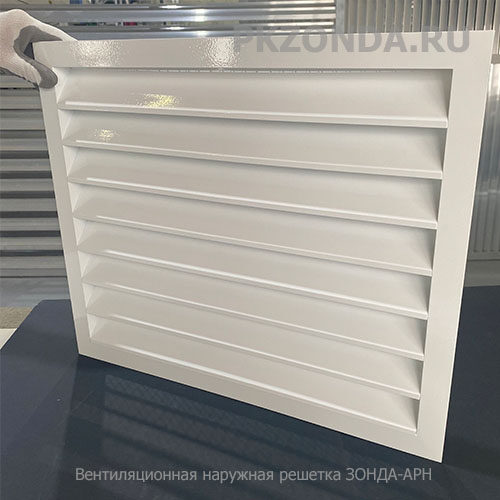

Вентиляционная наружная решетка ЗОНДА-АРН
Описание
 |
Назначение |
| Вентиляционные наружные решётки ЗОНДА-АРН обеспечивают приток свежего воздуха и вывод загрязненного. Предотвращают попадание атмосферных осадков и посторонних предметов. | |
 |
Конструкция |
| Наружные решетки полностью изготовлены из алюминиевого профиля 30х30 (сплав АД31). Для усиления конструкции решетки и избегания провисания ламелей на решетки шириной проема более 800 мм вертикально устанавливается полоса. | |
 |
Монтаж |
| Монтаж решетки осуществляется при помощи саморезов. Может крепиться как стороны лицевой части, так и боковой. | |
 |
Дополнительная комплектация |

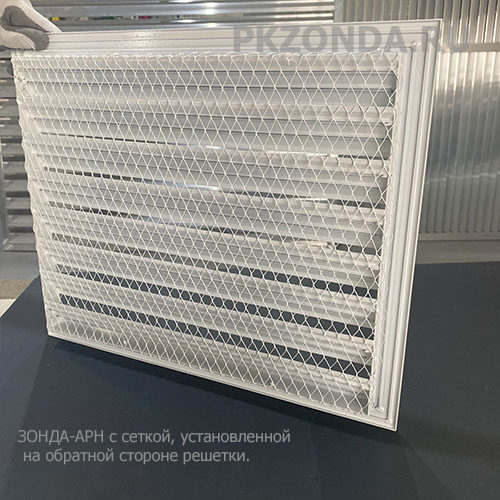

| Наружные решетки могут комплектоваться защитной сеткой (ячейка 10х10) или москитным полотном. По запросу рамка решетки может иметь отверстия под крепеж. |
Характеристики
| Размер товара | Характеристики | |||
| Габарит, ширина, (мм) | Вес, (кг) | Габарит, высота, (мм) | Обьем, (м3) | |
| 200x150 | 254 | 0.3 | 204 | 0 |
| 200x200 | 254 | 0.4 | 254 | 0 |
| 200x300 | 254 | 0.5 | 354 | 0 |
| 200x600 | 254 | 0.9 | 654 | 0.01 |
| 250x150 | 304 | 0.4 | 204 | 0 |
| 250x200 | 304 | 0.5 | 254 | 0 |
| 250x250 | 304 | 0.6 | 304 | 0 |
| 250x300 | 304 | 0.6 | 354 | 0 |
| 250x400 | 304 | 0.8 | 454 | 0 |
| 300x150 | 354 | 0.5 | 204 | 0 |
| 300x200 | 354 | 0.5 | 254 | 0 |
| 300x250 | 354 | 0.6 | 304 | 0 |
| 300x300 | 354 | 0.7 | 354 | 0 |
| 300x350 | 354 | 0.8 | 404 | 0.01 |
| 300x400 | 354 | 0.9 | 454 | 0.01 |
| 300x500 | 354 | 1.1 | 554 | 0.01 |
| 300x600 | 354 | 1.3 | 654 | 0.01 |
| 400x200 | 454 | 0.7 | 254 | 0 |
| 400x300 | 454 | 0.9 | 354 | 0.01 |
| 400x400 | 454 | 1.1 | 454 | 0.01 |
| 400x500 | 454 | 1.4 | 554 | 0.01 |
| 450x300 | 504 | 1 | 354 | 0.01 |
| 450x450 | 504 | 1.4 | 504 | 0.01 |
| 500x250 | 554 | 1 | 304 | 0.01 |
| 500x300 | 554 | 1.1 | 354 | 0.01 |
| 500x400 | 554 | 1.4 | 454 | 0.01 |
| 500x500 | 554 | 1.6 | 554 | 0.01 |
| 500x600 | 554 | 1.9 | 654 | 0.01 |
| 600x200 | 654 | 1 | 254 | 0.01 |
| 600x300 | 654 | 1.3 | 354 | 0.01 |
| 600x350 | 654 | 1.4 | 404 | 0.01 |
| 600x400 | 654 | 1.6 | 454 | 0.01 |
| 600x500 | 654 | 1.9 | 554 | 0.01 |
| 600x600 | 654 | 2.2 | 654 | 0.01 |
| 700x300 | 754 | 1.5 | 354 | 0.01 |
| 700x400 | 754 | 1.8 | 454 | 0.01 |
| 700x500 | 754 | 2.2 | 554 | 0.01 |
| 700x700 | 754 | 2.9 | 754 | 0.02 |
| 750x600 | 804 | 2.7 | 654 | 0.02 |
| 800x400 | 854 | 2.1 | 454 | 0.01 |
| 800x500 | 854 | 2.5 | 554 | 0.02 |
| 800x600 | 854 | 2.9 | 654 | 0.02 |
| 800x700 | 854 | 3.3 | 754 | 0.02 |
| 800x800 | 854 | 3.7 | 854 | 0.03 |
| 850x450 | 904 | 2.4 | 504 | 0.02 |
| 900x300 | 954 | 1.8 | 354 | 0.01 |
| 900x400 | 954 | 2.3 | 454 | 0.02 |
| 900x500 | 954 | 2.7 | 554 | 0.02 |
| 900x600 | 954 | 3.2 | 654 | 0.02 |
| 900x700 | 954 | 3.6 | 754 | 0.03 |
| 900x800 | 954 | 4.1 | 854 | 0.03 |
| 900x900 | 954 | 4.5 | 954 | 0.03 |
| 1000x300 | 1054 | 2 | 354 | 0.01 |
| 1000x400 | 1054 | 2.5 | 454 | 0.02 |
| 1000x500 | 1054 | 3 | 554 | 0.02 |
| 1000x600 | 1054 | 3.5 | 654 | 0.02 |
| 1000x700 | 1054 | 4 | 754 | 0.03 |
| 1000x800 | 1054 | 4.5 | 854 | 0.03 |
| 1000x900 | 1054 | 5 | 954 | 0.04 |
| 1000x1000 | 1054 | 5.5 | 1054 | 0.04 |
