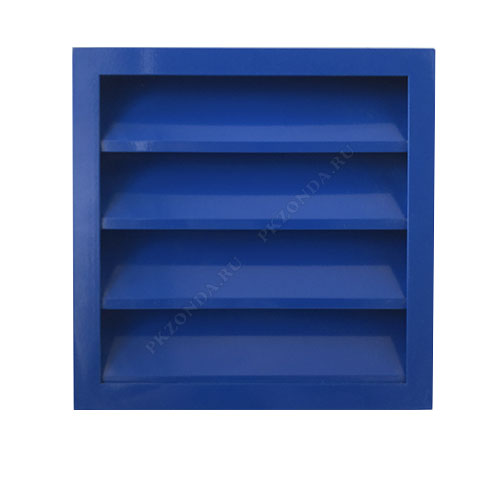

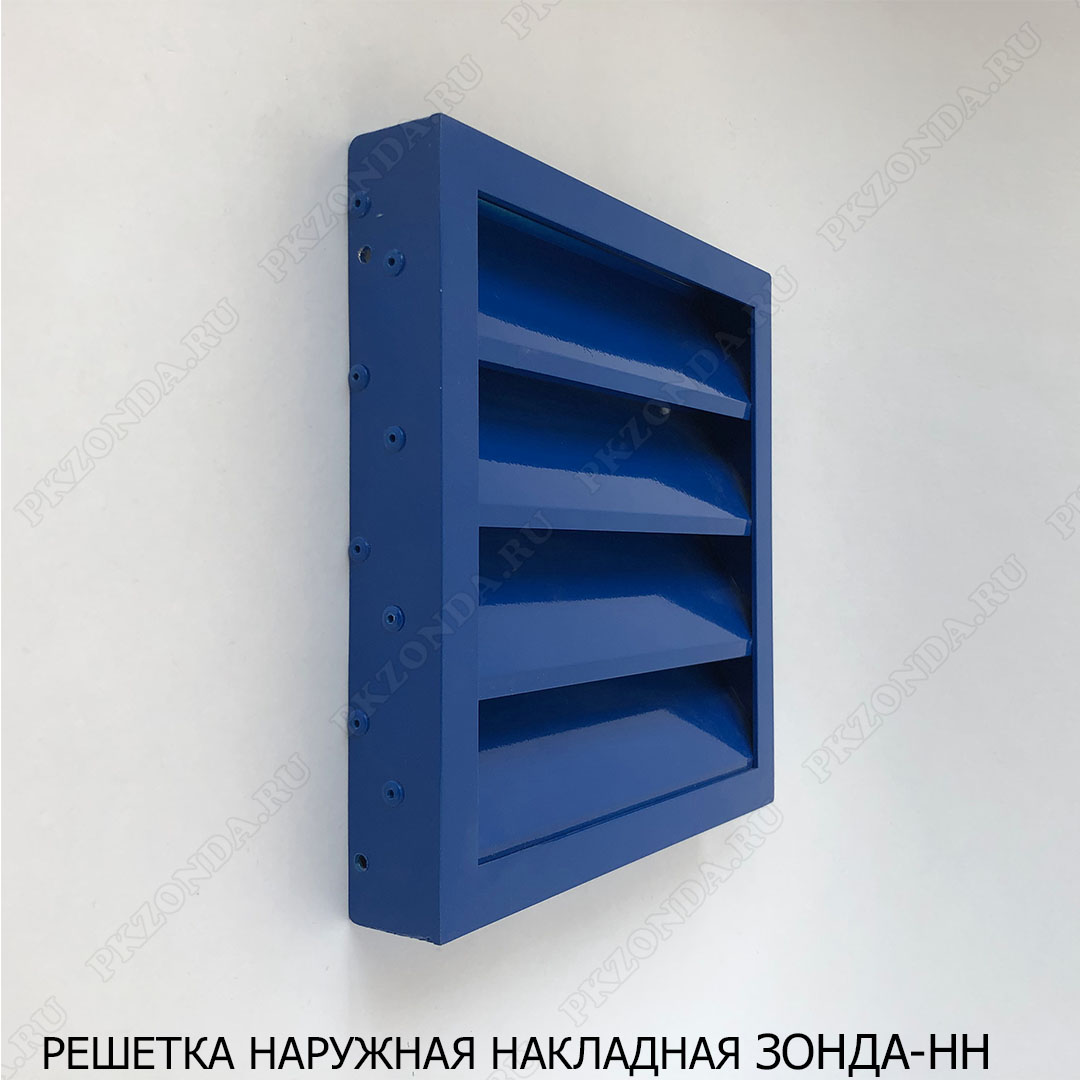

Наружная решетка накладная ЗОНДА-НН
Описание
 |
Назначение |
| Вентиляционные наружные решётки ЗОНДА-НН обеспечивают приток свежего воздуха и вывод загрязненного. Предотвращают попадание атмосферных осадков и посторонних предметов. | |
 |
Конструкция |
| Наружные решетки полностью изготовлены из алюминиевого профиля 30х15 (сплав АД31). Для усиления конструкции решетки и избегания провисания ламелей на решетки шириной проема более 800 мм вертикально устанавливается полоса. | |
 |
Монтаж |
| Монтаж решетки осуществляется при помощи саморезов. Может крепиться как стороны лицевой части, так и боковой. Установка осуществляется накладным способом. | |
 |
Дополнительная комплектация |
| Наружные решетки могут комплектоваться защитной сеткой (ячейка 10х10) или москитным полотном. По запросу рамка решетки может иметь отверстия под крепеж. |
Характеристики
| Размер товара | Характеристики | |||
| Габарит, ширина, (мм) | Вес, (кг) | Габарит, высота, (мм) | Обьем, (м3) | |
| 200x150 | 200 | 0.3 | 150 | 0 |
| 200x200 | 200 | 0.4 | 200 | 0 |
| 200x300 | 200 | 0.5 | 300 | 0 |
| 200x600 | 200 | 0.9 | 600 | 0 |
| 250x150 | 250 | 0.4 | 150 | 0 |
| 250x200 | 250 | 0.5 | 250 | 0 |
| 250x250 | 250 | 0.6 | 300 | 0 |
| 250x300 | 250 | 0.6 | 300 | 0 |
| 250x400 | 250 | 0.7 | 400 | 0 |
| 300x150 | 300 | 0.4 | 150 | 0 |
| 300x200 | 300 | 0.5 | 200 | 0 |
| 300x250 | 300 | 0.6 | 250 | 0 |
| 300x300 | 300 | 0.7 | 300 | 0 |
| 300x350 | 300 | 0.8 | 350 | 0 |
| 300x400 | 300 | 0.9 | 400 | 0 |
| 300x500 | 300 | 1 | 500 | 0.01 |
| 300x600 | 300 | 1.2 | 600 | 0.01 |
| 400x200 | 400 | 0.6 | 200 | 0 |
| 400x300 | 400 | 0.9 | 300 | 0 |
| 400x400 | 400 | 1.1 | 400 | 0.01 |
| 400x500 | 400 | 1.3 | 500 | 0.01 |
| 450x300 | 450 | 1 | 300 | 0 |
| 450x450 | 450 | 1.3 | 450 | 0.01 |
| 500x250 | 500 | 0.9 | 250 | 0 |
| 500x300 | 500 | 1.1 | 300 | 0.01 |
| 500x400 | 500 | 1.3 | 400 | 0.01 |
| 500x500 | 500 | 1.6 | 500 | 0.01 |
| 500x600 | 500 | 1.9 | 600 | 0.01 |
| 600x200 | 600 | 0.9 | 200 | 0 |
| 600x300 | 600 | 1.2 | 300 | 0.01 |
| 600x350 | 600 | 1.4 | 350 | 0.01 |
| 600x400 | 600 | 1.6 | 400 | 0.01 |
| 600x500 | 600 | 1.9 | 500 | 0.01 |
| 600x600 | 600 | 2.2 | 600 | 0.01 |
| 700x300 | 700 | 1.4 | 300 | 0.01 |
| 700x400 | 700 | 1.8 | 400 | 0.01 |
| 700x500 | 700 | 2.1 | 500 | 0.01 |
| 700x700 | 700 | 2.9 | 700 | 0.02 |
| 750x600 | 750 | 2.7 | 600 | 0.02 |
| 800x400 | 800 | 2 | 400 | 0.01 |
| 800x500 | 800 | 2.4 | 500 | 0.01 |
| 800x600 | 800 | 2.8 | 600 | 0.02 |
| 800x700 | 800 | 3.2 | 700 | 0.02 |
| 800x800 | 800 | 3.6 | 800 | 0.02 |
| 850x450 | 850 | 2.3 | 450 | 0.01 |
| 900x300 | 900 | 1.8 | 300 | 0.01 |
| 900x400 | 900 | 2.2 | 400 | 0.01 |
| 900x500 | 900 | 2.7 | 500 | 0.02 |
| 900x600 | 900 | 3.1 | 600 | 0.02 |
| 900x700 | 900 | 3.6 | 700 | 0.02 |
| 900x800 | 900 | 4 | 800 | 0.03 |
| 900x900 | 900 | 4.5 | 900 | 0.03 |
| 1000x300 | 1000 | 2 | 300 | 0.01 |
| 1000x400 | 1000 | 2.5 | 400 | 0.01 |
| 1000x500 | 1000 | 3 | 500 | 0.02 |
| 1000x600 | 1000 | 3.5 | 600 | 0.02 |
| 1000x700 | 1000 | 4 | 700 | 0.02 |
| 1000x800 | 1000 | 4.5 | 800 | 0.03 |
| 1000x900 | 1000 | 5 | 900 | 0.03 |
| 1000x1000 | 1000 | 5.5 | 1000 | 0.04 |

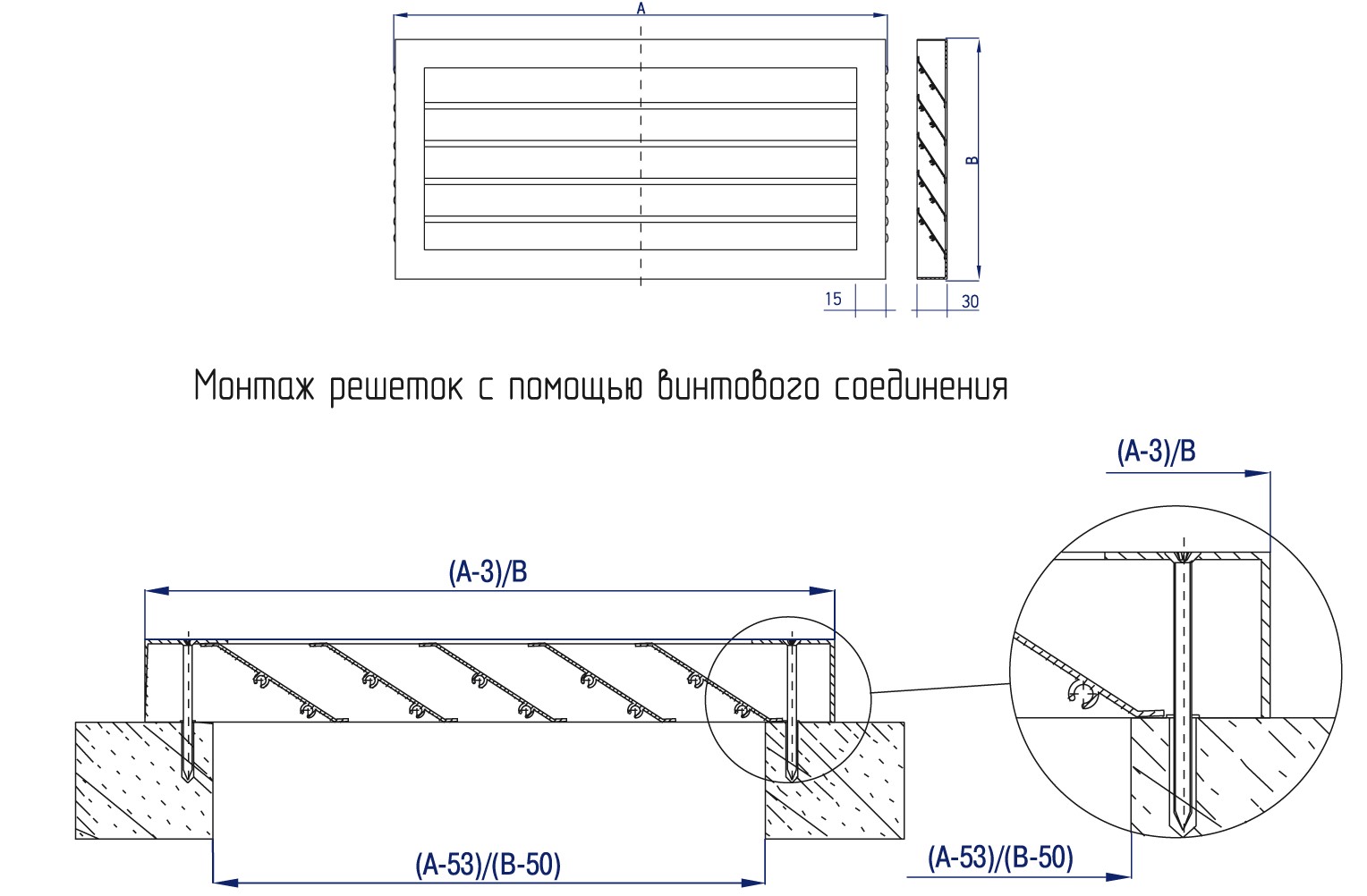

Чертеж
