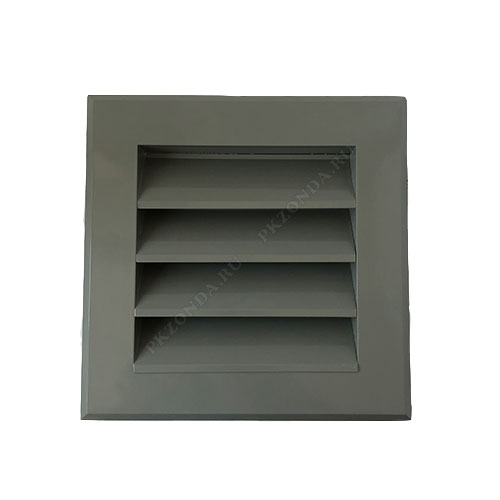

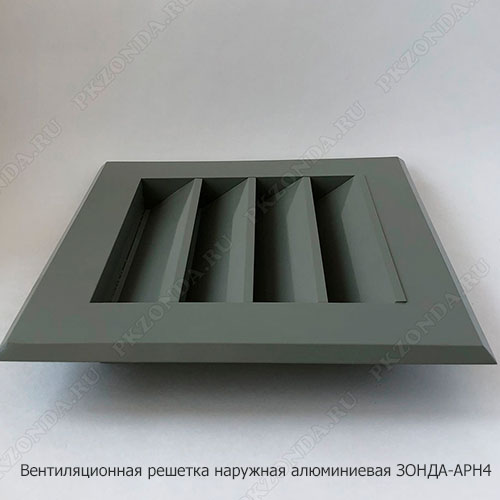

Вентиляционная решетка наружная алюминиевая ЗОНДА-АРН4
Описание
 |
Назначение |
| Вентиляционные решетки наружные алюминиевые ЗОНДА-АРН4, служат для забора или выброса воздуха, предотвращая попадание посторонних предметов и осадков в систему вентиляции. | |
 |
Конструкция |
| Жалюзи решетки изготовлены из алюминиевой рамки 45×45 мм и Z-образных ламелей, установленных под углом 35 градусов. Решетка считается усиленной. Для предотвращения провисания ламелей и упрочнения жалюзи устанавливается перемычка из алюминиевой шины 20×3 мм и алюминиевого швеллера 20x15x20 мм с помощью вытяжных заклепок к каждой ламели индивидуально. | |
 |
Монтаж |
| Установка решетки осуществляется при помощи саморезов с лицевой или боковой части, непосредственно в проем. Так же возможен монтаж решетки в оконную раму балкона или лоджии, вместо стеклопакетов. | |
 |
Дополнительная комплектация |
| Наружные решетки могут комплектоваться защитной сеткой (ячейка 10х10) или москитным полотном. По запросу рамка решетки может иметь отверстия под крепеж. |
Характеристики
| Размер товара | Характеристики | |||
| Габарит, ширина, (мм) | Вес, (кг) | Габарит, высота, (мм) | Обьем, (м3) | |
| 200x150 | 279 | 0.6 | 229 | 0 |
| 200x200 | 279 | 0.7 | 279 | 0 |
| 200x300 | 279 | 0.9 | 379 | 0.01 |
| 200x600 | 279 | 1.4 | 679 | 0.01 |
| 250x150 | 329 | 0.7 | 229 | 0 |
| 250x200 | 329 | 0.8 | 279 | 0 |
| 250x250 | 329 | 0.9 | 329 | 0.01 |
| 250x300 | 329 | 1.0 | 379 | 0.01 |
| 250x400 | 329 | 1.2 | 479 | 0.01 |
| 300x150 | 379 | 0.8 | 229 | 0 |
| 300x200 | 379 | 0.9 | 279 | 0.01 |
| 300x250 | 379 | 1.0 | 329 | 0.01 |
| 300x300 | 379 | 1.1 | 379 | 0.01 |
| 300x350 | 379 | 1.2 | 429 | 0.01 |
| 300x400 | 379 | 1.3 | 479 | 0.01 |
| 300x500 | 379 | 1.6 | 579 | 0.01 |
| 300x600 | 379 | 1.8 | 679 | 0.01 |
| 400x200 | 479 | 1.1 | 570 | 0.05 |
| 400x300 | 479 | 1.3 | 379 | 0.01 |
| 400x400 | 479 | 1.6 | 479 | 0.01 |
| 400x500 | 479 | 1.9 | 579 | 0.01 |
| 450x300 | 529 | 1.5 | 379 | 0.01 |
| 450x450 | 529 | 1.9 | 529 | 0.01 |
| 500x250 | 579 | 1.4 | 329 | 0.01 |
| 500x300 | 579 | 1.6 | 379 | 0.01 |
| 500x400 | 579 | 1.9 | 479 | 0.01 |
| 500x500 | 579 | 2.2 | 579 | 0.02 |
| 500x600 | 579 | 2.5 | 679 | 0.02 |
| 600x200 | 679 | 1.4 | 279 | 0.01 |
| 600x300 | 679 | 1.8 | 379 | 0.01 |
| 600x350 | 679 | 2.0 | 429 | 0.01 |
| 600x400 | 679 | 2.2 | 479 | 0.02 |
| 600x500 | 679 | 2.5 | 579 | 0.02 |
| 600x600 | 679 | 2.9 | 679 | 0.02 |
| 700x300 | 779 | 2.0 | 379 | 0.01 |
| 700x400 | 779 | 2.5 | 479 | 0.02 |
| 700x500 | 779 | 2.9 | 579 | 0.02 |
| 700x700 | 779 | 3.7 | 779 | 0.03 |
| 750x600 | 829 | 3.5 | 679 | 0.03 |
| 800x400 | 879 | 2.7 | 479 | 0.02 |
| 800x500 | 879 | 3.2 | 579 | 0.03 |
| 800x600 | 879 | 3.6 | 679 | 0.03 |
| 800x700 | 879 | 4.1 | 779 | 0.03 |
| 800x800 | 879 | 4.5 | 879 | 0.04 |
| 850x450 | 929 | 3.1 | 529 | 0.02 |
| 900x300 | 979 | 2.5 | 379 | 0.02 |
| 900x400 | 979 | 3 | 479 | 2 |
| 900x500 | 979 | 3.5 | 579 | 0.03 |
| 900x600 | 979 | 4 | 679 | 0.03 |
| 900x700 | 979 | 4.5 | 779 | 0.04 |
| 900x800 | 979 | 5 | 879 | 0.04 |
| 900x900 | 979 | 5.5 | 979 | 0.05 |
| 1000x300 | 1079 | 2.7 | 379 | 0.02 |
| 1000x400 | 1079 | 3.3 | 479 | 0.03 |
| 1000x500 | 1079 | 3.8 | 579 | 0.03 |
| 1000x600 | 1079 | 4.4 | 679 | 0.04 |
| 1000x700 | 1079 | 4.9 | 779 | 0.04 |
| 1000x800 | 1079 | 5.5 | 879 | 0.05 |
| 1000x900 | 1079 | 6 | 979 | 0.05 |
| 1000x1000 | 1079 | 6.6 | 1079 | 0.6 |
Чертеж
