Вентиляционная решетка декоративная для клапана дымоудаления ЗОНДА-РКДМ

Описание
Назначение
Вентиляционные решетки декоративные для клапана дымоудаления ЗОНДА-РКДМ предназначены для установки непосредственно на фланец корпуса клапана или закрытия проема с установленным в нем клапаном. Отогнутые жалюзи решетки способствуют прохождению газа и дыма, и в то же время скрывают внутренние элементы конструкции клапана.
Конструкция
Решетка сделана из оцинкованной стали при помощи лазерной резки и последующей гибки. При размерах более 600 мм с внутренней стороны устанавливается усиливающий элемент.
Монтаж
Монтаж декоративной решетки для противопожарного клапана осуществляется при помощи саморезов с лицевой части.
Дополнительная комплектация
По дополнительному запросу решетка может быть оснащена отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения.
Характеристики
Размер товара Габарит, ширина, (мм) Вес, (кг): Габарит, высота , (мм) Обьем, (м3)
100x300 100 0,3 300 0
100x400 100 0,4 400 0
100x500 100 0,5 500 0
150x300 150 0,4 300 0
150x400 150 0,5 400 0
150x500 150 0,6 500 0
200x300 200 0,5 300 0
200x400 200 0,6 400 0
200x500 200 0,8 500 0
300x300 300 0,7 300 0
300x400 300 0,9 400 0
300x500 300 1 500 0,01
400x200 400 0,6 200 0
400x300 400 0,9 300 0
400x400 400 1,1 400 0,01
400x500 400 1,3 500 0,01
500x200 500 0,8 200 0
500x300 500 1,1 300 0,01
500x400 500 1,3 400 0,01
500x500 500 1,6 500 0,01
600x200 600 0,9 200 0
600x300 600 1,2 300 0,01
600x400 600 1,6 400 0,01
600x500 600 1,9 500 0,01
700x200 700 1,1 200 0
700x300 700 1,4 300 0,01
700x400 700 1,8 400 0,01
700x500 700 2,1 500 0,01
800x200 800 1,2 200 0,01
800x300 800 1,6 300 0,01
800x400 800 2 400 0,01
800x500 800 2,4 500 0,01
900x200 900 1,3 200 0,01
900x300 900 1,8 300 0,01
900x400 900 2,2 400 0,01
900x500 900 2,7 500 0,02
1000x200 1000 1,5 200 0,01
1000x300 1000 2 300 0,01
1000x400 1000 2,5 400 0,01
1000x500 1000 3 500 0,02

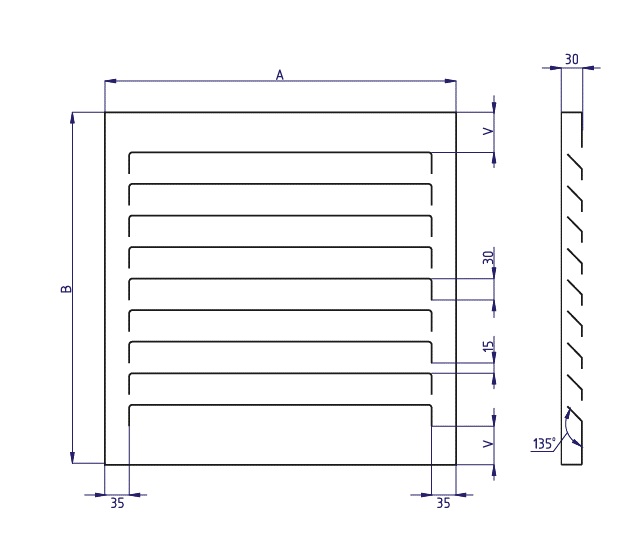

Чертеж
