Описание
 |
Назначение |

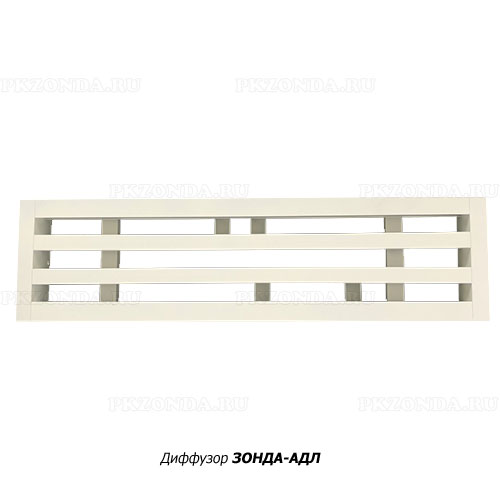

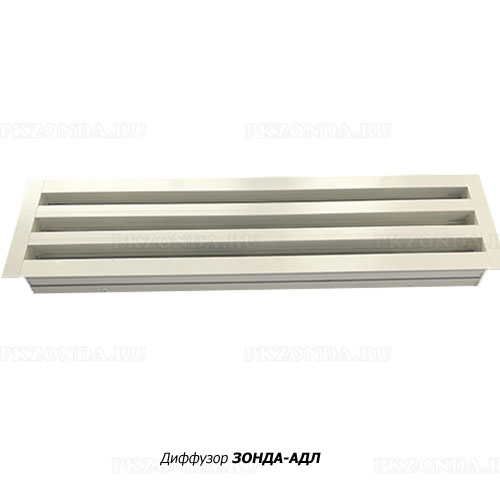

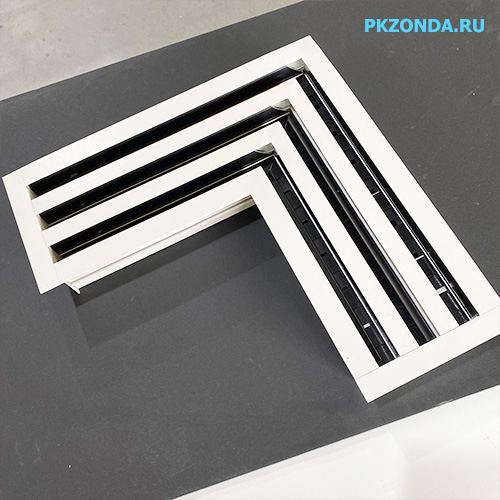

| Диффузоры ЗОНДА-АДЛ предназначены для установки в вытяжные и приточные системы кондиционирования и вентиляции воздуха. Эти линейные решетки применяются в системах не нуждающихся в регулировании, состоят из алюминиевого профиля с числом щелей от 1 до 6. | |
 |
Конструкция |

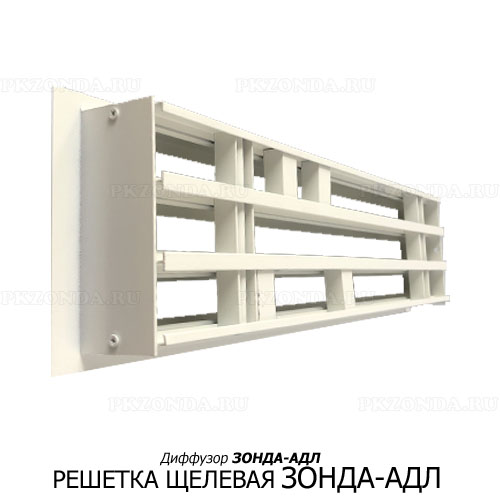

| Диффузор изготовлен из алюминиевого профиля с числом ламелей от 1 до 6. Регулирование воздуха происходит за счет перфорированных пластин. Регулировка направления потока воздуха происходит благодаря двум направляющим жалюзи, при повороте которых изменяется направление приточного воздуха от вертикального до горизонтального. Диффузор Зонда-АДЛ изготавливается без поворотных жалюзи, но присутствуют поворотные пластины. Диффузор Зонда-АДЛ-К3 изготавливается с поворотными жалюзи и перфорированными пластинами. | |
 |
Монтаж |
| Монтаж диффузора осуществляется с помощью специальных «плавающих» крепежных элементов с саморезами к адаптеру из оцинкованной стали. | |
 |
Дополнительная комплектация |
| По запросу рамка диффузор может иметь отверстия под крепеж и оснащен камерой статического давления воздуха (адаптер) для присоединения к воздуховоду. |
Монтаж диффузора к адаптеру
Характеристики
| Размер товара | Габарит, ширина, (мм) | Вес, (кг): | Габарит, высота , (мм) | Обьем, (м3) |
| 500x48(1) | 546 | 0,5 | 68 | 0,002 |
| 600x48(1) | 646 | 0,5 | 68 | 0,002 |
| 700x48(1) | 746 | 0,6 | 68 | 0,002 |
| 800x48(1) | 876 | 0,7 | 68 | 0,003 |
| 900x48(1) | 946 | 0,8 | 68 | 0,003 |
| 1000x48(1) | 1046 | 0,9 | 68 | 0,003 |
| 1100x48(1) | 1146 | 1 | 68 | 0,003 |
| 1200x48(1) | 1246 | 1,1 | 68 | 0,004 |
| 1500x48(1) | 1546 | 1,4 | 68 | 0,005 |
| 2000x48(1) | 2046 | 1,8 | 68 | 0,006 |
| 500x86(2) | 546 | 0,7 | 106 | 0,003 |
| 600x86(2) | 646 | 0,8 | 106 | 0,003 |
| 700x86(2) | 746 | 0,9 | 106 | 0,003 |
| 800x86(2) | 846 | 1,1 | 106 | 0,004 |
| 900x86(2) | 946 | 1,2 | 106 | 0,004 |
| 1000x86(2) | 1046 | 1,3 | 106 | 0,005 |
| 1100x86(2) | 1146 | 1,5 | 106 | 0,005 |
| 1200x86(2) | 1246 | 1,6 | 106 | 0,006 |
| 1500x86(2) | 1546 | 2 | 106 | 0,007 |
| 2000x86(2) | 2046 | 2,7 | 106 | 0,01 |
| 500x124(3) | 546 | 0,9 | 144 | 0,003 |
| 600x124(3) | 646 | 1,1 | 144 | 0,004 |
| 700x124(3) | 746 | 1,2 | 144 | 0,005 |
| 800x124(3) | 846 | 1,4 | 144 | 0,005 |
| 900x124(3) | 946 | 1,6 | 144 | 0,006 |
| 1000x124(3) | 1046 | 1,8 | 144 | 0,007 |
| 1100x124(3) | 1146 | 2 | 144 | 0,007 |
| 1200x124(3) | 1246 | 2,1 | 144 | 0,008 |
| 1500x124(3) | 1546 | 2,7 | 144 | 0,01 |
| 2000x124(3) | 2046 | 3,6 | 144 | 0,013 |
| 500x162(4) | 546 | 1,1 | 182 | 0,004 |
| 600x162(4) | 646 | 1,3 | 182 | 0,005 |
| 700x162(4) | 746 | 1,6 | 182 | 0,006 |
| 800x162(4) | 846 | 1,8 | 182 | 0,007 |
| 900x162(4) | 946 | 2 | 182 | 0,008 |
| 1000x162(4) | 1046 | 2,2 | 182 | 0,008 |
| 1100x162(4) | 1146 | 2,5 | 182 | 0,009 |
| 1200x162(4) | 1246 | 2,7 | 182 | 0,01 |
| 1500x162(4) | 1546 | 3,4 | 182 | 0,012 |
| 2000x162(4) | 2046 | 4,5 | 182 | 0,016 |
| 500x200(5) | 546 | 1,3 | 220 | 0,005 |
| 600x200(5) | 646 | 1,6 | 220 | 0,006 |
| 700x200(5) | 746 | 1,9 | 220 | 0,007 |
| 800x200(5) | 846 | 2,1 | 220 | 0,008 |
| 900x200(5) | 946 | 2,4 | 220 | 0,009 |
| 2000x200(5) | 2046 | 5,4 | 220 | 0,02 |
| 500x238(6) | 546 | 1,6 | 258 | 0,006 |
| 600x238(6) | 646 | 1,9 | 258 | 0,007 |
| 700x238(6) | 746 | 2,2 | 258 | 0,008 |
| 800x238(6) | 846 | 2,5 | 258 | 0,01 |
| 900x238(6) | 946 | 2,8 | 258 | 0,011 |
| 1000x238(6) | 1046 | 3,1 | 258 | 0,012 |
| 1100x238(6) | 1146 | 3,5 | 258 | 0,013 |
| 1200x238(6) | 1246 | 3,8 | 258 | 0,014 |
| 1500x238(6) | 1546 | 4,7 | 258 | 0,018 |
| 2000x238(6) | 2046 | 6,3 | 258 | 0,023 |

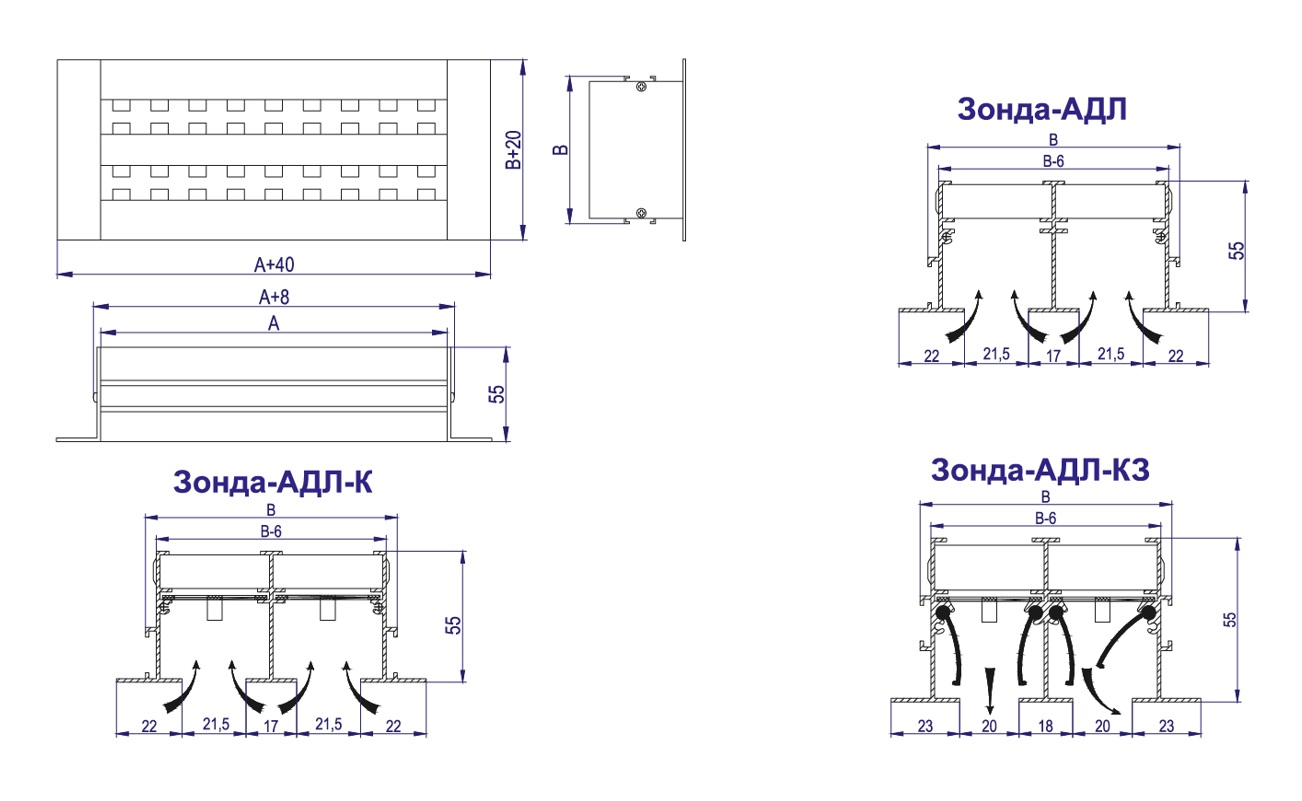

Чертеж
