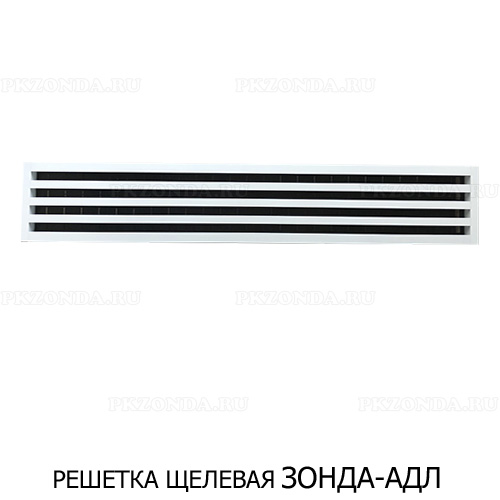

Решетка щелевая регулируемая ЗОНДА-АДЛ-К
Описание
 |
Назначение |
| Решетки щелевые регулируемые ЗОНДА-АДЛ-К равномерно распределяют заходящий в помещение воздух, доступны к применению в помещениях любого типа: жилых домах, офисах, торговых точках, отелях, производственных участках. Имеют декоративно привлекательный внешний вид. | |
 |
Конструкция |
| Решетка изготовлена из алюминиевого профиля с числом ламелей от 1 до 6. В данном виде отсутствуют реснички регулировки воздуха, но есть клапан расхода воздуха. | |
 |
Монтаж |
| Монтаж решетки осуществляется с помощью специальных «плавающих» крепежных элементов с саморезами к адаптеру из оцинкованной стали. | |
 |
Дополнительная комплектация |
| По запросу рамка решетки может иметь отверстия под крепеж и оснащен камерой статического давления воздуха (адаптер) для присоединения к воздуховоду. |
Монтаж диффузора к адаптеру
Характеристики
| Размер товара | Габарит, ширина, (мм) | Вес, (кг): | Габарит, высота , (мм) | Обьем, (м3) |
| 500x48(1) | 546 | 0,6 | 68 | 0,002 |
| 600x48(1) | 646 | 0,7 | 68 | 0,002 |
| 700x48(1) | 746 | 0,8 | 68 | 0,002 |
| 800x48(1) | 846 | 1 | 68 | 0,003 |
| 900x48(1) | 946 | 1,1 | 68 | 0,003 |
| 1000x48(1) | 1046 | 1,2 | 68 | 0,003 |
| 1100x48(1) | 1146 | 1,3 | 68 | 0,003 |
| 1200x48(1) | 1246 | 1,4 | 68 | 0,004 |
| 1500x48(1) | 1546 | 1,8 | 68 | 0,005 |
| 2000x48(1) | 2046 | 2,4 | 68 | 0,006 |
| 500x86(2) | 546 | 0,9 | 106 | 0,003 |
| 600x86(2) | 646 | 1,1 | 106 | 0,003 |
| 700x86(2) | 746 | 1,3 | 106 | 0,003 |
| 800x86(2) | 846 | 1,5 | 106 | 0,004 |
| 900x86(2) | 946 | 1,7 | 106 | 0,004 |
| 1000x86(2) | 1046 | 1,9 | 106 | 0,005 |
| 1100x86(2) | 1146 | 2,1 | 106 | 0,005 |
| 1200x86(2) | 1246 | 2,2 | 106 | 0,006 |
| 1500x86(2) | 1546 | 2,8 | 106 | 0,007 |
| 2000x86(2) | 2046 | 3,7 | 106 | 0,01 |
| 500x124(3) | 546 | 1,3 | 144 | 0,003 |
| 600x124(3) | 646 | 1,6 | 144 | 0,004 |
| 700x124(3) | 746 | 1,8 | 144 | 0,005 |
| 800x124(3) | 846 | 2,1 | 144 | 0,005 |
| 900x124(3) | 946 | 2,3 | 144 | 0,006 |
| 1000x124(3) | 1046 | 2,6 | 144 | 0,007 |
| 1100x124(3) | 1146 | 2,8 | 144 | 0,007 |
| 1200x124(3) | 1246 | 3,1 | 144 | 0,008 |
| 1500x124(3) | 1546 | 3,9 | 144 | 0,01 |
| 2000x124(3) | 2046 | 5,2 | 144 | 0,013 |
| 500x162(4) | 546 | 1,7 | 182 | 0,004 |
| 600x162(4) | 646 | 2 | 182 | 0,005 |
| 700x162(4) | 746 | 2,3 | 182 | 0,006 |
| 800x162(4) | 846 | 2,7 | 182 | 0,007 |
| 900x162(4) | 946 | 3 | 182 | 0,008 |
| 1000x162(4) | 1046 | 3,3 | 182 | 0,008 |
| 1100x162(4) | 1146 | 3,7 | 182 | 0,009 |
| 1200x162(4) | 1246 | 4 | 182 | 0,01 |
| 1500x162(4) | 1546 | 5 | 182 | 0,012 |
| 2000x162(4) | 2046 | 6,6 | 182 | 0,016 |
| 500x200(5) | 546 | 2 | 220 | 0,005 |
| 600x200(5) | 646 | 2,4 | 220 | 0,006 |
| 700x200(5) | 746 | 2,8 | 220 | 0,007 |
| 800x200(5) | 846 | 3,2 | 220 | 0,008 |
| 900x200(5) | 946 | 3,6 | 220 | 0,009 |
| 2000x200(5) | 2046 | 8,1 | 220 | 0,02 |
| 500x238(6) | 546 | 2,4 | 258 | 0,006 |
| 600x238(6) | 646 | 2,9 | 258 | 0,007 |
| 700x238(6) | 746 | 3,3 | 258 | 0,008 |
| 800x238(6) | 846 | 3,8 | 258 | 0,01 |
| 900x238(6) | 946 | 4,3 | 258 | 0,011 |
| 1000x238(6) | 1046 | 4,8 | 258 | 0,012 |
| 1100x238(6) | 1146 | 5,2 | 258 | 0,013 |
| 1200x238(6) | 1246 | 5,7 | 258 | 0,014 |
| 1500x238(6) | 1546 | 7,1 | 258 | 0,018 |
| 200x238(6) | 2046 | 9,5 | 258 | 0,023 |
Чертеж
