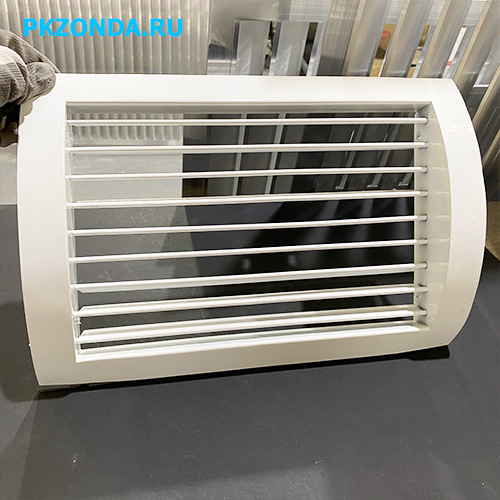

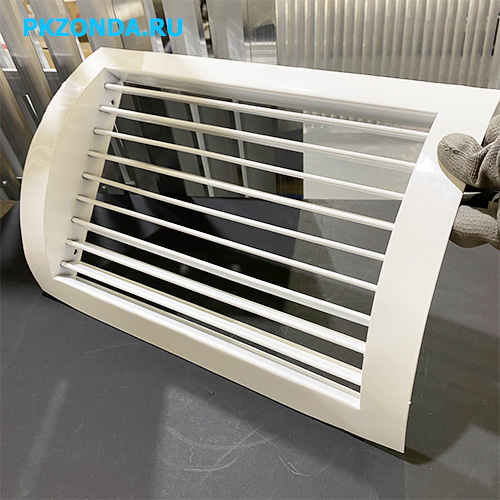

Регулируемая цилиндрическая решетка оцинкованная ЗОНДА-ЦР1
Описание
 |
Назначение |
| Регулируемые цилиндрические решетки оцинкованные ЗОНДА-ЦР1 устанавливаются на круглых воздуховодах путем врезки и предназначены для подачи и удаления воздуха в бытовых, административных и производственных помещениях. | |
 |
Конструкция |

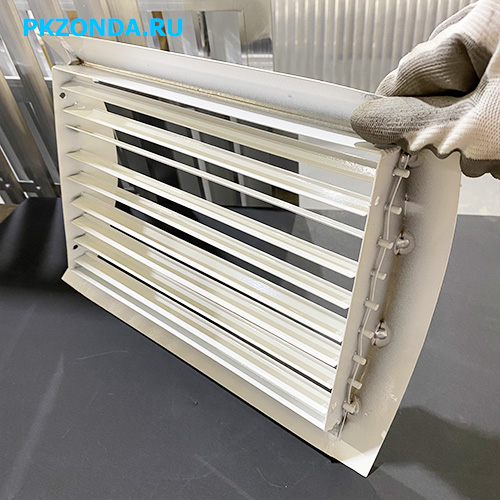

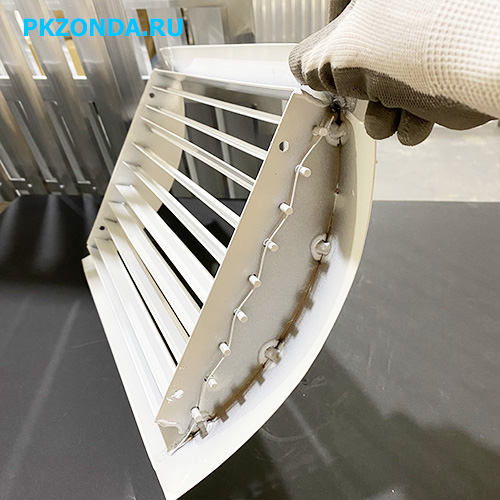

| Регулируемая решетка для круглых воздуховодов полностью выполнена оцинкованной стали с полимерным покрытием, а ламели из алюминиевого профиля с пластиковыми поворотными втулками. Повторяет контур сечения воздуховода круглой формы. | |
 |
Монтаж |
| Монтаж решетки осуществляется с помощью саморезов, непосредственно в воздуховод. | |
 |
Дополнительная комплектация |
| Может комплектоваться клапаном расхода воздуха по запросу. По запросу рамка решетки может иметь отверстия под крепеж. |
Характеристики
| Размер товара | Габарит, ширина, (мм) | Вес, (кг): | Габарит, высота , (мм) | Обьем, (м3) |
| 100x150 | 145 | 0,2 | 195 | 0 |
| 100x200 | 145 | 0,3 | 245 | 0 |
| 100x250 | 145 | 0,3 | 295 | 0 |
| 150x150 | 195 | 0,3 | 195 | 0 |
| 150x200 | 195 | 0,4 | 245 | 0 |
| 150x250 | 195 | 0,4 | 295 | 0 |
| 200x100 | 245 | 0,3 | 145 | 0 |
| 200x150 | 245 | 0,4 | 195 | 0 |
| 200x200 | 245 | 0,5 | 245 | 0 |
| 200x250 | 245 | 0,5 | 295 | 0 |
| 250x100 | 295 | 0,3 | 145 | 0 |
| 250x150 | 295 | 0,4 | 195 | 0 |
| 250x200 | 295 | 0,5 | 245 | 0 |
| 250x250 | 295 | 0,6 | 295 | 0,01 |
| 300x100 | 345 | 0,4 | 145 | 0 |
| 300x150 | 345 | 0,5 | 195 | 0 |
| 300x200 | 345 | 0,6 | 245 | 0,01 |
| 300x250 | 345 | 0,7 | 295 | 0,01 |
| 400x100 | 445 | 0,5 | 145 | 0 |
| 400x150 | 445 | 0,6 | 195 | 0,01 |
| 400x200 | 445 | 0,8 | 245 | 0,01 |
| 400x250 | 445 | 0,9 | 295 | 0,01 |
| 500x100 | 545 | 0,6 | 145 | 0 |
| 500x150 | 545 | 0,8 | 195 | 0,01 |
| 500x200 | 545 | 0,9 | 245 | 0,01 |
| 500x250 | 545 | 1,1 | 295 | 0,01 |
| 600x100 | 645 | 0,7 | 145 | 0,01 |
| 600x150 | 645 | 0,9 | 195 | 0,01 |
| 600x200 | 645 | 1,1 | 245 | 0,01 |
| 600x250 | 645 | 1,3 | 295 | 0,01 |
| 700x100 | 745 | 0,8 | 145 | 0,01 |
| 700x145 | 745 | 1 | 195 | 0,01 |
| 700x200 | 745 | 1,3 | 245 | 0,01 |
| 700x250 | 745 | 1,5 | 295 | 0,01 |
| 800x100 | 845 | 0,9 | 145 | 0,01 |
| 800x150 | 845 | 1,2 | 195 | 0,01 |
| 800x200 | 845 | 1,4 | 245 | 0,01 |
| 800x250 | 845 | 1,7 | 295 | 0,01 |
| 900x100 | 945 | 1 | 145 | 0,01 |
| 900x150 | 945 | 1,3 | 195 | 0,01 |
| 900x200 | 945 | 1,6 | 295 | 0,01 |
| 900x250 | 945 | 1,9 | 295 | 0,02 |
| 1000x100 | 1045 | 1,1 | 145 | 0,01 |
| 1000x150 | 1045 | 1,4 | 195 | 0,01 |
| 1000x200 | 1045 | 1,8 | 245 | 0,02 |
| 1000x250 | 1045 | 2,1 | 295 | 0,02 |

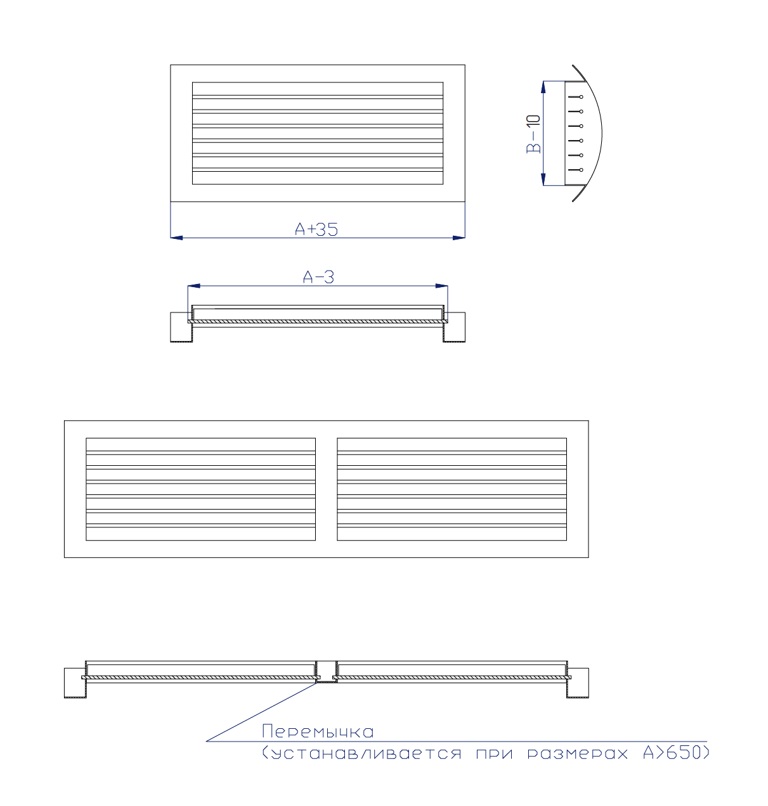

Чертеж
