Фасадная решетка ЗОНДА-НН24
Описание
 |
Назначение |
| Фасадные решетки ЗОНДА-НН24 устанавливаются на фасады зданий или в вентиляционные проемы. Обладают высокой прочностью и имеют привлекательный вид. | |
 |
Конструкция |

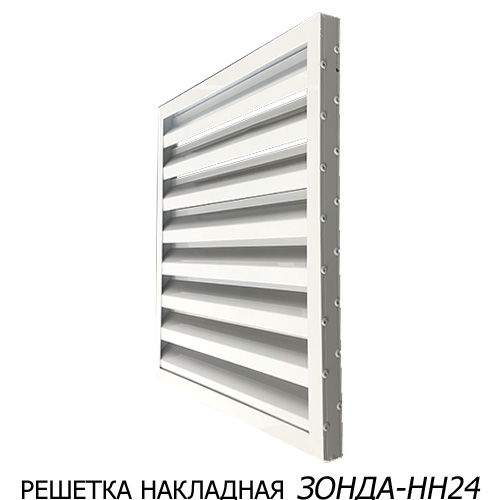

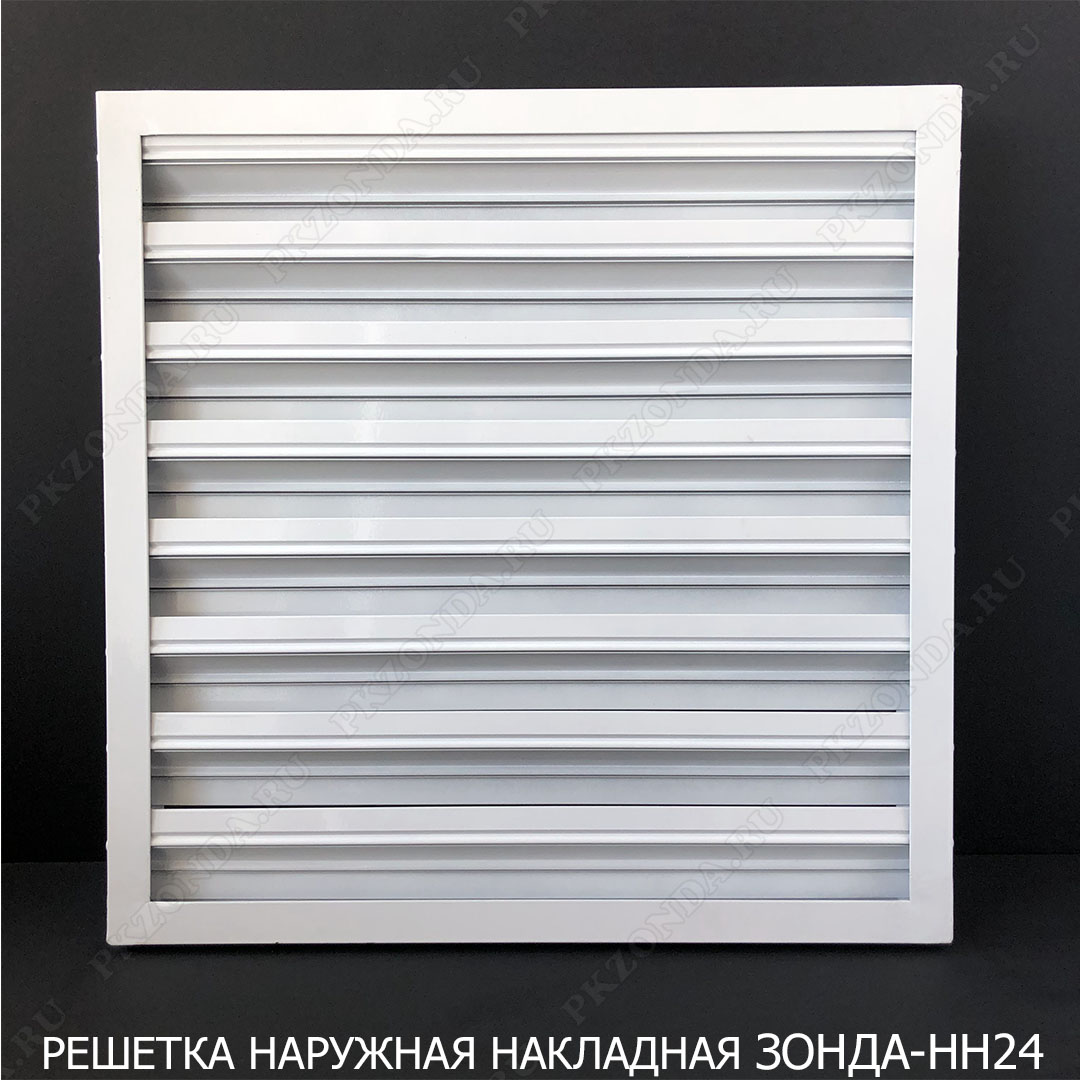

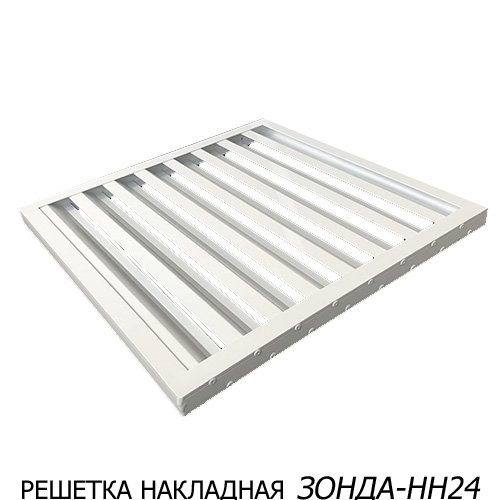

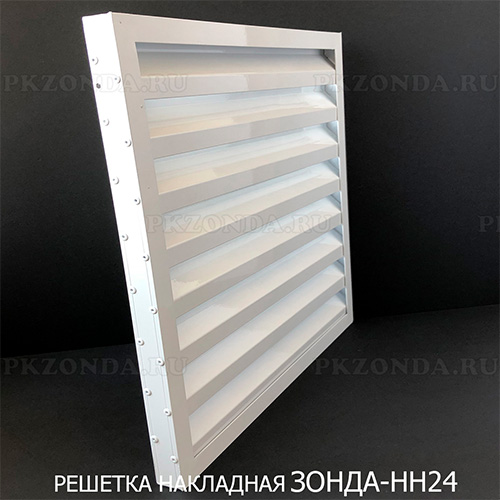

| Решетка изготовлена из алюминиевого швеллера глубиной 24 мм в виде прямоугольной рамы и неподвижно закрепленных под углом 35 горизонтально расположенных Z-образных жалюзи. Для предотвращения провисания ламелей и усиления жалюзи, при размерах более 800 мм с внутренней стороны устанавливается перемычка. | |
 |
Монтаж |
| Монтаж решетки осуществляется при помощи саморезов с лицевой или боковой части, непосредственно в проем. | |
 |
Дополнительная комплектация |
| По дополнительному запросу решетка может оснащена стальной сеткой расположенной с задней стороны решётки. |
Характеристики
| Размер товара | Габарит, ширина, (мм) | Вес, (кг): | Габарит, высота , (мм) | Обьем, (м3) |
| 200x150 | 200 | 0,3 | 150 | 0 |
| 200x200 | 200 | 0,4 | 200 | 0 |
| 200x300 | 200 | 0,5 | 300 | 0 |
| 200x600 | 200 | 0,9 | 600 | 0 |
| 250x150 | 250 | 0,4 | 150 | 0 |
| 250x200 | 250 | 0,4 | 200 | 0 |
| 250x250 | 250 | 0,5 | 250 | 0 |
| 250x300 | 250 | 0,6 | 300 | 0 |
| 250x400 | 250 | 0,7 | 400 | 0 |
| 300x150 | 300 | 0,4 | 150 | 0 |
| 300x200 | 300 | 0,5 | 200 | 0 |
| 300x250 | 300 | 0,6 | 250 | 0 |
| 300x300 | 300 | 0,7 | 300 | 0 |
| 300x350 | 300 | 0,8 | 350 | 0 |
| 300x400 | 300 | 0,9 | 400 | 0 |
| 300x500 | 300 | 1 | 500 | 0,01 |
| 300x600 | 300 | 1,2 | 600 | 0,01 |
| 400x200 | 400 | 0,6 | 200 | 0 |
| 400x300 | 400 | 0,9 | 300 | 0 |
| 400x400 | 400 | 1,1 | 400 | 0,01 |
| 400x500 | 400 | 1,3 | 500 | 0,01 |
| 450x300 | 450 | 1 | 300 | 0 |
| 450x450 | 450 | 1,3 | 450 | 0,01 |
| 500x250 | 500 | 0,9 | 250 | 0 |
| 500x300 | 500 | 1,1 | 300 | 0,01 |
| 500x400 | 500 | 1,3 | 400 | 0,01 |
| 500x500 | 500 | 1,6 | 500 | 0,01 |
| 500x600 | 500 | 1,9 | 600 | 0,01 |
| 600x200 | 600 | 0,9 | 200 | 0 |
| 600x300 | 600 | 1,2 | 300 | 0,01 |
| 600x350 | 600 | 1,4 | 350 | 0,01 |
| 600x400 | 600 | 1,6 | 400 | 0,01 |
| 600x500 | 600 | 1,9 | 500 | 0,01 |
| 600x600 | 600 | 2,2 | 600 | 0,01 |
| 700x300 | 700 | 1,4 | 300 | 0,01 |
| 700x400 | 700 | 1,8 | 400 | 0,01 |
| 700x500 | 700 | 2,1 | 500 | 0,01 |
| 700x700 | 700 | 2,9 | 700 | 0,02 |
| 750x600 | 750 | 2,7 | 600 | 0,02 |
| 800x400 | 800 | 2 | 400 | 0,01 |
| 800x500 | 800 | 2,4 | 500 | 0,01 |
| 800x600 | 800 | 2,8 | 600 | 0,02 |
| 800x700 | 800 | 3,2 | 700 | 0,02 |
| 800x800 | 800 | 3,6 | 800 | 0,02 |
| 850x450 | 850 | 2,3 | 450 | 0,01 |
| 900x300 | 900 | 1,8 | 300 | 0,01 |
| 900x400 | 900 | 2,2 | 400 | 0,01 |
| 900x500 | 900 | 2,7 | 500 | 0,02 |
| 900x600 | 900 | 3,1 | 600 | 0,02 |
| 900x700 | 900 | 3,6 | 700 | 0,02 |
| 900x800 | 900 | 4 | 800 | 0,03 |
| 900x900 | 900 | 4,5 | 900 | 0,03 |
| 1000x300 | 1000 | 2 | 300 | 0,01 |
| 1000x400 | 1000 | 2,5 | 400 | 0,01 |
| 1000x500 | 1000 | 3 | 500 | 0,02 |
| 1000x600 | 1000 | 3,5 | 600 | 0,02 |
| 1000x700 | 1000 | 4 | 700 | 0,02 |
| 1000x800 | 1000 | 4,5 | 800 | 0,03 |
| 1000x900 | 1000 | 5 | 900 | 0,03 |
| 1000x1000 | 1000 | 5,5 | 1000 | 0,04 |

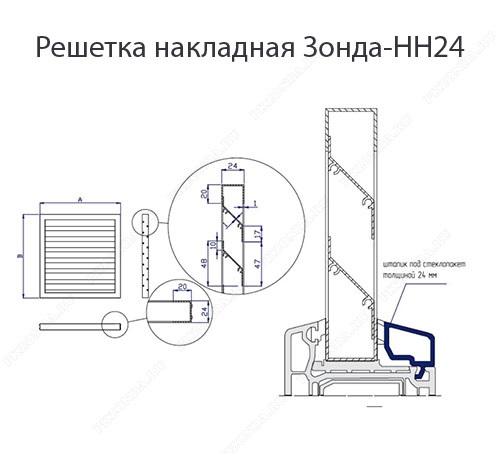

Чертеж
