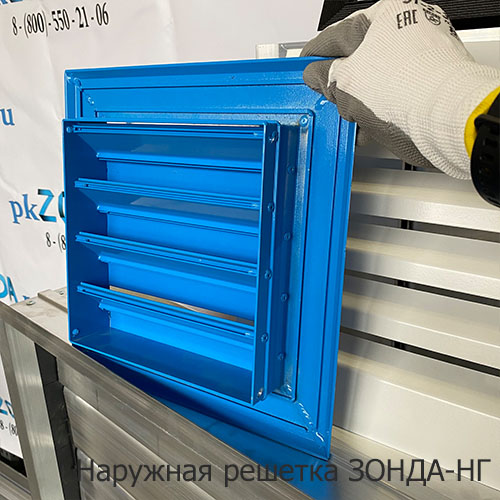

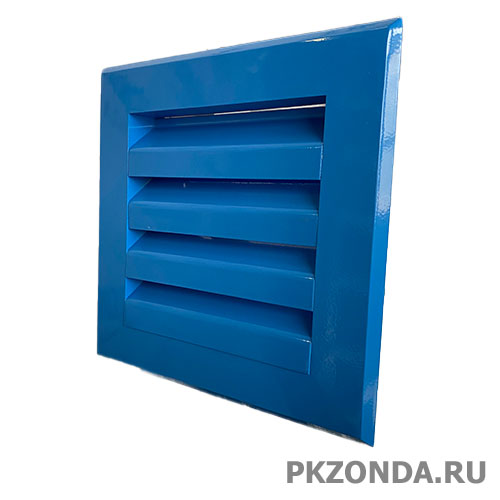

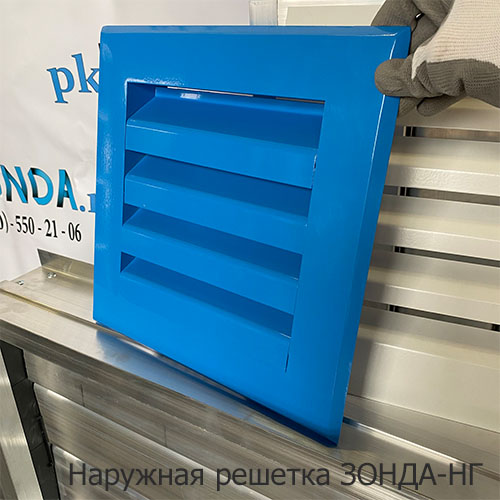

Жалюзийная решетка металлическая ЗОНДА-НГ
Описание
 |
Назначение |
| Жалюзийные решетки металлические ЗОНДА-НГ устанавливаются на фасады зданий и предназначены для подачи свежего воздуха и удаления загрязненного. Также решетки выполняют защитные и декоративные функции. | |
 |
Конструкция |
| Решетка изготавливается из алюминиевого профиля сварным и заклёпочным методом. Угол наклона жалюзи рассчитан специально для того, чтобы ограничить попадание атмосферных осадков в шахту или помещение. Минимальные рекомендуемые размеры 150х150мм Максимальные рекомендуемые размеры 2900х2400 мм Возможно изготовление больших размеров с использованием дополнительных усилений. | |
 |
Монтаж |
| Монтаж решетки осуществляется при помощи саморезов с лицевой или боковой части, непосредственно в проем. | |
 |
Дополнительная комплектация |
| Наружные решетки могут комплектоваться защитной сеткой (ячейка 10х10) или москитным полотном. По запросу рамка решетки может иметь монтажные отверстия, расположенные на лицевой стороне рамки для крепления с помощью винтового соединения |
Характеристики
| Размер товара | Габарит, ширина, (мм) | Вес, (кг): | Габарит, высота , (мм) | Обьем, (м3) |
| 100x300 | 179 | 0,8 | 379 | 0 |
| 100x400 | 179 | 1 | 479 | 0 |
| 100x500 | 179 | 1,2 | 579 | 0,01 |
| 200x300 | 279 | 1,3 | 379 | 0,01 |
| 200x400 | 279 | 1,6 | 479 | 0,01 |
| 200x500 | 279 | 1,9 | 579 | 0,01 |
| 300x300 | 379 | 1,7 | 379 | 0,01 |
| 300x400 | 379 | 2,1 | 479 | 0,01 |
| 300x500 | 379 | 2,5 | 579 | 0,01 |
| 400x200 | 479 | 1,6 | 279 | 0,01 |
| 400x300 | 479 | 2,1 | 379 | 0,01 |
| 400x400 | 479 | 2,6 | 479 | 0,01 |
| 400x500 | 479 | 3,1 | 579 | 0,01 |
| 500x200 | 579 | 1,9 | 279 | 0,01 |
| 500x300 | 579 | 2,5 | 379 | 0,01 |
| 500x400 | 579 | 3,2 | 479 | 0,01 |
| 500x500 | 579 | 3,8 | 579 | 0,02 |
| 600x200 | 679 | 2,2 | 279 | 0,01 |
| 600x300 | 679 | 3 | 379 | 0,01 |
| 600x400 | 679 | 3,7 | 479 | 0,02 |
| 600x500 | 679 | 4,4 | 579 | 0,02 |
| 700x200 | 779 | 2,5 | 279 | 0,01 |
| 700x300 | 779 | 3,4 | 379 | 0,01 |
| 700x400 | 779 | 4,2 | 479 | 0,02 |
| 700x500 | 779 | 5,1 | 579 | 0,02 |
| 800x200 | 879 | 2,9 | 279 | 0,01 |
| 800x300 | 879 | 3,8 | 379 | 0,02 |
| 800x400 | 879 | 4,8 | 479 | 0,02 |
| 800x500 | 879 | 5,7 | 579 | 0,03 |
| 900x200 | 979 | 3,2 | 279 | 0,01 |
| 900x300 | 979 | 4,2 | 379 | 0,02 |
| 900x400 | 979 | 5,3 | 479 | 0,02 |
| 900x500 | 979 | 6,4 | 579 | 0,03 |
| 1000x200 | 1079 | 3,5 | 279 | 0,02 |
| 1000x300 | 1079 | 4,7 | 379 | 0,02 |
| 1000x400 | 1079 | 5,8 | 479 | 0,03 |
| 1000x500 | 1079 | 7 | 579 | 0,03 |
| 1100x200 | 1179 | 3,8 | 279 | 0,02 |
| 1100x300 | 1179 | 5,1 | 379 | 0,02 |
| 1100x400 | 1179 | 6,4 | 479 | 0,03 |
| 1100x500 | 1179 | 7,6 | 579 | 0,03 |
| 1200x200 | 1279 | 4,1 | 279 | 0,02 |
| 1200x300 | 1279 | 5,5 | 379 | 0,02 |
| 1200x400 | 1279 | 6,9 | 479 | 0,03 |
| 1200x500 | 1279 | 8,3 | 579 | 0,04 |
| 1200x1000 | 1279 | 15,2 | 1079 | 0,07 |
| 1500x1500 | 1579 | 27,4 | 1579 | 0,12 |
| 2000x2000 | 2079 | 47,3 | 2079 | 0,22 |
