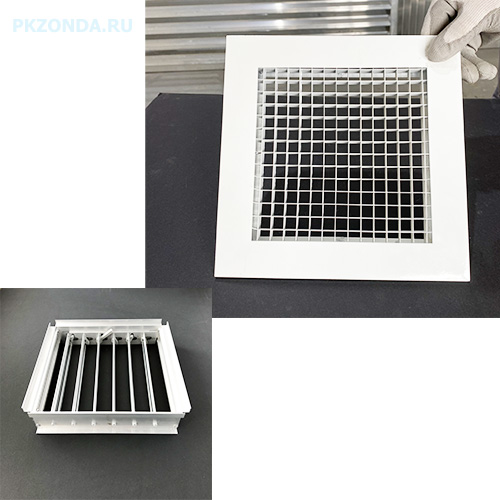

Ячеистая решетка с клапаном ЗОНДА-РСР
Описание
 |
Назначение |
| Ячеистые решетки с клапаном ЗОНДА-РСР предназначены для удаления воздуха системами вентиляции и кондиционирования из помещений любого назначения. Коэффициент живого сечения Кж.с.= 0,9 |
|
 |
Конструкция |

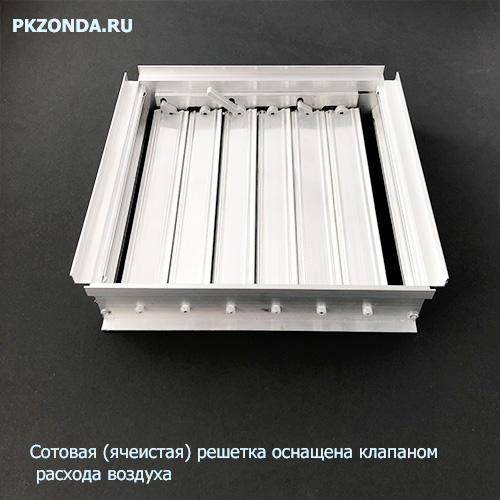

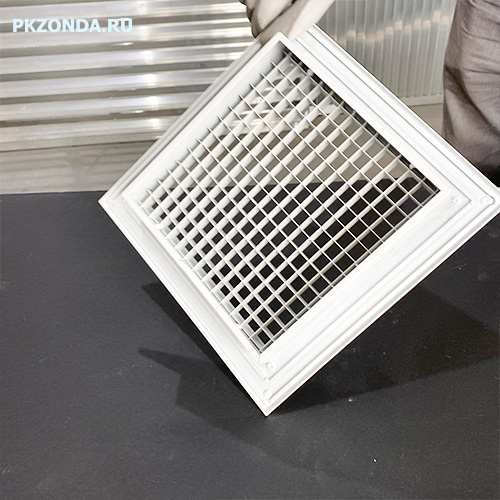

| Решетка представляет собой раму прямоугольной формы с установленной в ней неподвижно закрепленной объемной решеткой в виде квадратных «сот». Решетка комплектуются регулятором расхода воздуха. | |
 |
Монтаж |
| Простота и надежность настенного монтажа обеспечивается с помощью установленных на боковых стенках решетки пружинных фиксаторов. Монтаж решетки в потолке рекомендуется производить с помощью самонарезающих винтов. | |
 |
Дополнительная комплектация |
| По дополнительному запросу решетка может быть оснащены отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. |
Характеристики
| Размер товара | Габарит, ширина, (мм) | Вес, (кг): | Габарит, высота , (мм) | Обьем, (м3) |
| 100x100 | 145 | 0,2 | 145 | 0 |
| 100x200 | 145 | 0,3 | 245 | 0 |
| 100x400 | 145 | 0,5 | 445 | 0,01 |
| 150x100 | 195 | 0,2 | 145 | 0 |
| 150x150 | 195 | 0,3 | 195 | 0 |
| 200x100 | 245 | 0,3 | 145 | 0 |
| 200x150 | 245 | 0,4 | 195 | 0 |
| 200x200 | 245 | 0,5 | 245 | 0,01 |
| 200x400 | 245 | 0,8 | 445 | 0,01 |
| 250x100 | 295 | 0,3 | 145 | 0 |
| 250x150 | 295 | 0,4 | 195 | 0,01 |
| 250x200 | 295 | 0,5 | 245 | 0,01 |
| 250x250 | 295 | 0,6 | 295 | 0,01 |
| 300x100 | 345 | 0,4 | 145 | 0 |
| 300x150 | 345 | 0,5 | 195 | 0,01 |
| 300x200 | 345 | 0,6 | 245 | 0,01 |
| 300x250 | 345 | 0,7 | 295 | 0,01 |
| 300x300 | 345 | 0,8 | 345 | 0,01 |
| 300x400 | 345 | 1,1 | 445 | 0,01 |
| 300x500 | 345 | 1,3 | 545 | 0,02 |
| 350x350 | 395 | 1,1 | 395 | 0,01 |
| 400x100 | 445 | 0,5 | 145 | 0,01 |
| 400x150 | 445 | 0,6 | 195 | 0,01 |
| 400x200 | 445 | 0,8 | 245 | 0,01 |
| 400x250 | 445 | 0,9 | 295 | 0,01 |
| 400x300 | 445 | 1,1 | 345 | 0,01 |
| 400x350 | 445 | 1,2 | 395 | 0,02 |
| 400x400 | 445 | 1,4 | 445 | 0,02 |
| 500x100 | 545 | 0,6 | 145 | 0,01 |
| 500x150 | 545 | 0,8 | 195 | 0,01 |
| 500x200 | 545 | 0,9 | 245 | 0,01 |
| 500x250 | 545 | 1,1 | 295 | 0,02 |
| 500x300 | 545 | 1,3 | 345 | 0,02 |
| 500x350 | 545 | 1,5 | 395 | 0,02 |
| 500x400 | 545 | 1,7 | 445 | 0,02 |
| 500x500 | 545 | 2 | 545 | 0,03 |
| 600x100 | 645 | 0,7 | 145 | 0,01 |
| 600x150 | 645 | 0,9 | 195 | 0,01 |
| 600x200 | 645 | 1,1 | 245 | 0,02 |
| 600x250 | 645 | 1,3 | 295 | 0,02 |
| 600x350 | 645 | 1,7 | 395 | 0,02 |
| 600x400 | 645 | 1,9 | 445 | 0,03 |
| 600x500 | 645 | 2,4 | 545 | 0,03 |
| 600x600 | 645 | 2,8 | 645 | 0,04 |
| 700x150 | 745 | 1 | 195 | 0,01 |
| 700x300 | 745 | 1,8 | 345 | 0,02 |
| 700x400 | 745 | 2,2 | 445 | 0,03 |
| 700x500 | 745 | 2,7 | 545 | 0,04 |
| 800x200 | 845 | 1,4 | 245 | 0,02 |
| 800x300 | 845 | 2 | 345 | 0,03 |
| 800x400 | 845 | 2,5 | 445 | 0,04 |
| 800x500 | 845 | 3,1 | 545 | 0,04 |
| 800x600 | 845 | 3,6 | 645 | 0,05 |
| 900x200 | 945 | 1,6 | 245 | 0,02 |
| 900x300 | 945 | 2,2 | 345 | 0,03 |
| 900x400 | 945 | 2,8 | 445 | 0,04 |
| 1000x200 | 1045 | 1,8 | 245 | 0,02 |
| 1000x300 | 1045 | 2,4 | 345 | 0,03 |
| 1000x400 | 1045 | 3,1 | 445 | 0,04 |
| 1000x500 | 1045 | 3,8 | 545 | 0,05 |
| 1000x600 | 1045 | 4,4 | 645 | 0,06 |
| 1000x800 | 1045 | 5,8 | 845 | 0,08 |
Чертеж
