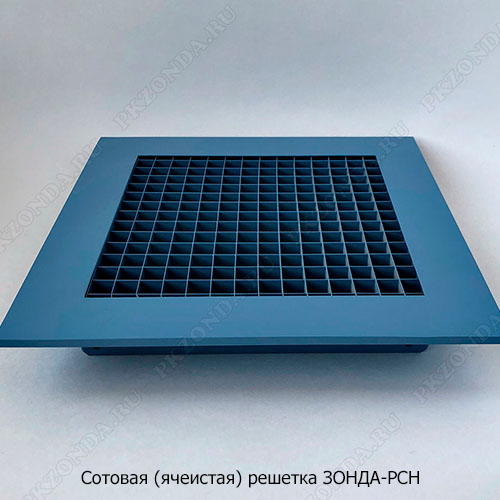

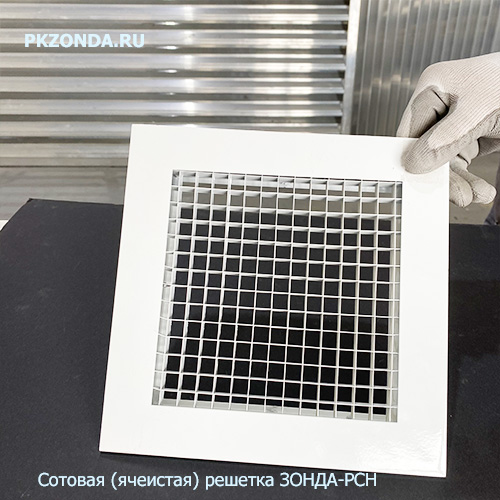

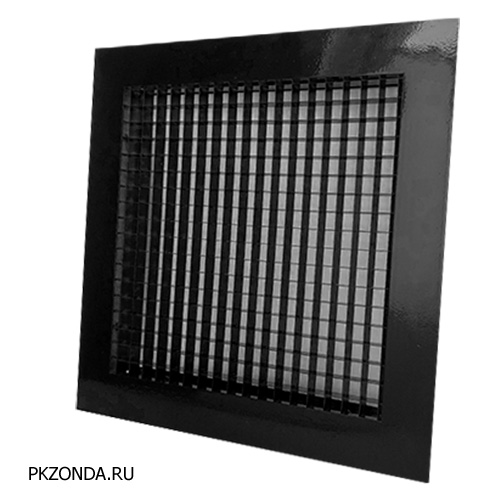

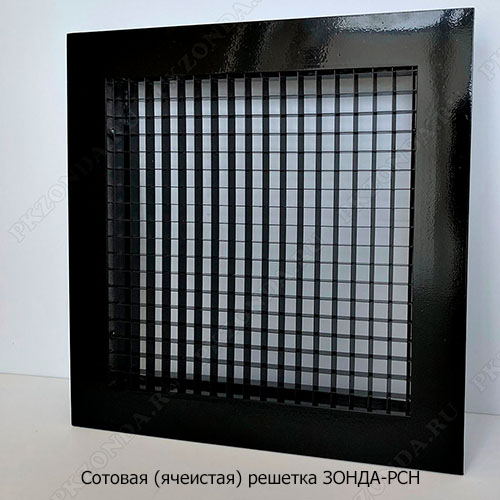

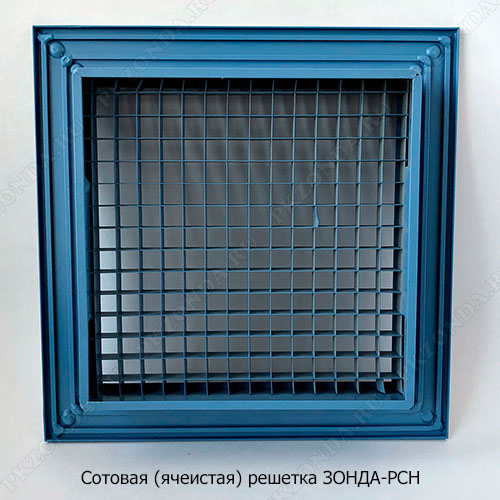

Сотовая (ячеистая) решетка ЗОНДА-РСН
Описание
 |
Назначение |
| Сотовые (ячеистые) решетки ЗОНДА-РСН отличаются от других видов решеток повышенным коэффициентом живого сечения (Кж.с. = 0,8) за счет ячеек, выполненных из тонкого алюминиевого листа. Решетки имеют привлекательный внешний вид и применяются преимущественно для вытяжки. Сотовые (ячеистые) решетки, выполняют функцию защиты вентиляционных каналов от попадания мусора, грызунов и т.д. |
|
 |
Конструкция |
| Решетка представляют собой раму прямоугольной формы из алюминиевого профиля 35х35 мм с установленной в ней неподвижно объемной решеткой в виде квадратных ячеек (сот). | |
 |
Монтаж |
| Установка ячеистых решеток осуществляется в воздуховоды и строительные проемы с помощью саморезов. | |
 |
Дополнительная комплектация |
| По дополнительному запросу решетка может быть оснащена отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. |
Характеристики
| Размер товара | Габарит, ширина, (мм) | Вес, (кг): | Габарит, высота , (мм) | Обьем, (м3) |
| 100x100 | 162 | 0,2 | 162 | 0 |
| 100x200 | 162 | 0,3 | 262 | 0 |
| 100x400 | 162 | 0,5 | 462 | 0 |
| 150x100 | 212 | 0,2 | 162 | 0 |
| 150x150 | 212 | 0,3 | 212 | 0 |
| 200x100 | 262 | 0,3 | 162 | 0 |
| 200x150 | 262 | 0,4 | 212 | 0 |
| 200x200 | 262 | 0,5 | 262 | 0 |
| 200x400 | 262 | 0,8 | 462 | 0 |
| 250x100 | 312 | 0,3 | 162 | 0 |
| 250x150 | 312 | 0,4 | 212 | 0 |
| 250x200 | 312 | 0,5 | 262 | 0 |
| 250x250 | 312 | 0,6 | 312 | 0 |
| 300x100 | 362 | 0,4 | 162 | 0 |
| 300x150 | 362 | 0,5 | 212 | 0 |
| 300x200 | 362 | 0,6 | 262 | 0 |
| 300x250 | 362 | 0,7 | 312 | 0 |
| 300x300 | 362 | 0,8 | 362 | 0,01 |
| 300x400 | 362 | 1,1 | 462 | 0,01 |
| 300x500 | 362 | 1,3 | 562 | 0,01 |
| 350x350 | 412 | 1,1 | 412 | 0,01 |
| 400x100 | 462 | 0,5 | 162 | 0 |
| 400x150 | 462 | 0,6 | 212 | 0 |
| 400x200 | 462 | 0,8 | 262 | 0 |
| 400x250 | 462 | 0,9 | 312 | 0,01 |
| 400x300 | 462 | 1,1 | 362 | 0,01 |
| 400x350 | 462 | 1,2 | 412 | 0,01 |
| 400x400 | 462 | 1,4 | 462 | 0,01 |
| 500x100 | 562 | 0,6 | 162 | 0 |
| 500x150 | 562 | 0,8 | 212 | 0 |
| 500x200 | 562 | 0,9 | 262 | 0,01 |
| 500x250 | 562 | 1,1 | 312 | 0,01 |
| 500x300 | 562 | 1,3 | 362 | 0,01 |
| 500x350 | 562 | 1,5 | 412 | 0,01 |
| 500x400 | 562 | 1,7 | 462 | 0,01 |
| 500x500 | 562 | 2 | 562 | 0,01 |
| 600x100 | 662 | 0,7 | 162 | 0 |
| 600x150 | 662 | 0,9 | 212 | 0,01 |
| 600x200 | 662 | 1,1 | 262 | 0,01 |
| 600x250 | 662 | 1,3 | 312 | 0,01 |
| 600x350 | 662 | 1,7 | 412 | 0,01 |
| 600x400 | 662 | 1,9 | 462 | 0,01 |
| 600x500 | 662 | 2,4 | 562 | 0,01 |
| 600x600 | 662 | 2,8 | 662 | 0,02 |
| 700x150 | 762 | 1 | 212 | 0,01 |
| 700x300 | 762 | 1,8 | 362 | 0,01 |
| 700x400 | 762 | 2,2 | 462 | 0,01 |
| 700x500 | 762 | 2,7 | 562 | 0,02 |
| 800x200 | 862 | 1,4 | 262 | 0,01 |
| 800x300 | 862 | 2 | 362 | 0,01 |
| 800x400 | 862 | 2,5 | 462 | 0,02 |
| 800x500 | 862 | 3,1 | 562 | 0,02 |
| 800x600 | 862 | 3,6 | 662 | 0,02 |
| 900x200 | 962 | 1,6 | 262 | 0,01 |
| 900x300 | 962 | 2,2 | 362 | 0,01 |
| 900x400 | 962 | 2,8 | 462 | 0,02 |
| 1000x200 | 1062 | 1,8 | 262 | 0,01 |
| 1000x300 | 1062 | 2,4 | 362 | 0,02 |
| 1000x400 | 1062 | 3,1 | 462 | 0,02 |
| 1000x500 | 1062 | 3,8 | 562 | 0,02 |
| 1000x600 | 1062 | 4,4 | 662 | 0,03 |
| 1000x800 | 1062 | 5,8 | 862 | 0,04 |
| 1000x1000 | 1062 | 7,1 | 1062 | 0,05 |
