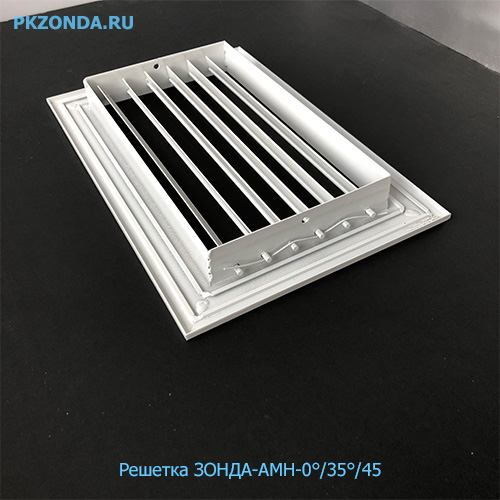

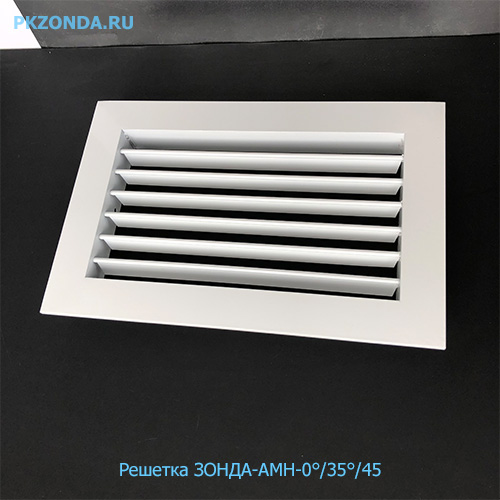

Решетка ЗОНДА-АМН-0°/35°/45
Описание
 |
Назначение |
| Решетки ЗОНДА-АМН-0°/35°/45 (с горизонтально расположенными нерегулируемыми жалюзи зафиксированными под углом 0°/35°/45) предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях любого назначения. | |
 |
Конструкция |
| Решетка изготовлена из алюминиевого профиля в виде рамки и горизонтально расположенных каплеобразных жалюзи, угол которых зафиксирован относительно плоскости. | |
 |
Монтаж |
| Монтируются в вентиляционные каналы и строительные проёмы различных типов с помощью саморезов или специальных упругих защелок, скрытым способом. | |
 |
Дополнительная комплектация |
| По дополнительному запросу решетка может быть оснащена пружинной защёлкой для скрытого монтажа либо отверстиями, расположенными на лицевой стороне рамки для крепления с помощью винтового соединения. Предусмотрена возможность оснащения клапаном расхода воздуха и адаптером присоединения к воздуховоду. |
Характеристики
| Размер товара | Габарит, ширина, (мм) | Вес, (кг): | Габарит, высота , (мм) | Обьем, (м3) |
| 100x100 | 145 | 0,2 | 145 | 0 |
| 100x200 | 145 | 0,3 | 245 | 0 |
| 100x400 | 145 | 0,5 | 445 | 0 |
| 150x100 | 195 | 0,2 | 145 | 0 |
| 150x150 | 195 | 0,3 | 195 | 0 |
| 200x100 | 245 | 0,3 | 145 | 0 |
| 200x150 | 245 | 0,4 | 195 | 0 |
| 200x200 | 245 | 0,5 | 245 | 0 |
| 200x400 | 245 | 0,8 | 445 | 0 |
| 250x100 | 295 | 0,3 | 145 | 0 |
| 250x150 | 295 | 0,4 | 195 | 0 |
| 250x200 | 295 | 0,5 | 245 | 0 |
| 250x250 | 295 | 0,6 | 295 | 0 |
| 300x100 | 345 | 0,4 | 145 | 0 |
| 300x150 | 345 | 0,5 | 195 | 0 |
| 300x200 | 345 | 0,6 | 245 | 0 |
| 300x300 | 345 | 0,8 | 345 | 0 |
| 300x400 | 345 | 1,1 | 445 | 0,01 |
| 300x500 | 345 | 1,3 | 545 | 0,01 |
| 350x350 | 395 | 1,1 | 395 | 0,01 |
| 400x100 | 445 | 0,5 | 145 | 0 |
| 400x150 | 445 | 0,6 | 195 | 0 |
| 400x200 | 445 | 0,8 | 245 | 0 |
| 400x250 | 445 | 0,9 | 295 | 0 |
| 400x300 | 445 | 1,1 | 345 | 0,01 |
| 400x350 | 445 | 1,2 | 395 | 0,01 |
| 400x400 | 445 | 1,4 | 445 | 0,01 |
| 500x100 | 545 | 0,6 | 145 | 0 |
| 500x150 | 545 | 0,8 | 195 | 0 |
| 500x200 | 545 | 0,9 | 245 | 0 |
| 500x250 | 545 | 1,1 | 295 | 0,01 |
| 500x300 | 545 | 1,3 | 345 | 0,01 |
| 500x350 | 545 | 1,5 | 395 | 0,01 |
| 500x400 | 545 | 1,7 | 445 | 0,01 |
| 500x500 | 545 | 2 | 545 | 0,01 |
| 600x100 | 645 | 0,7 | 145 | 0 |
| 600x150 | 645 | 0,9 | 195 | 0 |
| 600x200 | 645 | 1,1 | 245 | 0,01 |
| 600x250 | 645 | 1,3 | 295 | 0,01 |
| 600x350 | 645 | 1,7 | 395 | 0,01 |
| 600x400 | 645 | 1,9 | 445 | 0,01 |
| 600x500 | 645 | 2,4 | 545 | 0,01 |
| 600x600 | 645 | 2,8 | 645 | 0,01 |
| 700x150 | 745 | 1,1 | 195 | 0,01 |
| 700x300 | 745 | 1,9 | 345 | 0,01 |
| 700x400 | 745 | 2,4 | 445 | 0,01 |
| 700x500 | 745 | 3 | 545 | 0,02 |
| 800x200 | 845 | 1,6 | 245 | 0,01 |
| 800x300 | 845 | 2,1 | 345 | 0,01 |
| 800x400 | 845 | 2,7 | 445 | 0,01 |
| 800x500 | 845 | 3,3 | 545 | 0,02 |
| 800x600 | 845 | 3,9 | 645 | 0,02 |
| 900x200 | 945 | 1,7 | 245 | 0,01 |
| 900x300 | 945 | 2,4 | 345 | 0,01 |
| 900x400 | 945 | 3 | 445 | 0,02 |
| 1000x200 | 1045 | 1,9 | 245 | 0,01 |
| 1000x300 | 1045 | 2,6 | 345 | 0,01 |
| 1000x400 | 1045 | 3,3 | 445 | 0,02 |
| 1000x500 | 1045 | 4 | 545 | 0,02 |
| 1000x600 | 1045 | 4,7 | 645 | 0,02 |

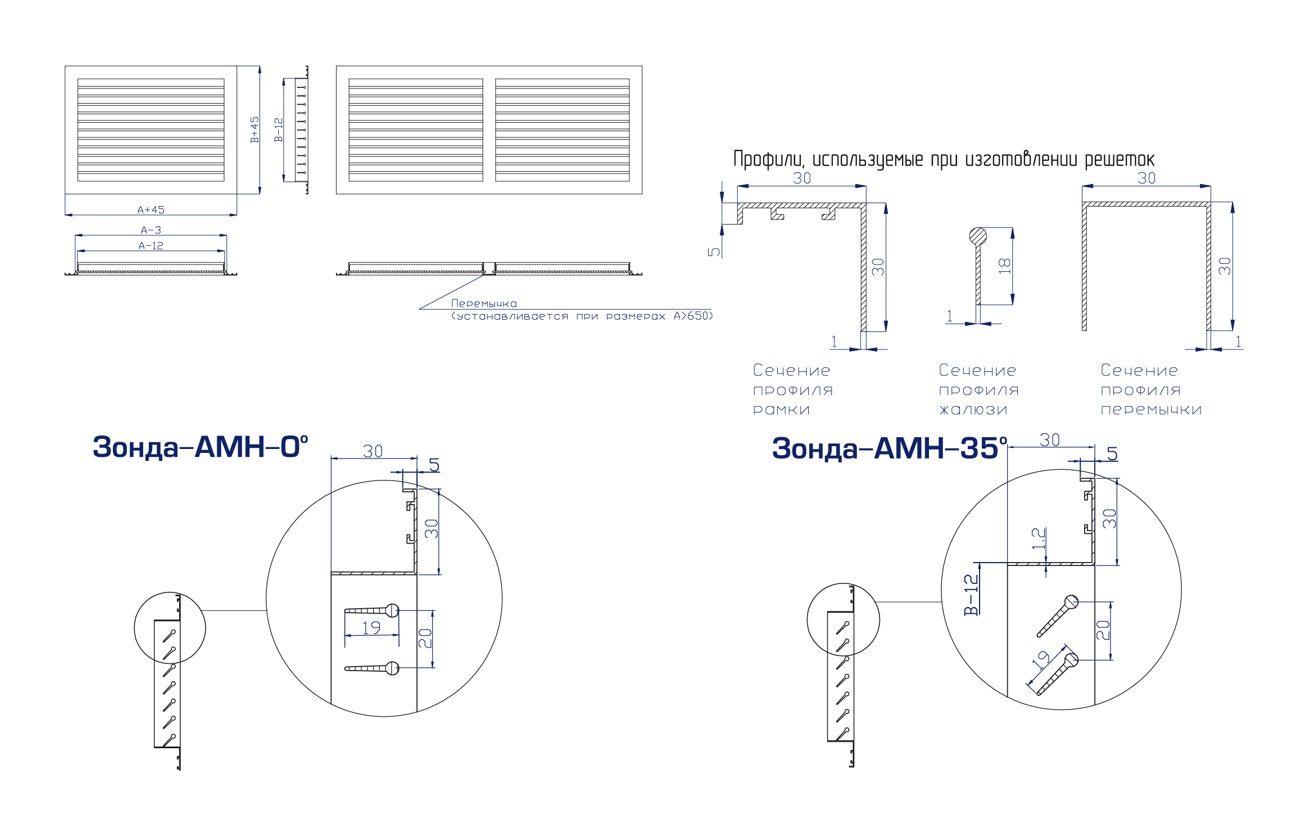

Чертеж
