Радиальный вентилятор ВР 80-70 №6,3

Вентилятор радиальный ВР 80-70 №6,3 низкого давления производится по ТУ 28.25.20-005-55528260-2021,
для взрывозащищенного исполнения ТУ 28.25.20-002-55528260-2021.

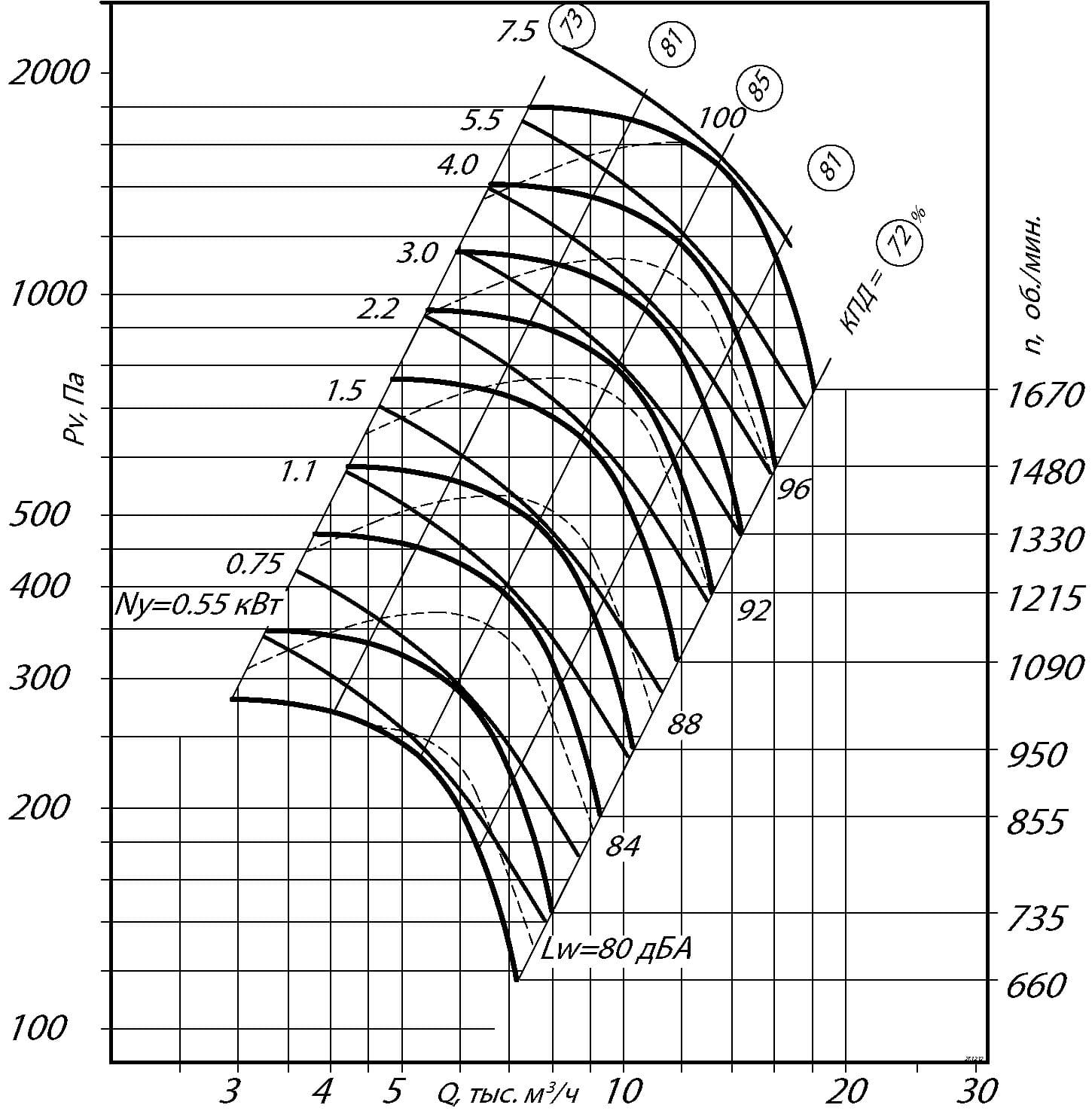

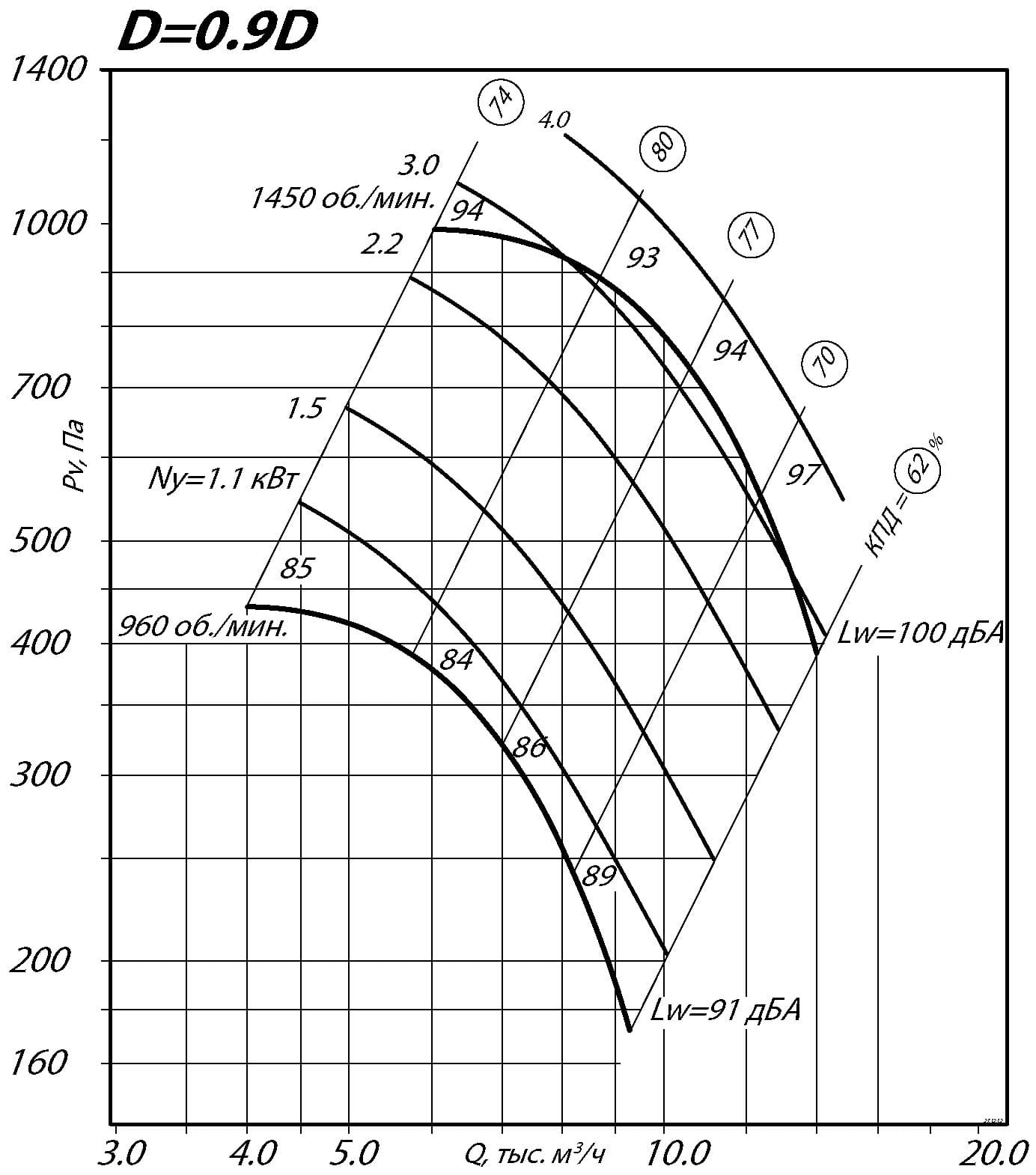

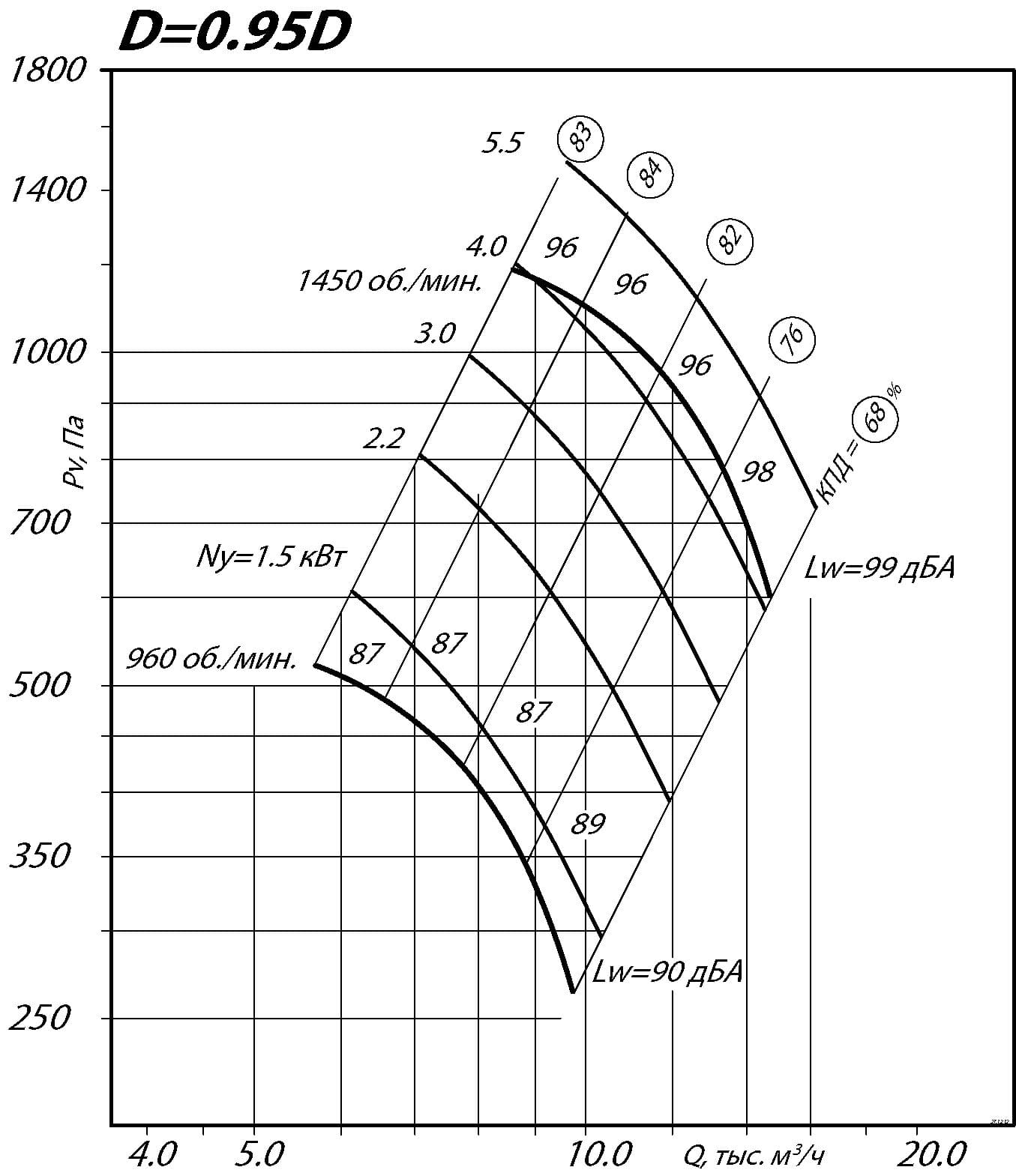

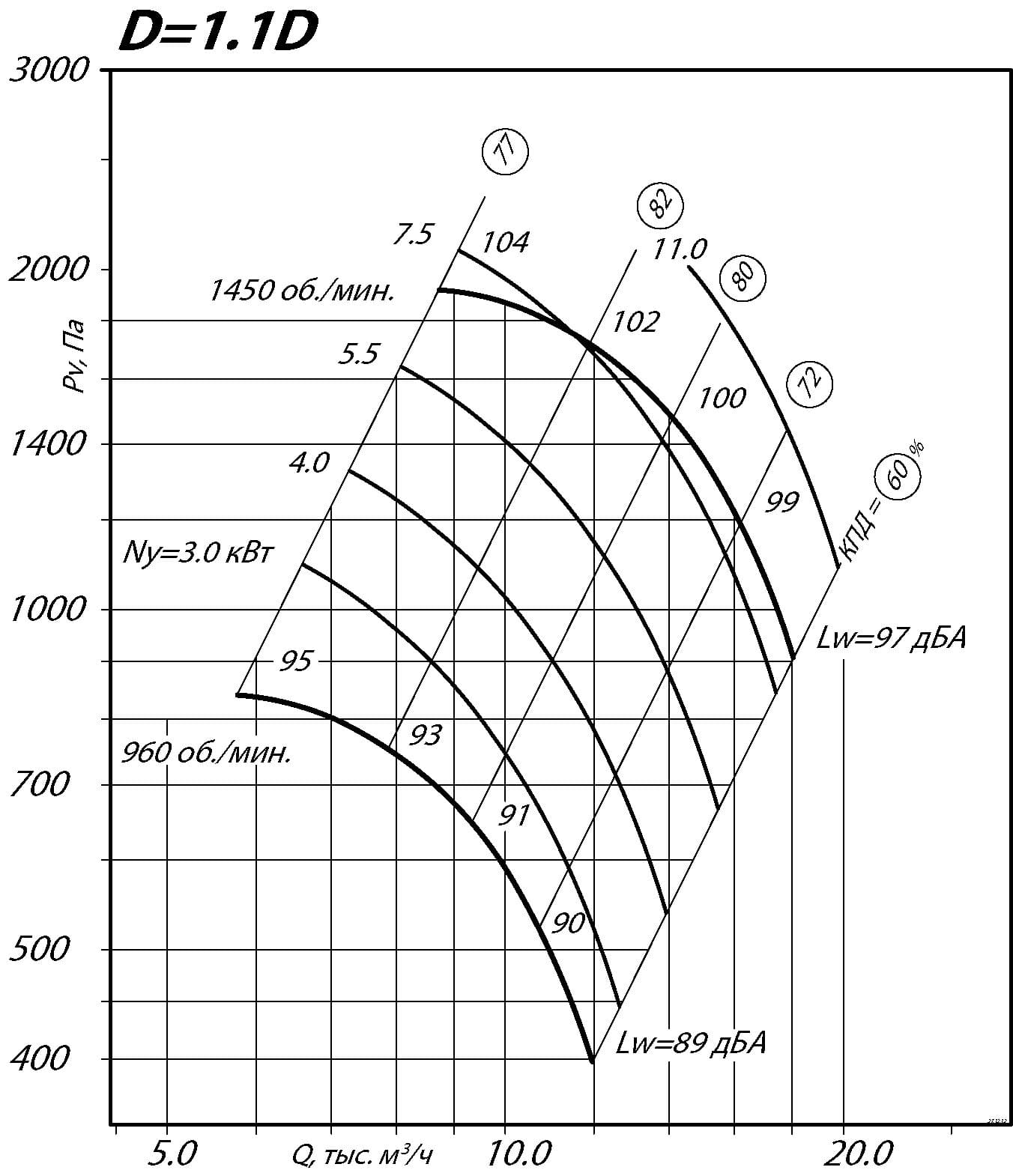

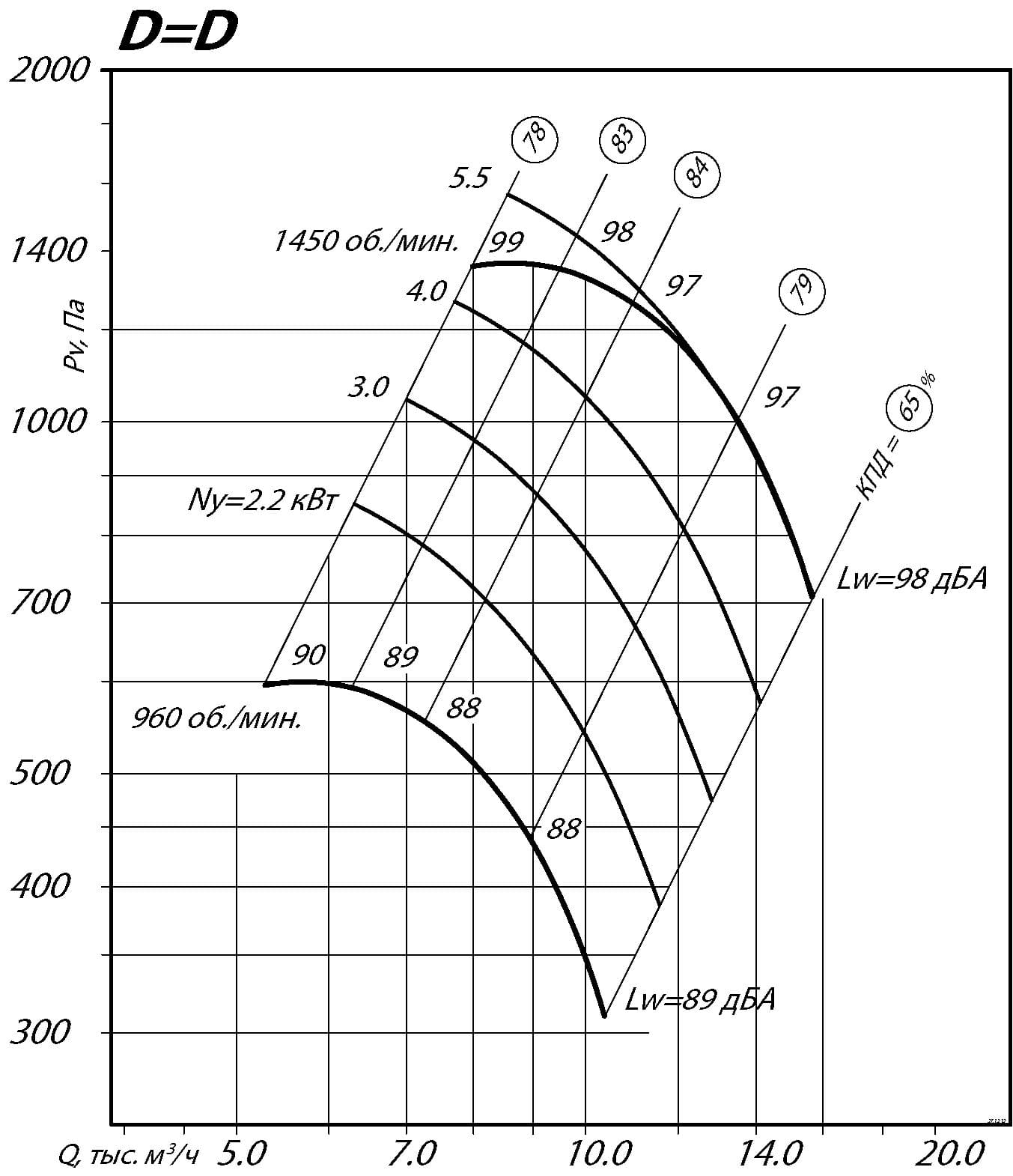

Радиальный вентилятор ВР 80-70 №6,3 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) и по 5-ой схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 4000 м³/ч до 18000 м³/ч. Вентиляторы ВР 80-70-6,3 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Температура рабочей среды до +80°С.

Радиальные вентиляторы низкого давления ВР 80-70

Вентиляторы радиальные ВР 80-70 развивают низкое давление (до 2000 Па) и работают на одностороннее всасывание рабочей среды. Вентагрегаты данной серии находят применение в вентиляционных системах общественных, промышленных, жилых и административных зданий и сооружений. Вентиляторы ВР 80-70 могут эксплуатироваться как в составе канальной вентиляции, так бесканальной (общеобменного или местного значения).

Рабочая среда – воздух или нейтральные газовоздушные смеси, удельное количество взвешенной пыли в которых не превышает концентрацию 0,1 г/м.куб. Предельная температура рабочей среды вентиляторов радиальных ВР 80-70 в базовом исполнении (не теплостойком) составляет +80°С.

Конструктивные особенности вентилятора ВР 80-70

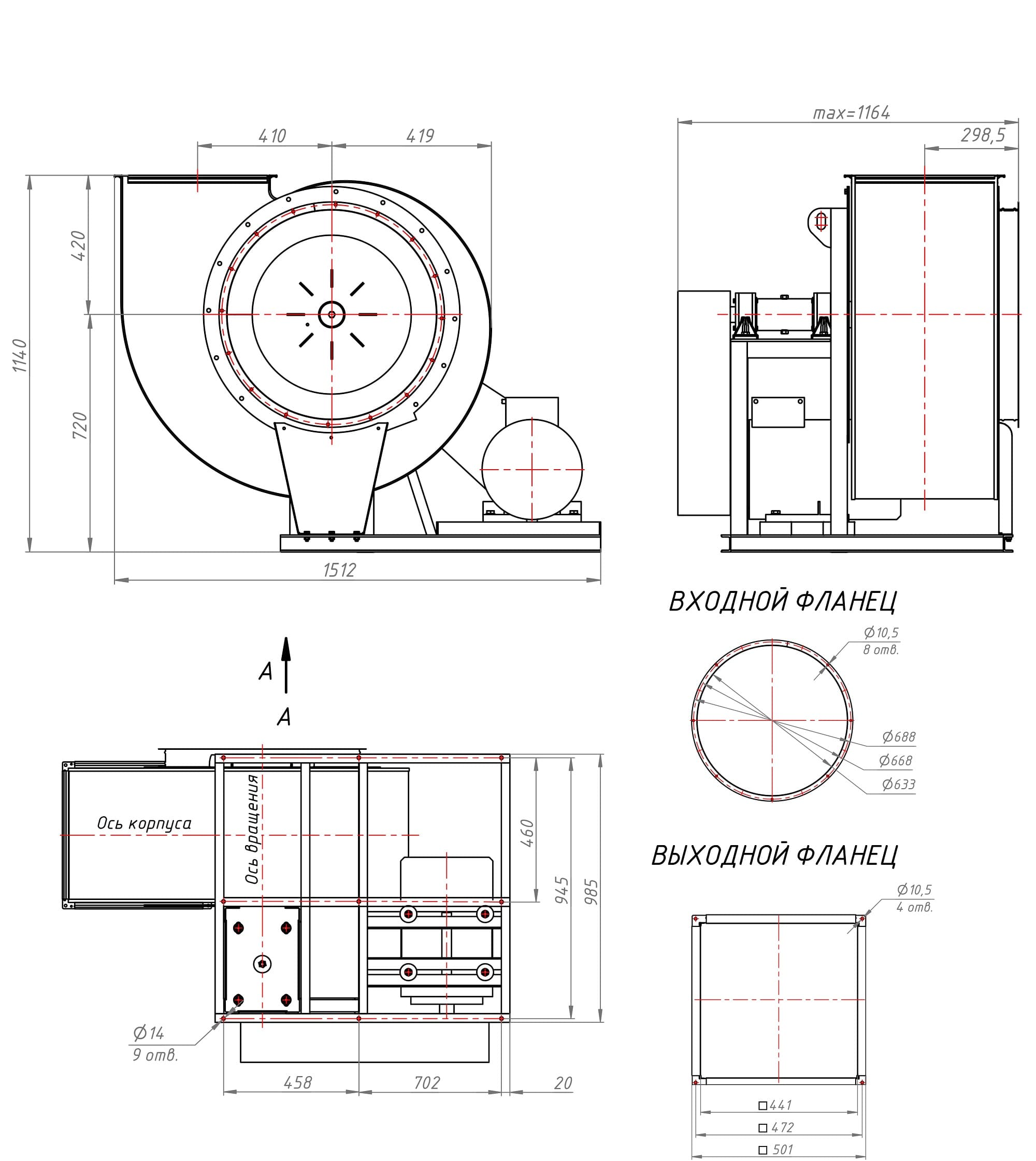

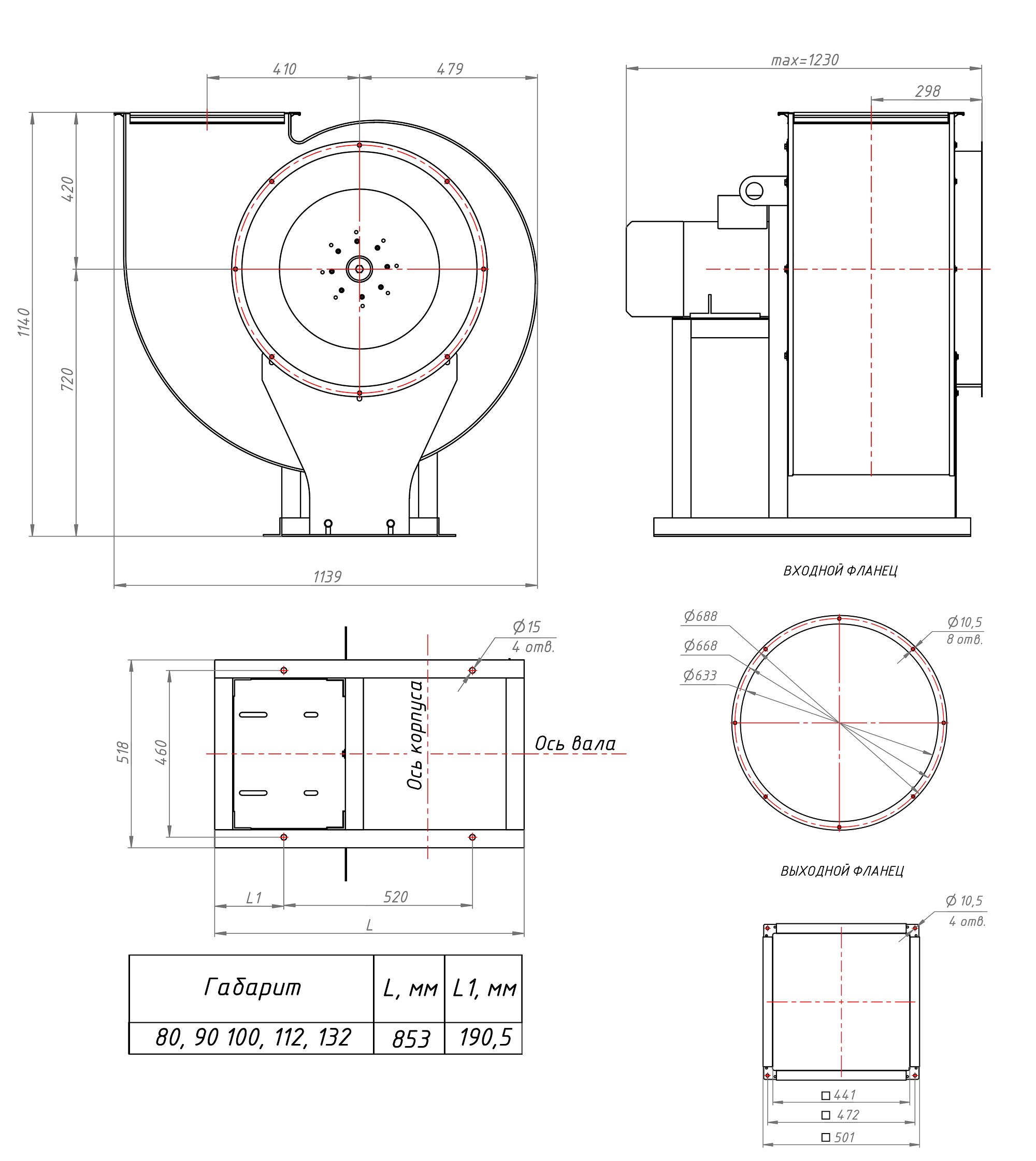

Вентиляторы радиальные ВР 80-70 низкого давления поставляются заказчику в виде полностью готового к монтажу моноблока. На единой сварной станине скомпонованы поворотный корпус-«улитка», рабочее колесо и электропривод.

Радиальный вентилятор ВР 80-70 при монтаже на постоянном месте эксплуатации должен крепиться к жесткому основанию посредством анкерного крепежа. Для снижения вибрационных нагрузок и шумов рекомендуется использовать специальные виброизоляционные опоры (приобретаются отдельно на усмотрение заказчика).

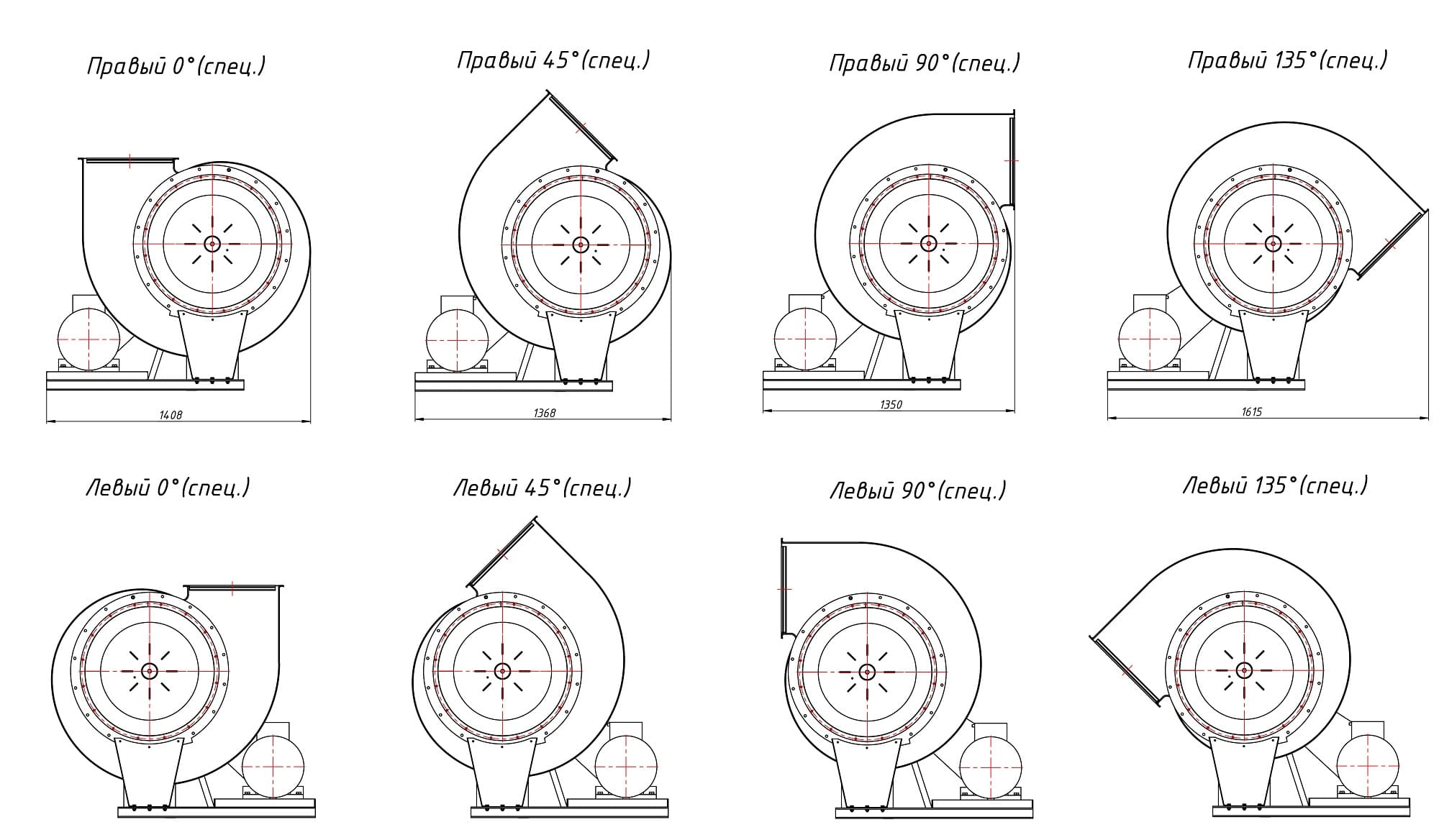

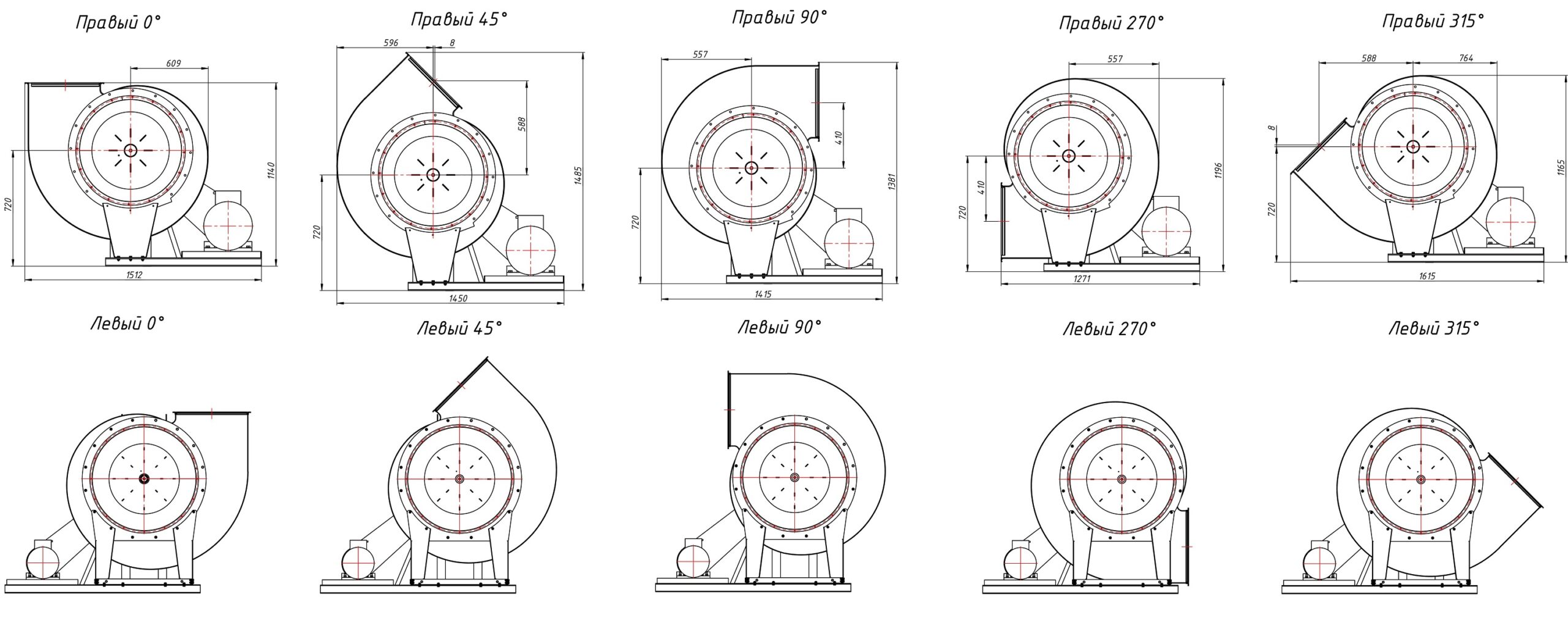

Корпус вентилятора при монтаже может быть повернут относительно опорной станины под удобным углом к выходному воздуховоду с шагом 45 градусов. В базовом исполнении общепромышленного вентилятора корпус изготавливается из обычной конструкционной низкоуглеродистой стали. На корпусной детали для присоединения оборудования к вентиляционным воздуховодам предусмотрены фланцевые патрубки с отверстиями. Подключать вентилятор ВР 80-70 к воздуховодам можно напрямую или через гибкие вставки соответствующих типоразмеров.

В зависимости от схемы компоновки вентилятор радиальный ВР 80-70 может комплектоваться электроприводом в двух вариантах:

— соосное размещение двигателя относительно рабочего колеса;
— привод устанавливается на станине, а крутящий момент передается на рабочее колесо посредством ременной передачи.

По расположению привода относительно вращения крыльчатки радиальные вентиляторы условно делятся на «правые» и «левые». В целях безопасности ременная передача закрывается защитным кожухом из тонколистового металла.

Рабочее колесо насчитывает 12-ть лопаток, которые отогнуты в обратную вращению сторону.

Радиальные вентиляторы ВР 80-70 условия эксплуатации

Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях:
• Умеренного климата (У) от -45 С до +40 С;
• Тропического климата (Т) от -10 С до +45 С;
• Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.
Категория размещения – 2 и 3
При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.

Выпускаются вентиляторы радиальные ВР 80-70 в 10-ти типоразмерах. Общепромышленный вариант изготавливается из обычных конструкционных сталей, но возможно производство оборудования и в спец исполнении: теплостойком (температура рабочей среды может достигать +200°С), устойчивыми к коррозии, взрывозащищенные или в комбинированном исполнении.

Основные варианты изготовления
