Радиальный вентилятор ВР 80-70 №10,0
Радиальные вентиляторы ВР 80-70 низкого давления одностороннего всасывания
Общие сведения
• Низкого давления
• Одностороннего всасывания
• Корпус – спиральный поворотный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса – 12
• Направление вращения – правое, левое
Категории: Вентиляторы, Радиальные вентиляторы
Описание
Вентилятор радиальный ВР 80-70 №10 низкого давления производится по ТУ 28.25.20-005-55528260-2021,
для взрывозащищенного исполнения ТУ 28.25.20-002-55528260-2021.
Радиальный вентилятор ВР 80-70 №10 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) и по 5-ой схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 12000 м³/ч до 46500 м³/ч. Вентиляторы ВР 80-70-10 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Температура рабочей среды до +80°С.
Радиальные вентиляторы низкого давления ВР 80-70
Вентиляторы радиальные ВР 80-70 развивают низкое давление (до 2000 Па) и работают на одностороннее всасывание рабочей среды. Вентагрегаты данной серии находят применение в вентиляционных системах общественных, промышленных, жилых и административных зданий и сооружений. Вентиляторы ВР 80-70 могут эксплуатироваться как в составе канальной вентиляции, так бесканальной (общеобменного или местного значения).
Рабочая среда – воздух или нейтральные газовоздушные смеси, удельное количество взвешенной пыли в которых не превышает концентрацию 0,1 г/м.куб. Предельная температура рабочей среды вентиляторов радиальных ВР 80-70 в базовом исполнении (не теплостойком) составляет +80°С.
Конструктивные особенности вентилятора ВР 80-70
Вентиляторы радиальные ВР 80-70 низкого давления поставляются заказчику в виде полностью готового к монтажу моноблока. На единой сварной станине скомпонованы поворотный корпус-«улитка», рабочее колесо и электропривод.
Радиальный вентилятор ВР 80-70 при монтаже на постоянном месте эксплуатации должен крепиться к жесткому основанию посредством анкерного крепежа. Для снижения вибрационных нагрузок и шумов рекомендуется использовать специальные виброизоляционные опоры (приобретаются отдельно на усмотрение заказчика).
Корпус вентилятора при монтаже может быть повернут относительно опорной станины под удобным углом к выходному воздуховоду с шагом 45 градусов. В базовом исполнении общепромышленного вентилятора корпус изготавливается из обычной конструкционной низкоуглеродистой стали. На корпусной детали для присоединения оборудования к вентиляционным воздуховодам предусмотрены фланцевые патрубки с отверстиями. Подключать вентилятор ВР 80-70 к воздуховодам можно напрямую или через гибкие вставки соответствующих типоразмеров.
В зависимости от схемы компоновки вентилятор радиальный ВР 80-70 может комплектоваться электроприводом в двух вариантах:
— соосное размещение двигателя относительно рабочего колеса;
— привод устанавливается на станине, а крутящий момент передается на рабочее колесо посредством ременной передачи.
По расположению привода относительно вращения крыльчатки радиальные вентиляторы условно делятся на «правые» и «левые». В целях безопасности ременная передача закрывается защитным кожухом из тонколистового металла.
Рабочее колесо насчитывает 12-ть лопаток, которые отогнуты в обратную вращению сторону.
Радиальные вентиляторы ВР 80-70 условия эксплуатации
Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях:
• Умеренного климата (У) от -45 С до +40 С;
• Тропического климата (Т) от -10 С до +45 С;
• Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.
Категория размещения – 2 и 3
При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.
Выпускаются вентиляторы радиальные ВР 80-70 в 10-ти типоразмерах. Общепромышленный вариант изготавливается из обычных конструкционных сталей, но возможно производство оборудования и в спец исполнении: теплостойком (температура рабочей среды может достигать +200°С), устойчивыми к коррозии, взрывозащищенные или в комбинированном исполнении.
Основные варианты изготовления
| Индекс | Назначение и материалы |
| — | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Исполнение 1
Технические характеристики Радиальные вентиляторы ВР 80-70 №10,0 , исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 0,9 | 725 | 4 | 132S8 | 12,0-27,3 | 620-245 | 420 | ДО-43 | 5 |
| 960 | 11 | 160S6 | 16,0-36,5 | 1090-430 | 484 | |||
| 0,95 | 725 | 5,5 | 132M8 | 17,1-29,0 | 740-370 | 423 | ||
| 960 | 15 | 160M6 | 23,0-38,5 | 1300-660 | 494 | |||
| 1 | 725 | 7,5 | 160S8 | 15,9-31,5 | 860-450 | 483 | ||
| 960 | 18,5 | 180M6 | 21,5-42,0 | 1500-790 | 543 | |||
| 1,05 | 725 | 11 | 160M8 | 17,0-35,5 | 1070-480 | 499 | ||
| 960 | 22 | 200M6 | 23,1-46,5 | 1800-840 | 577 | |||
| 1,1 | 725 | 11 | 160M8 | 17,6-35,8 | 1210-575 | 499 | ||
*При изменении типа двигателя масса может меняться

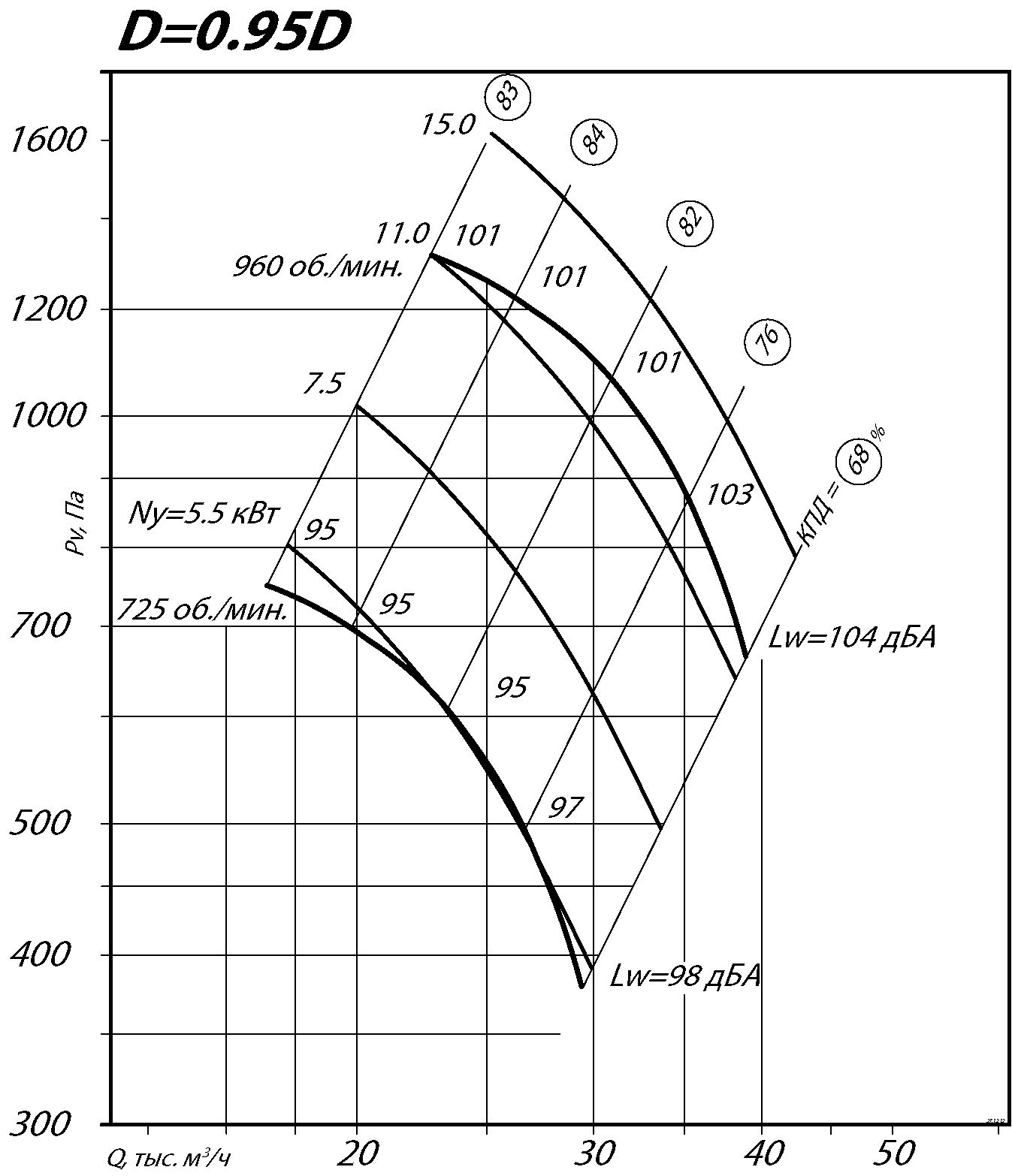

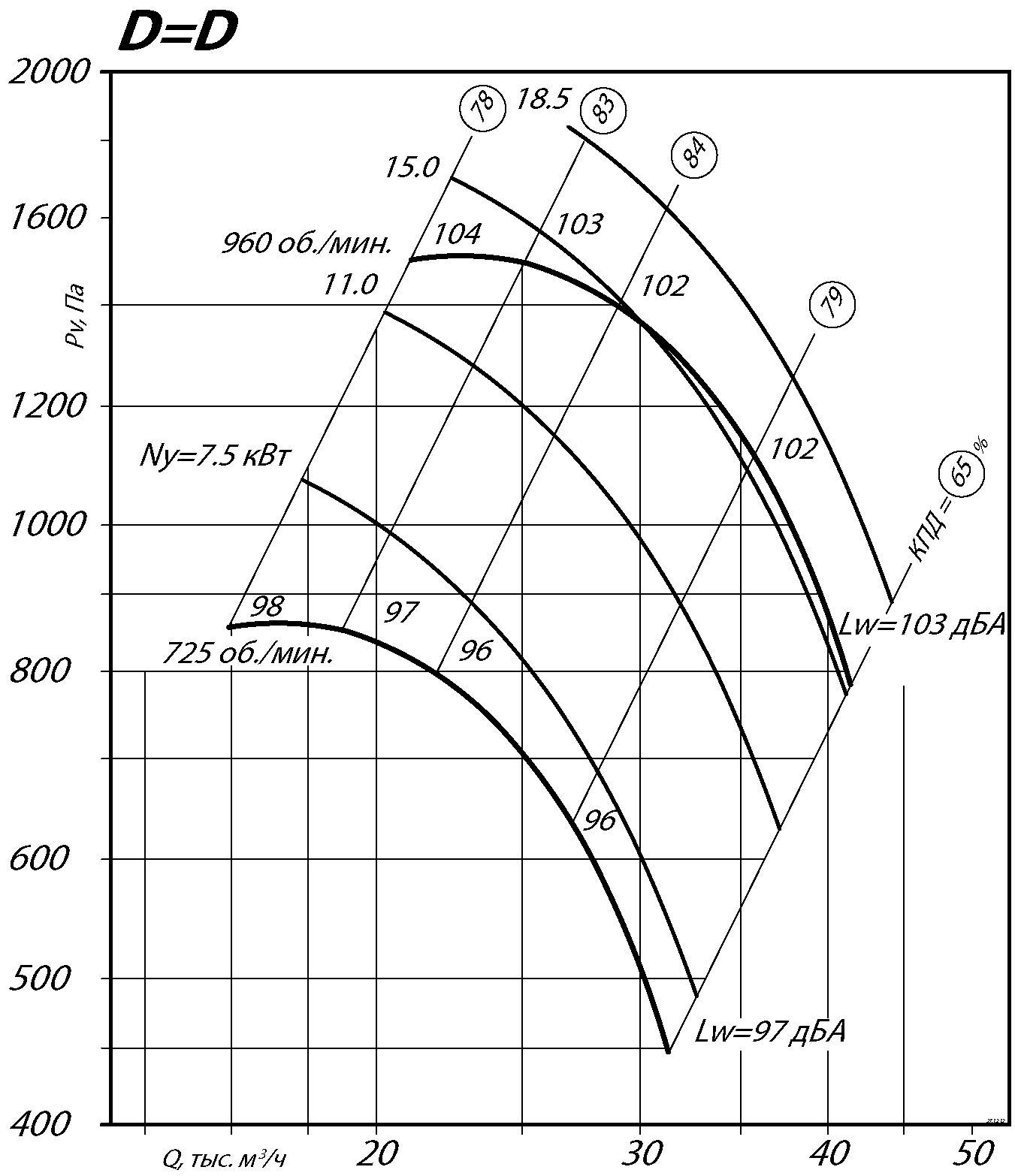

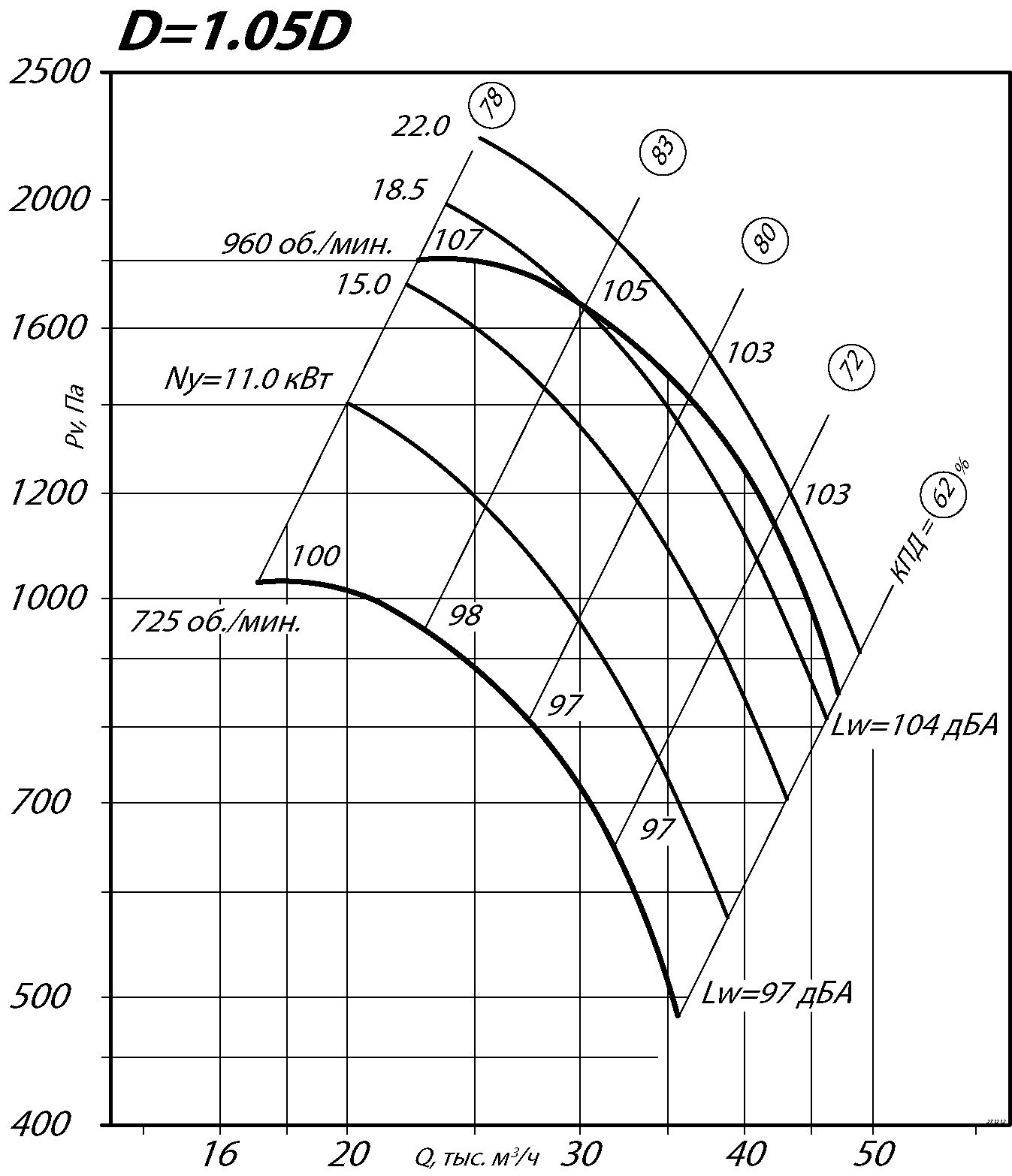

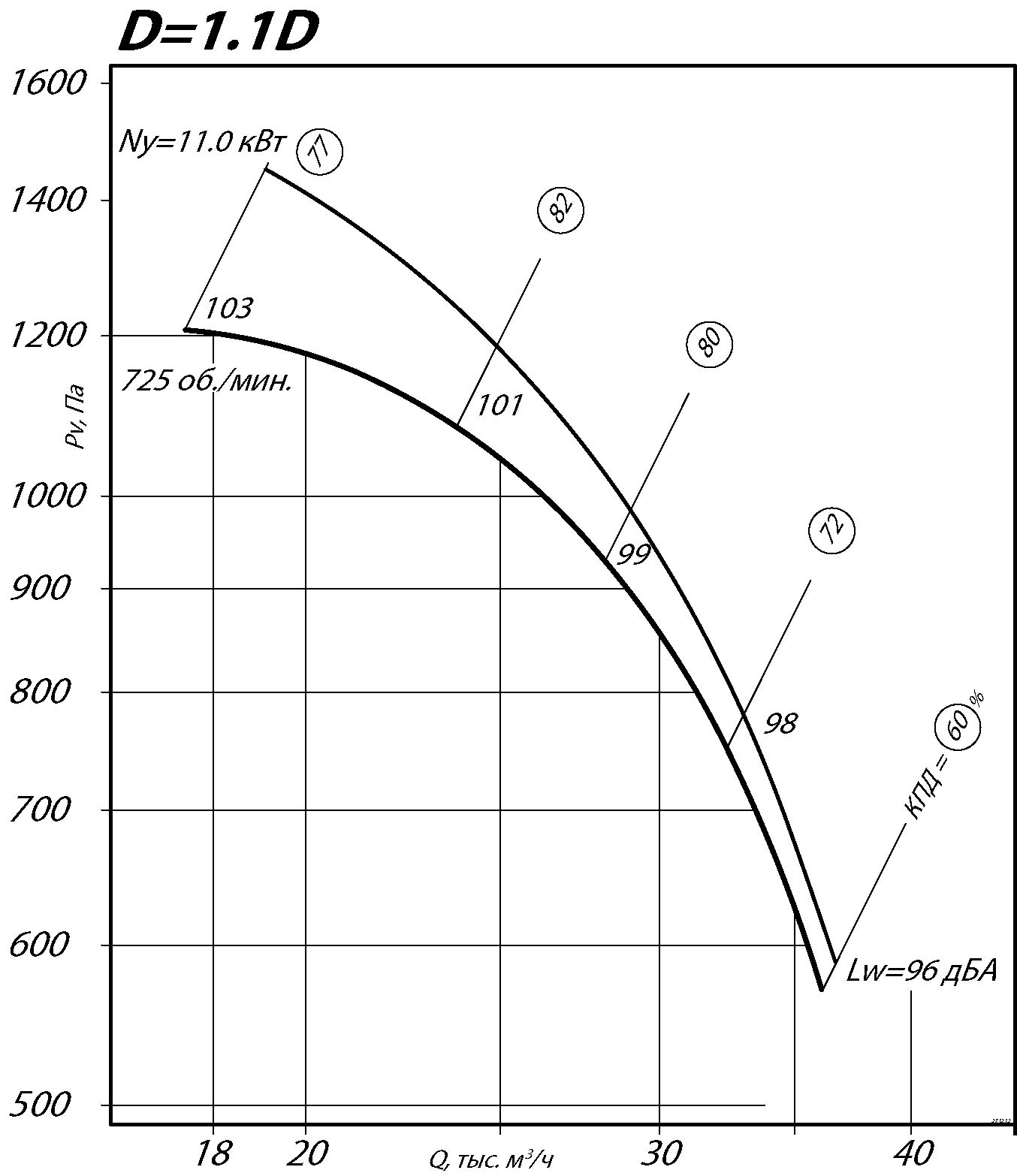

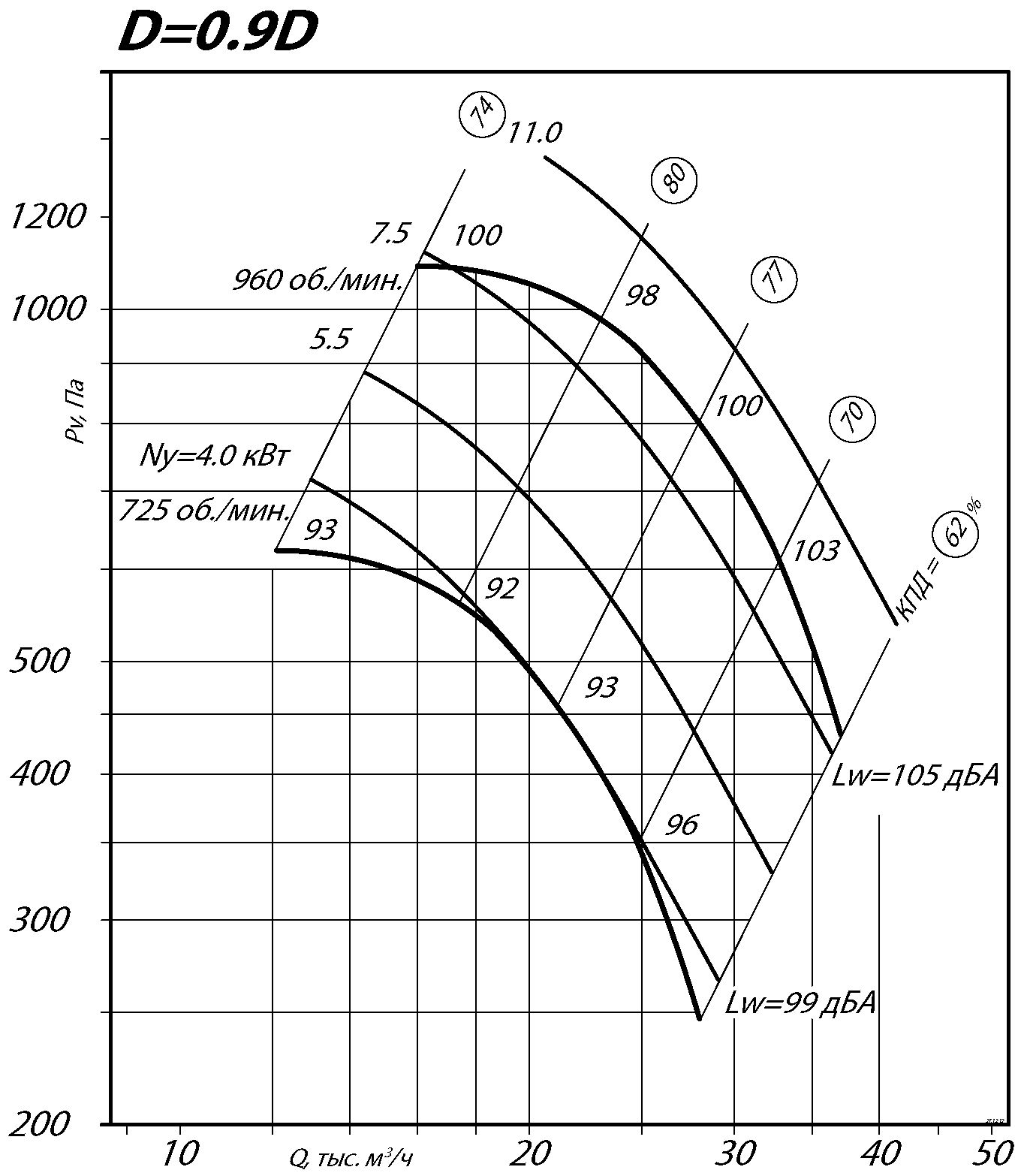

Аэродинамические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №10 Исполнение 1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №10 Исполнение 1, зависящие от положения корпуса

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 91 | 94 | 90 | 88 | 85 | 80 | 73 | 64 | 90 |
| 1000 | 92 | 95 | 100 | 96 | 94 | 91 | 86 | 79 | 99 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Исполнение 5
Технические характеристики Радиальные вентиляторы ВР 80-70 №10,0 , исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 1 | 395 | 1,1 | подбор | 7,05-17,1 | 251-107 | 746 | ДО-43 | 6 |
| 440 | 1,5 | подбор | 7,9-19,0 | 315-130 | 746 | |||
| 505 | 2,2 | подбор | 9,0-22,5 | 410-175 | 746 | |||
| 560 | 3 | подбор | 10,0-24,7 | 505-212 | 746 | |||
| 620 | 4 | подбор | 11,0-26,5 | 620-255 | 746 | |||
| 690 | 5,5 | подбор | 12,3-30,1 | 780-325 | 746 | |||
| 775 | 7,5 | подбор | 13,9-33,9 | 990-400 | 746 | |||
| 880 | 11 | подбор | 15,8-37,5 | 1250-530 | 746 | |||
| 1050 | 18,5 | подбор | 18,4-45,3 | 1800-720 | 746 | |||
*При изменении типа двигателя масса может меняться

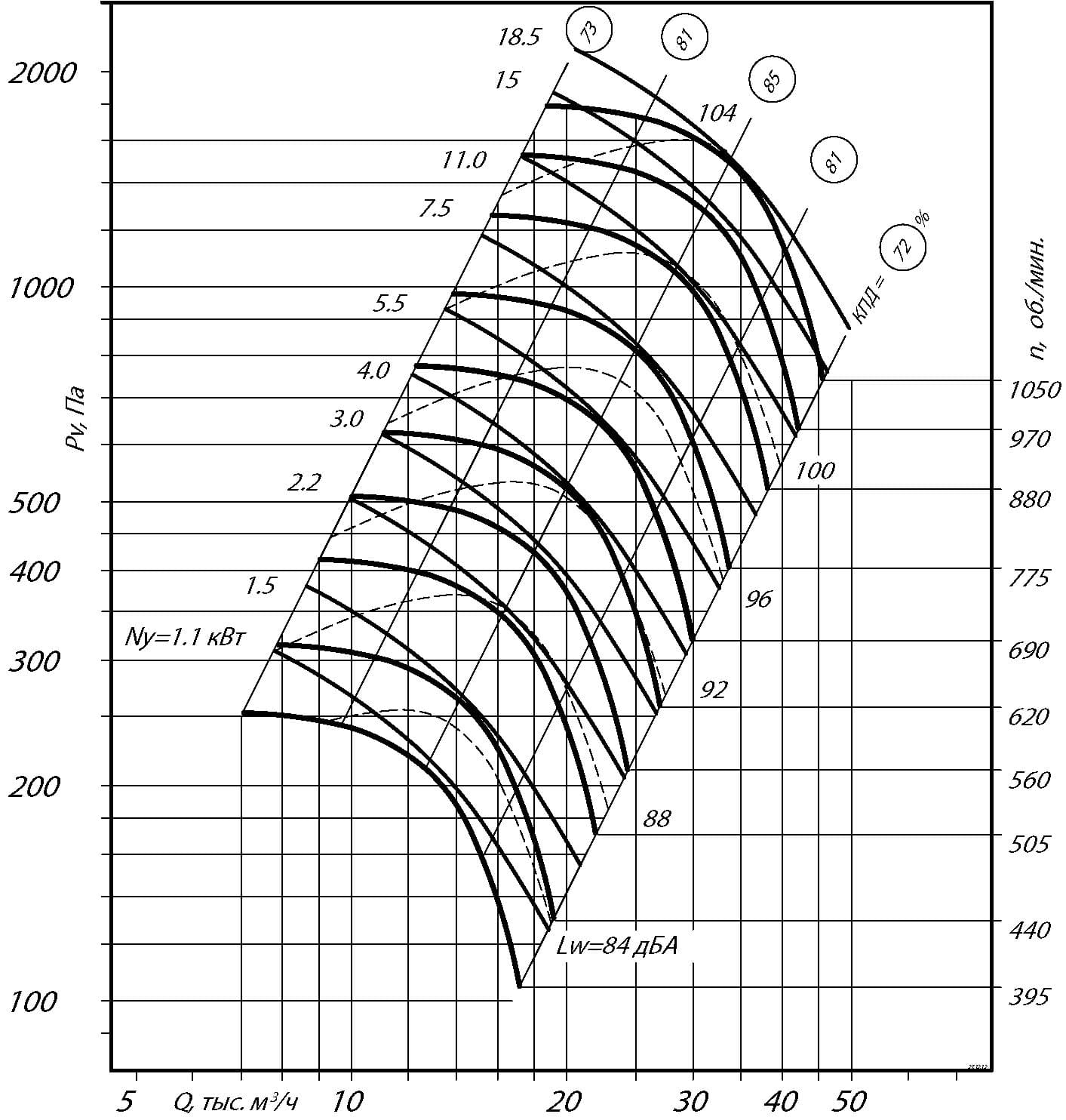

Аэродинамические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 5

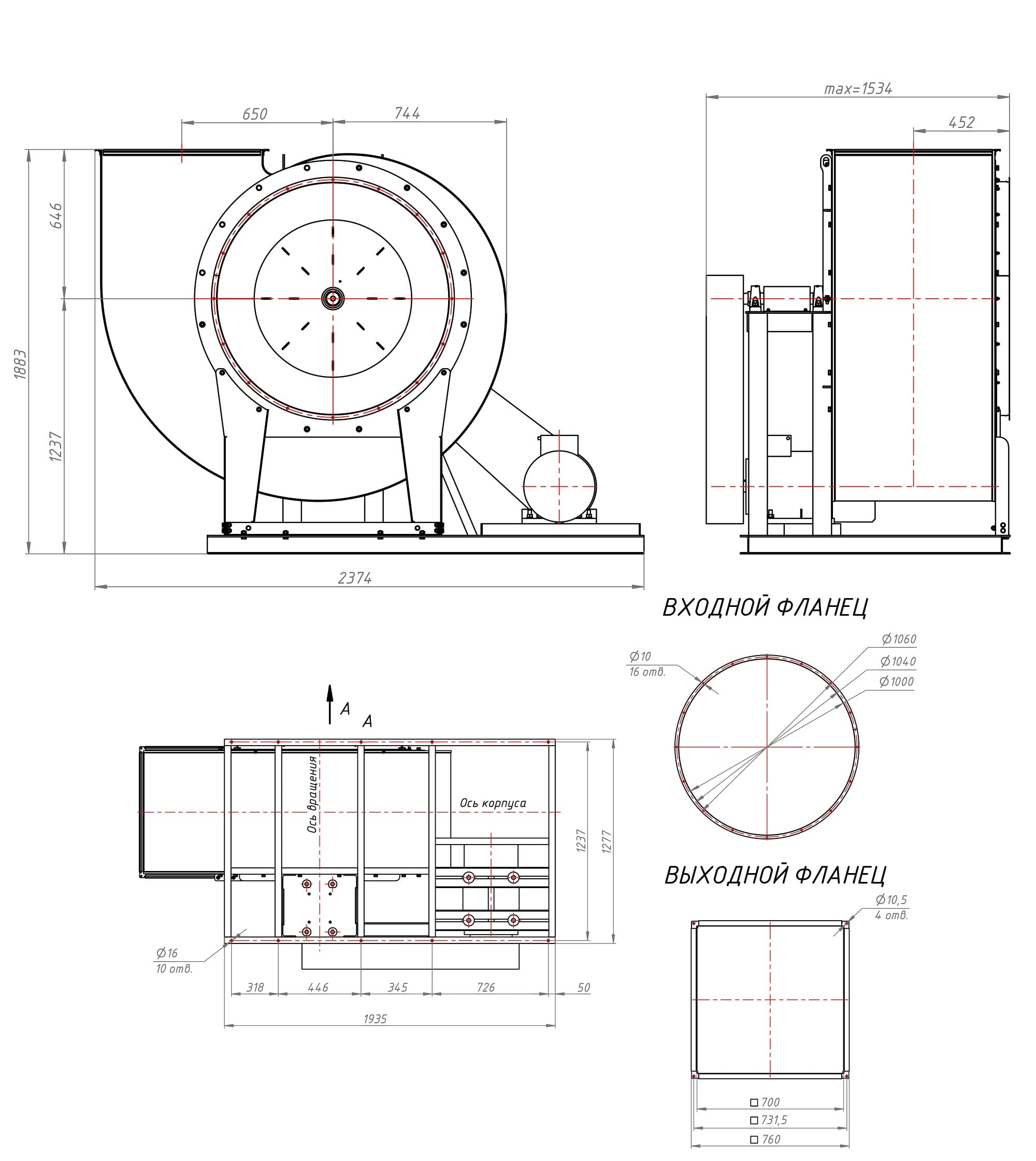

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №10 Исполнение 5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №10 Исполнение 5, зависящие от положения корпуса

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

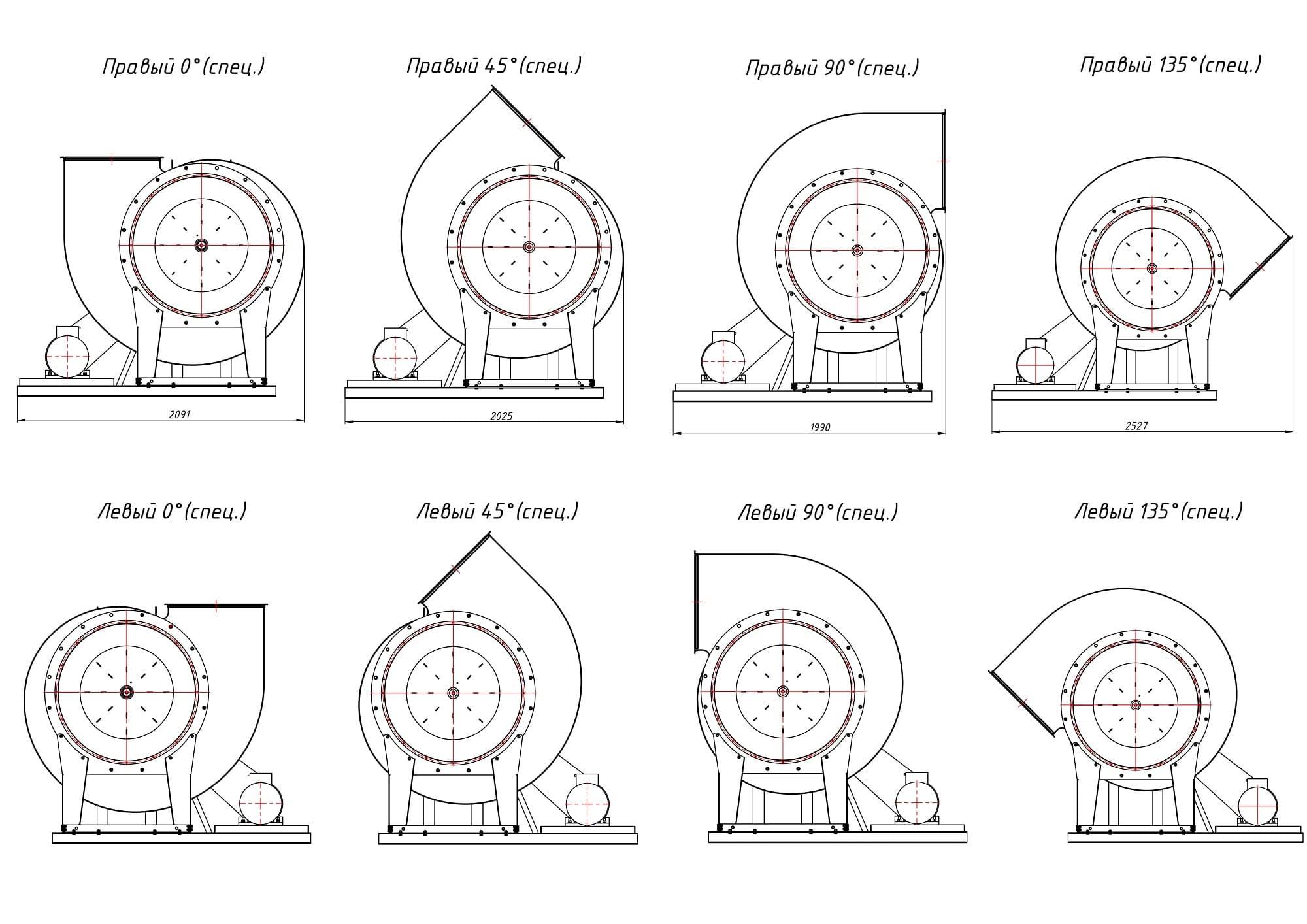

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №10 Исполнение 5 (спец.), зависящие от положения корпуса

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-70 №10 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 615 | 88 | 90 | 86 | 84 | 81 | 76 | 69 | 60 | 86 |
| 685 | 91 | 93 | 89 | 87 | 84 | 79 | 72 | 63 | 89 |
| 770 | 93 | 95 | 91 | 89 | 86 | 81 | 74 | 63 | 91 |
| 865 | 95 | 98 | 94 | 92 | 89 | 84 | 77 | 68 | 94 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
