Радиальный вентилятор ВР 80-70 №4,0
Радиальные вентиляторы ВР 80-70 низкого давления одностороннего всасывания
Общие сведения
• Низкого давления
• Одностороннего всасывания
• Корпус – спиральный поворотный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса – 12
• Направление вращения – правое, левое
Категории: Вентиляторы, Радиальные вентиляторы
Описание
Вентилятор радиальный ВР 80-70 №4 низкого давления производится по ТУ 28.25.20-005-55528260-2021,
для взрывозащищенного исполнения ТУ 28.25.20-002-55528260-2021.
Радиальный вентилятор ВР 80-70 №4 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность такого вентилятора от 1030 м³/ч до 9200 м³/ч. Вентиляторы ВР 80-70-4 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Допустимая температура рабочей среды до +80°С.
Радиальные вентиляторы низкого давления ВР 80-70
Вентиляторы радиальные ВР 80-70 развивают низкое давление (до 2000 Па) и работают на одностороннее всасывание рабочей среды. Вентагрегаты данной серии находят применение в вентиляционных системах общественных, промышленных, жилых и административных зданий и сооружений. Вентиляторы ВР 80-70 могут эксплуатироваться как в составе канальной вентиляции, так бесканальной (общеобменного или местного значения).
Рабочая среда – воздух или нейтральные газовоздушные смеси, удельное количество взвешенной пыли в которых не превышает концентрацию 0,1 г/м.куб. Предельная температура рабочей среды вентиляторов радиальных ВР 80-70 в базовом исполнении (не теплостойком) составляет +80°С.
Конструктивные особенности вентилятора ВР 80-70

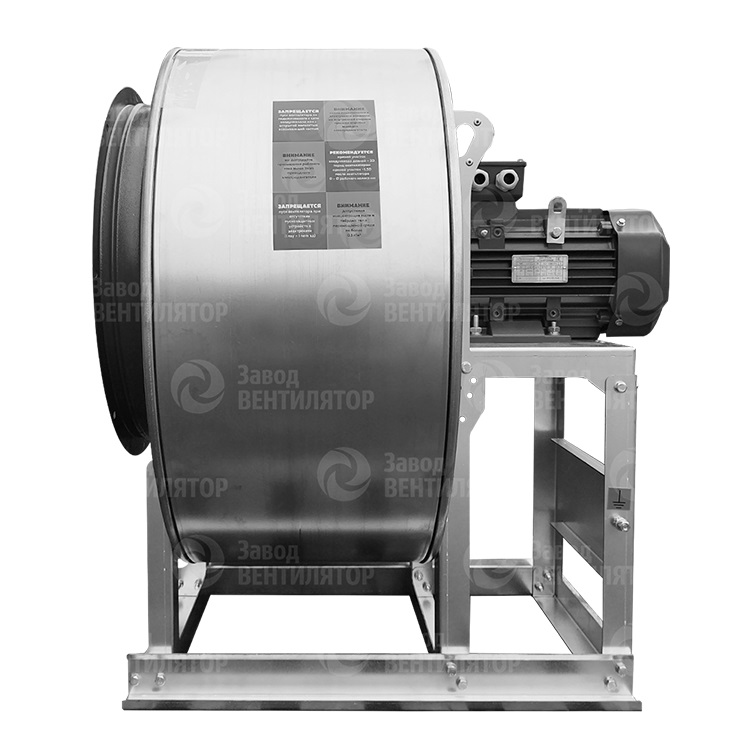

Вентиляторы радиальные ВР 80-70 низкого давления поставляются заказчику в виде полностью готового к монтажу моноблока. На единой сварной станине скомпонованы поворотный корпус-«улитка», рабочее колесо и электропривод.
Радиальный вентилятор ВР 80-70 при монтаже на постоянном месте эксплуатации должен крепиться к жесткому основанию посредством анкерного крепежа. Для снижения вибрационных нагрузок и шумов рекомендуется использовать специальные виброизоляционные опоры (приобретаются отдельно на усмотрение заказчика).
Корпус вентилятора при монтаже может быть повернут относительно опорной станины под удобным углом к выходному воздуховоду с шагом 45 градусов. В базовом исполнении общепромышленного вентилятора корпус изготавливается из обычной конструкционной низкоуглеродистой стали. На корпусной детали для присоединения оборудования к вентиляционным воздуховодам предусмотрены фланцевые патрубки с отверстиями. Подключать вентилятор ВР 80-70 к воздуховодам можно напрямую или через гибкие вставки соответствующих типоразмеров.
В зависимости от схемы компоновки вентилятор радиальный ВР 80-70 может комплектоваться электроприводом в двух вариантах:
— соосное размещение двигателя относительно рабочего колеса;

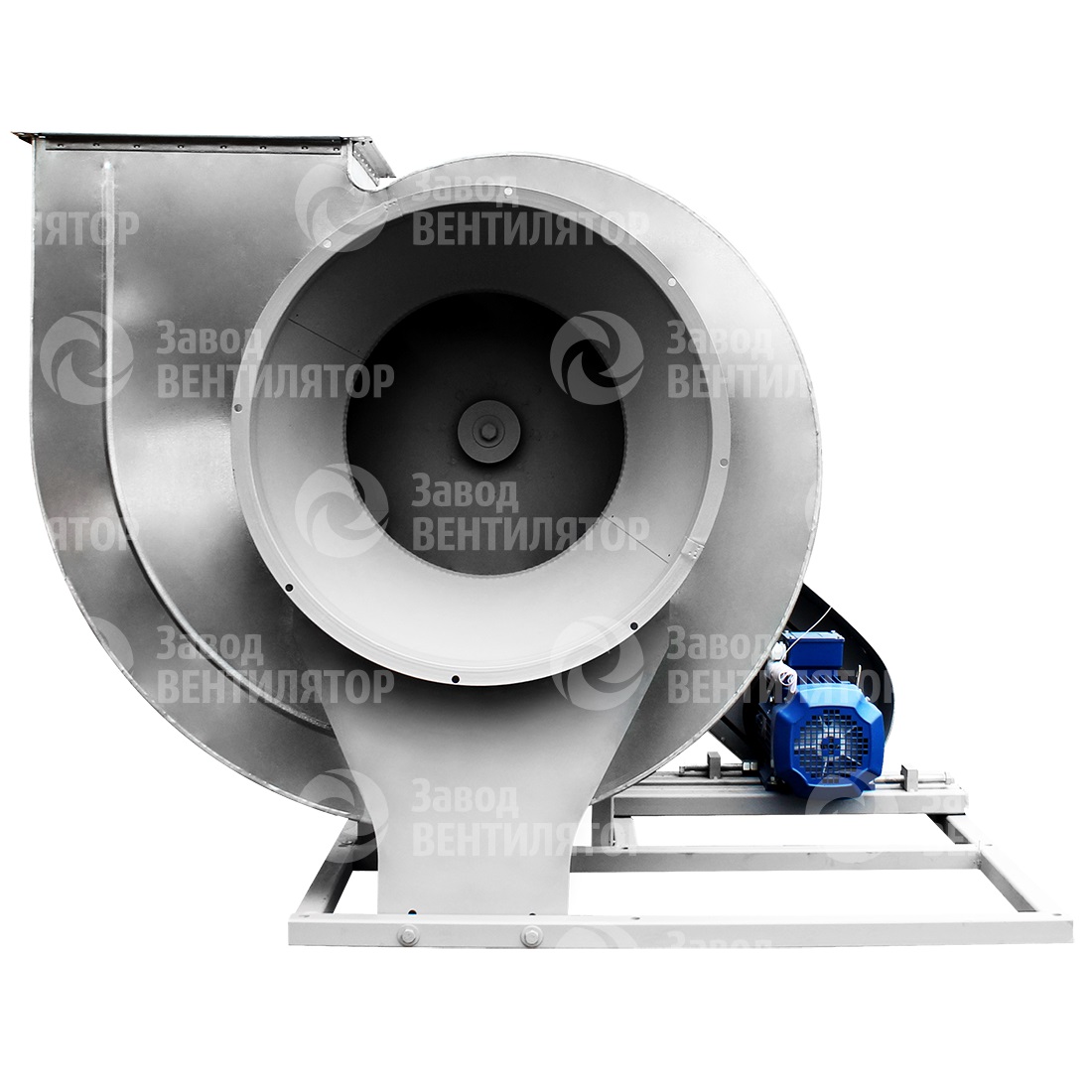

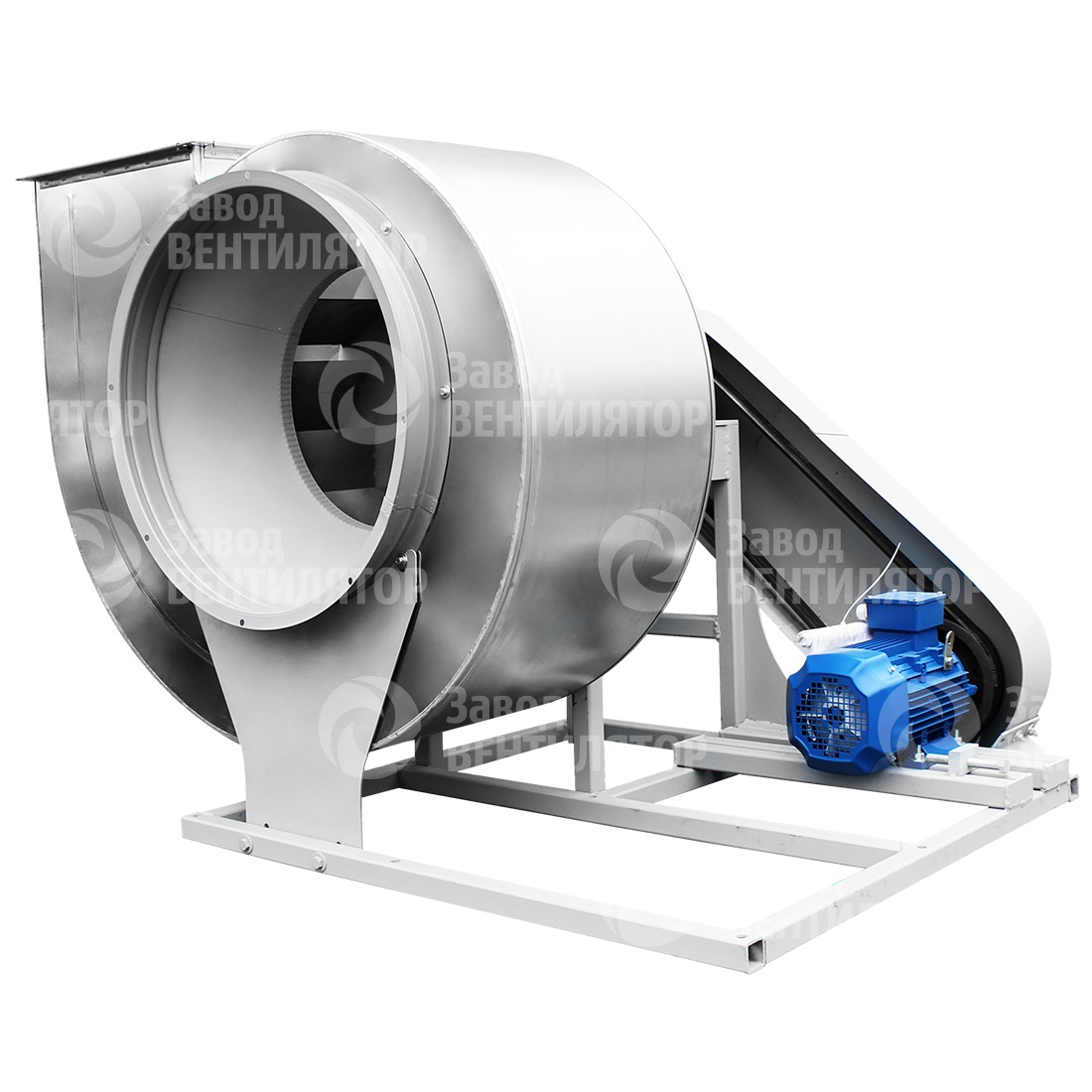

— привод устанавливается на станине, а крутящий момент передается на рабочее колесо посредством ременной передачи.
По расположению привода относительно вращения крыльчатки радиальные вентиляторы условно делятся на «правые» и «левые». В целях безопасности ременная передача закрывается защитным кожухом из тонколистового металла.
Рабочее колесо насчитывает 12-ть лопаток, которые отогнуты в обратную вращению сторону.
Радиальные вентиляторы ВР 80-70 условия эксплуатации
Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях:
• Умеренного климата (У) от -45 С до +40 С;
• Тропического климата (Т) от -10 С до +45 С;
• Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.
Категория размещения – 2 и 3
При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.
Выпускаются вентиляторы радиальные ВР 80-70 в 10-ти типоразмерах. Общепромышленный вариант изготавливается из обычных конструкционных сталей, но возможно производство оборудования и в спец исполнении: теплостойком (температура рабочей среды может достигать +200°С), устойчивыми к коррозии, взрывозащищенные или в комбинированном исполнении.
Основные варианты изготовления
| Индекс | Назначение и материалы |
| — | Общепромышленное исполнение, материал – углеродистая сталь |
| Ж2 | Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до +200°С), материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| К1Ж2 | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура – до +200 °C) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВЖ2 | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь (допустимая температура – до +200 °C) |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Исполнение 1
Технические характеристики Радиальные вентиляторы ВР 80-70 №4,0 , исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч |
Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 0,9 | 960 | 0,18 | 63A6 | 1,03-2,4 | 167-68 | 48 | ДО-39 | 4 |
| 1450 | 0,55 | 71A4 | 1,55-3,58 | 375-155 | 51 | |||
| 2900 | 4 | 100S2 | 3,04-1,18 | 1511-608 | 72 | |||
| 0,95 | 960 | 0,18 | 63A6 | 1,43-2,5 | 205-105 | 48 | ||
| 1450 | 0,55 | 71A4 | 2,2-3,75 | 460-240 | 51 | |||
| 2900 | 4 | 100S2 | 4,33-7,52 | 1859-927 | 72 | |||
| 1 | 960 | 0,25 | 63B6 | 1,25-2,95 | 230-130 | 49 | ||
| 1450 | 0,75 | 71В4 | 1,85-4,3 | 520-290 | 52 | |||
| 2900 | 5,5 | 100L2 | 3,8-8,8 | 2100-1190 | 80 | |||
| 1,05 | 960 | 0,37 | 71A6 | 1,5-3,0 | 280-130 | 52 | ||
| 1450 | 1,1 | 80A4 | 2,2-4,5 | 610-300 | 57 | |||
| 2900 | 7,5 | 112M2 | 4,3-9,1 | 2500-1250 | 95 | |||
| 1,1 | 960 | 0,37 | 71A6 | 1,45-3,1 | 325-158 | 52 | ||
| 1450 | 1,1 | 80A4 | 2,2-4,6 | 750-350 | 57 | |||
| 2900 | 7,5 | 112M2 | 4,4-9,2 | 2950-1400 | 95 | |||
*При изменении типа двигателя масса может меняться

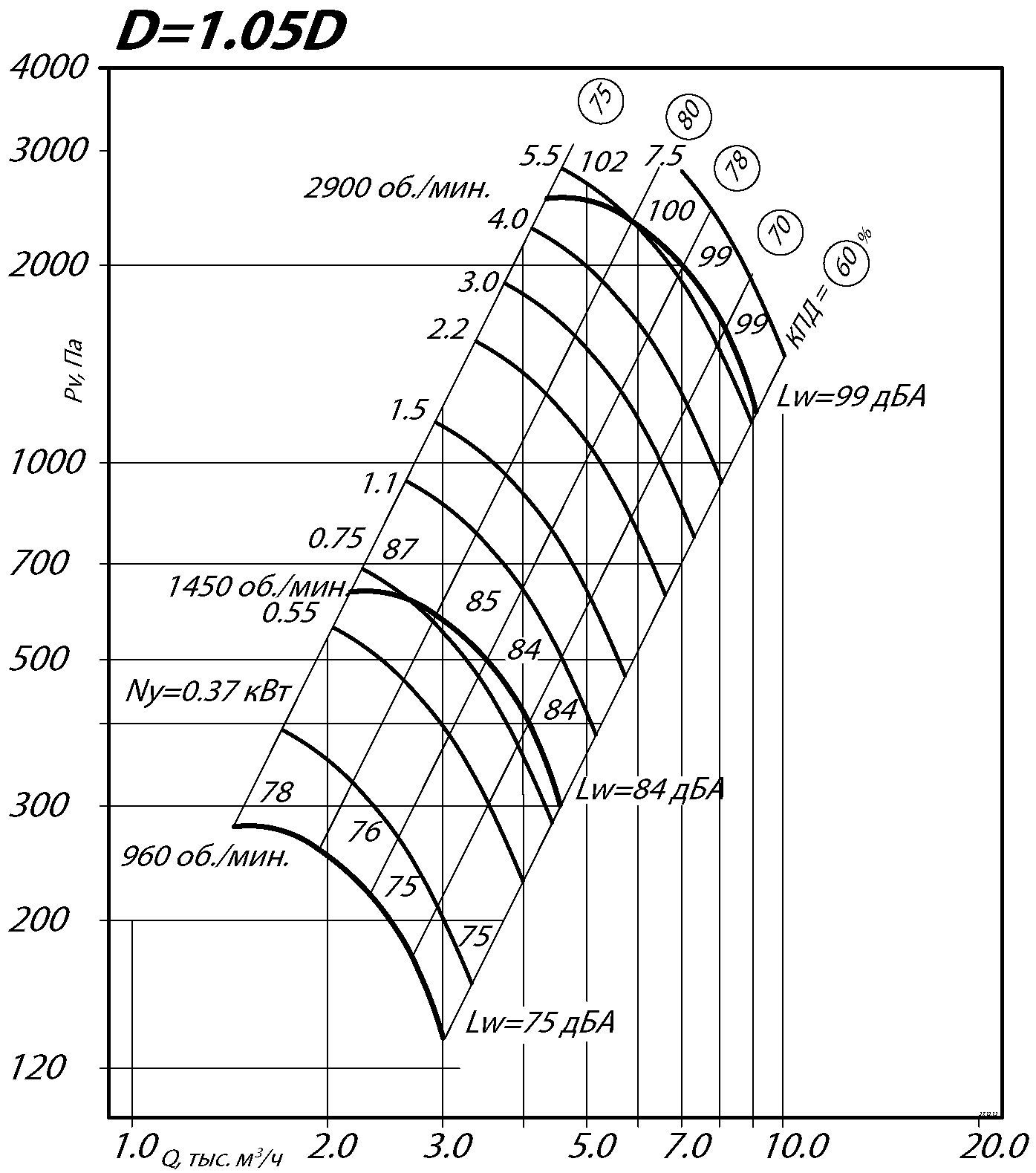

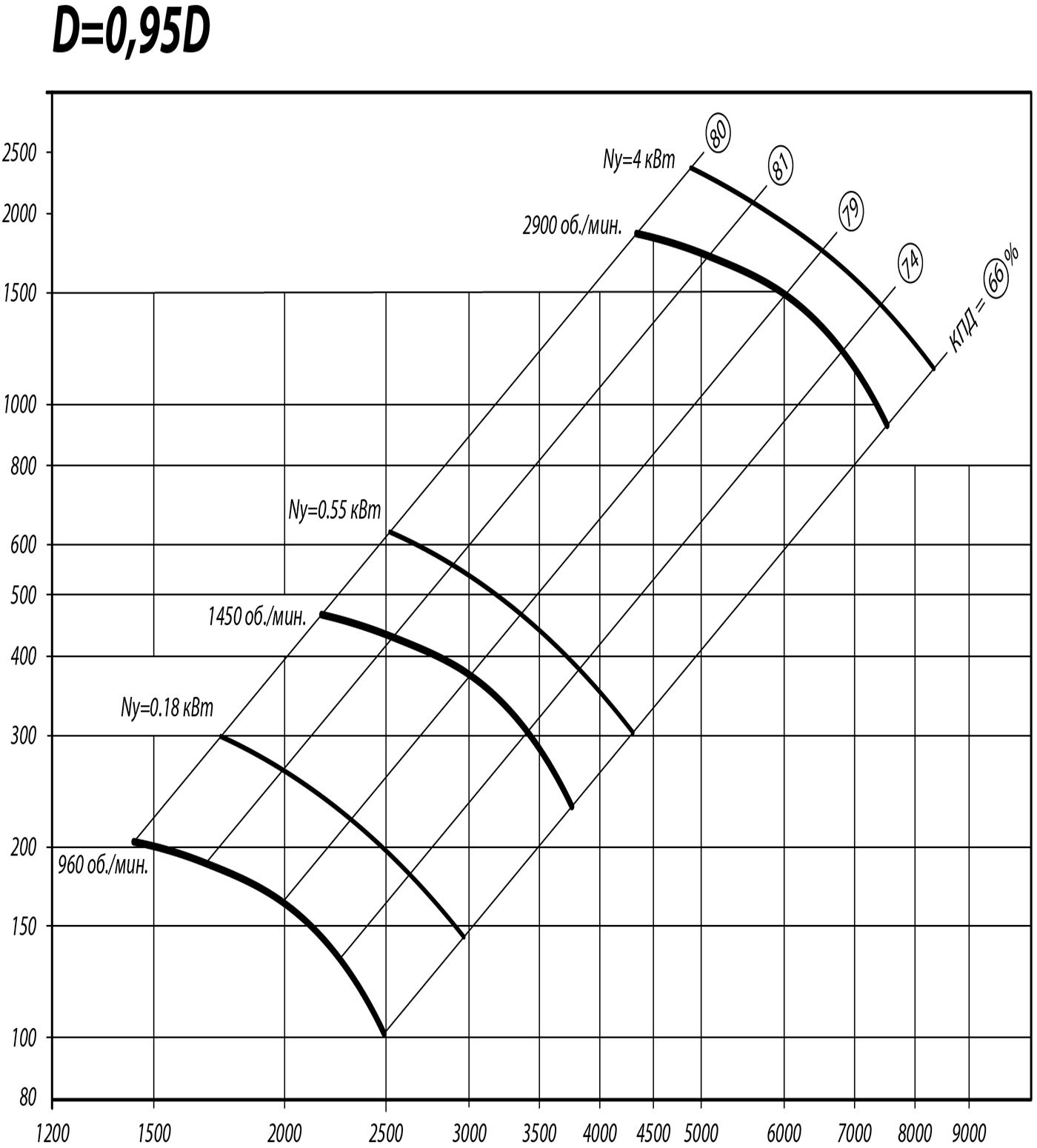

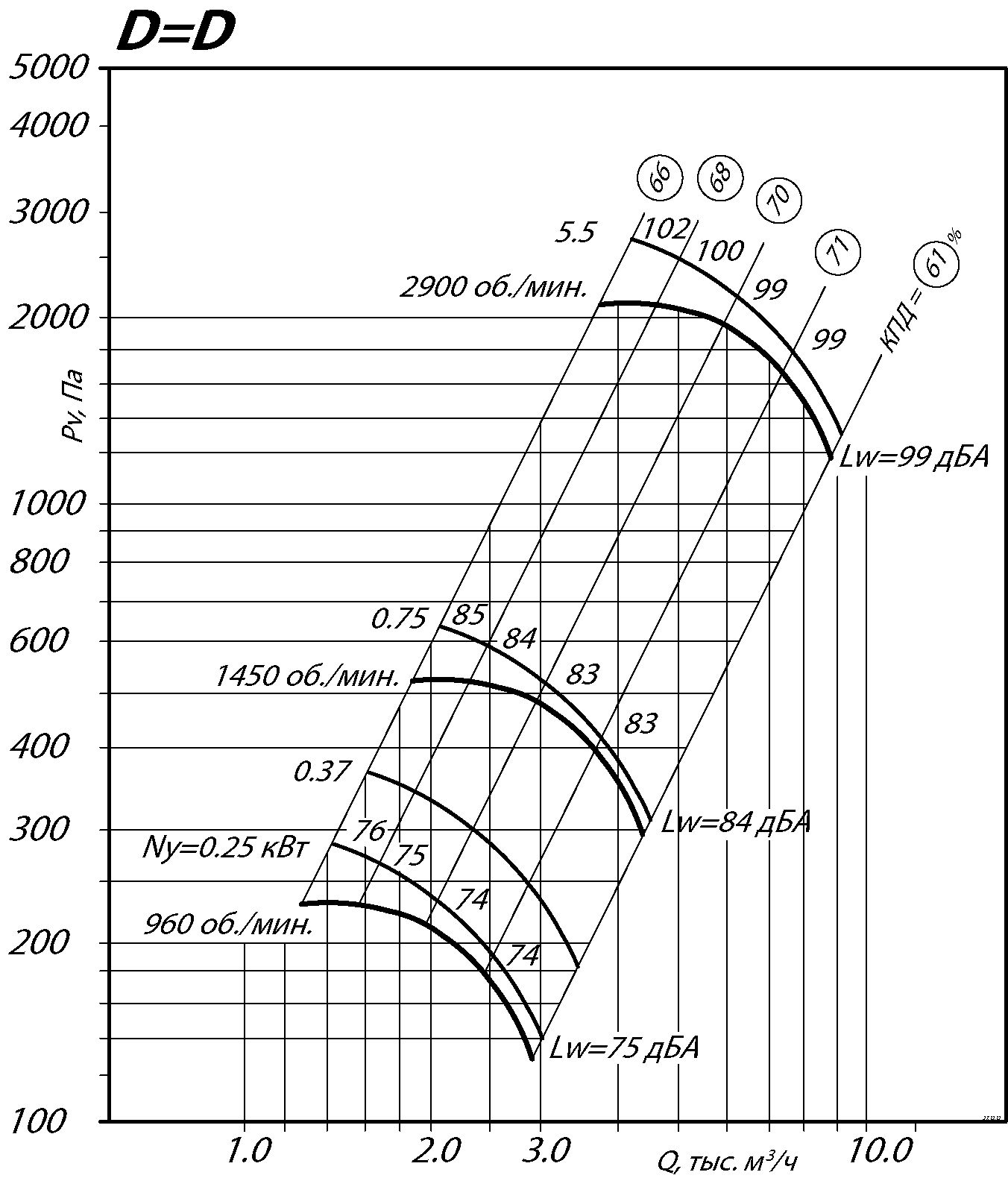

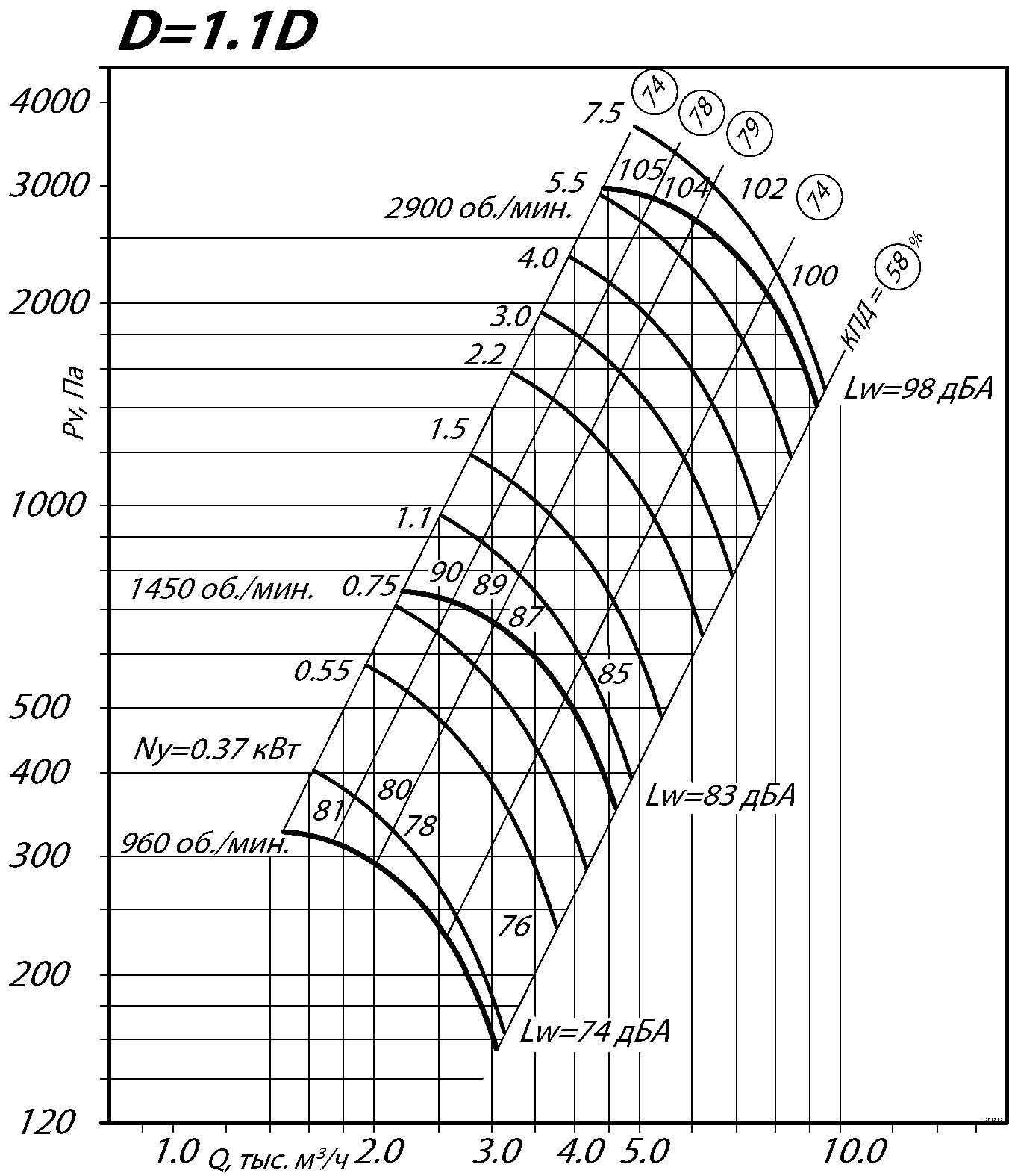

Аэродинамические характеристики радиального вентилятора ВР 80-70 №4 Исполнение 1

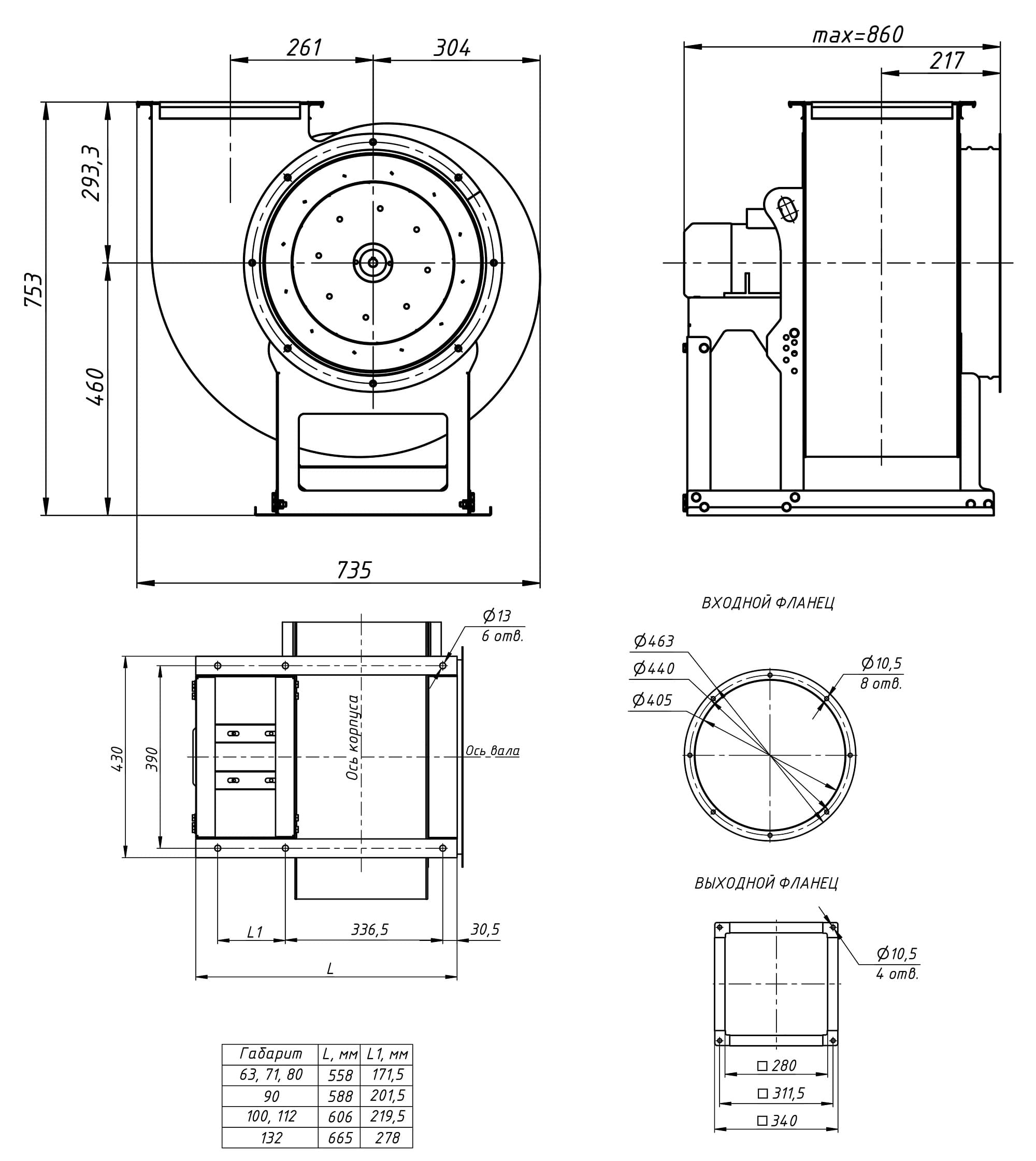

Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №4 Исполнение 1

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-70 №4 Исполнение 1, зависящие от положения корпуса

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-70 №4 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 66 | 68 | 76 | 69 | 67 | 65 | 57 | 48 | 74 |
| 3000 | 79 | 81 | 84 | 92 | 85 | 83 | 81 | 73 | 92 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
