Радиальный вентилятор ВР 280-46 №3,15

Вентилятор радиальный ВР 280-46 №3,15 среднего давления производится по ТУ 28.25.20-005-55528260-2021, для общеобменного исполнения, ТУ 28.25.20-002-55528260-2021 для взрывозащищенного исполнения.

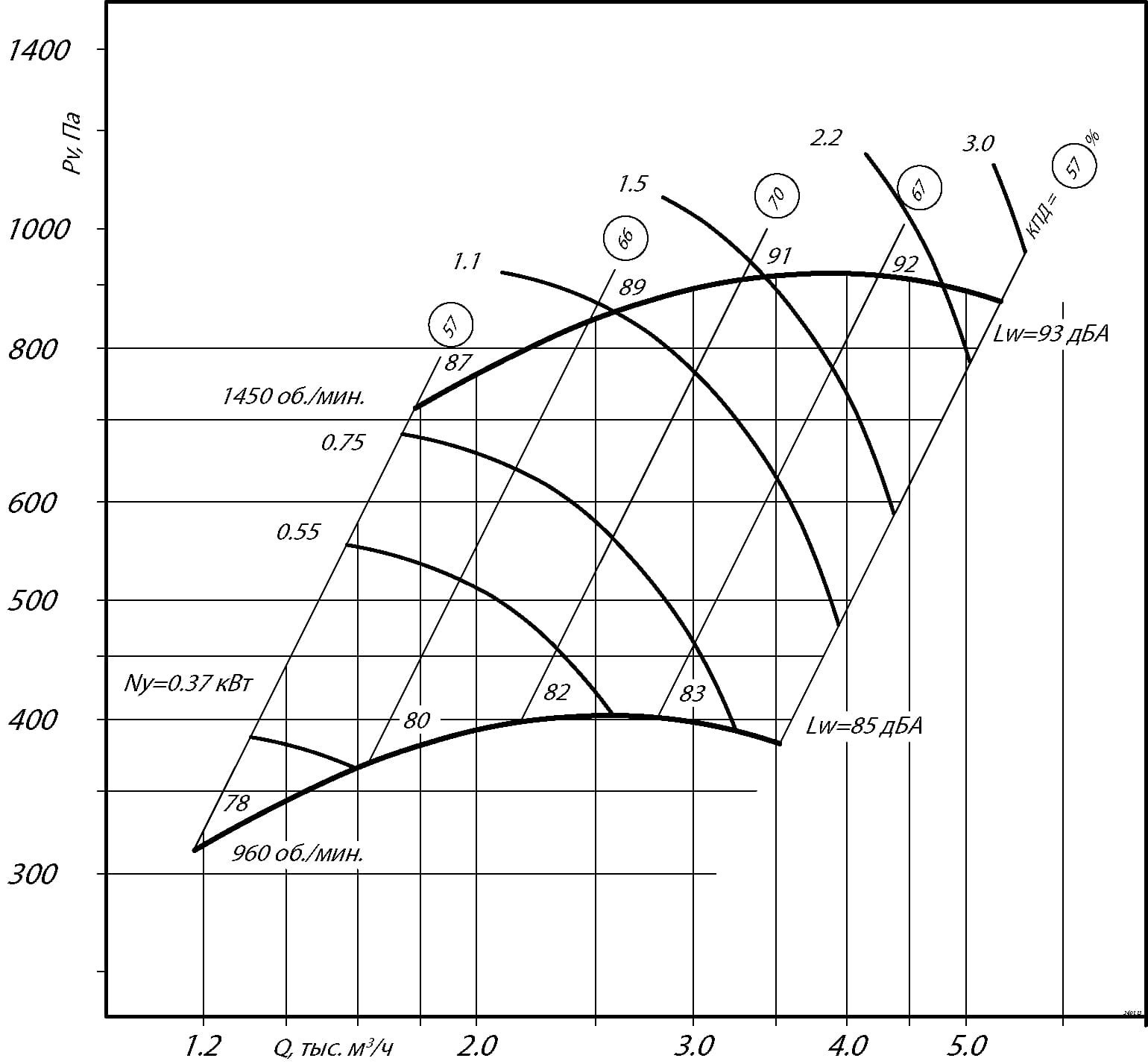

Радиальный вентилятор ВР 280-46 №3,15 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность такого вентилятора от 1180 м³/ч до 5400 м³/ч., предельная температура рабочей среды до +80°С. Вентиляторы ВР 280-46-3,15 применяют в системах вентиляции и отопления помещений различной площади и назначения, где требуется высокий КПД и низкий уровень шума. Могут подключаться к системе воздуховодов, устанавливаться на крыше или стенах здания.

Радиальные вентиляторы среднего давления ВР 280-46

Вентиляторы радиальные ВР 280-46 способны развивать среднее аэродинамическое давление и работают по принципу одностороннего всасывания. Данный тип вентоборудования находит применение в системах принудительного воздухообеспечения и воздушного отопления промышленных, полупромышленных и административных зданий.

Рабочая среда – очищенный с помощью механических фильтров воздух или неагрессивные газовоздушные смеси. Предельная температура рабочей среды – плюс 80°С для вентиляторов ВР 280-46 общепромышленного исполнения и +200°С для теплостойких агрегатов.

Предельное содержание взвешенной пыли в воздухе для гарантированной работоспособности вентагрегатов данной серии составляет 0,1 г/м.куб.

Конструктивные особенности вентилятора ВР 280-46

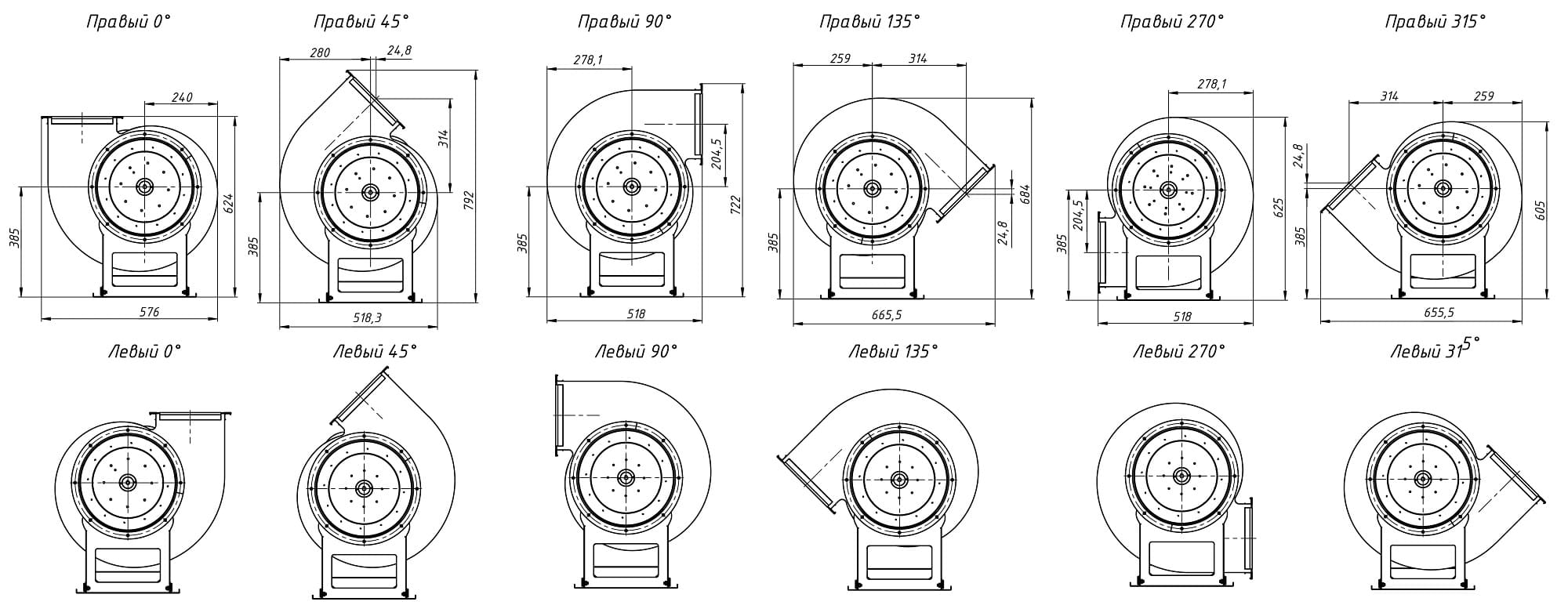

Все узлы и детали вентилятора радиального ВР 280-46 среднего давления скомпонованы на единой опорной станине, выполненной в виде сварной металлоконструкции. Функцию корпуса выполняет спиралевидный поворотный кожух из тонколистового металла. При монтаже корпус можно развернуть на удобный для подсоединения выходного воздуховода угол (шаг поворота – 45 градусов).

Вентиляторы ВР 280-46 изготавливаются по 1-ой конструктивной схеме (с непосредственным соединением с двигателем),по 3-ей схеме (РК соединяется с электродвигателем через промежуточную подшипниковую опору) и по 5-ой схеме (с ременным приводом) исполнения.

Опорная станина при монтажных работах должна жестко крепиться на несущей поверхности посредством анкерных болтов. Для уменьшения шумов и вибраций рекомендуется дополнительно использовать виброизоляторы (не входят в базовый объем поставки вентилятора ВР 280-46 и приобретаются отдельно по усмотрению заказчика).

Вентиляторы радиальные ВР 280-46 условия эксплуатации

Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях:

— умеренного климата (У) от -45 С до +40 С;
— тропического климата (Т) от -10 С до +45 С;
— умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.

Категория размещения – 2 и 3.

При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.

Номенклатурный ряд вентиляторов радиальных ВР 280-46 среднего давления насчитывает 9-ть типоразмеров. Базовое исполнение – общепромышленное, для нормальных условий эксплуатации. Также можно купить вентилятор ВР 280-46 в специсполнении: теплостойкий, коррозионностойкий или взрывозащищенный, либо же в комбинации перечисленных исполнений.

Основные варианты изготовления
