Радиальный вентилятор ВЦ 14-46 №6,3

Вентилятор радиальный ВЦ 14-46 №6,3 среднего давления производится по ТУ 28.25.20-005-55528260-2021, для общеобменного исполнения, ТУ 28.25.20-002-55528260-2021 для взрывозащищенного исполнения.

Радиальный вентилятор ВЦ 14-46 №6,3 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) и по 5-ой схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 7500 м³/ч до 33100 м³/ч., предельная температура рабочей среды до +80°С. Вентиляторы ВЦ 14-46-6,3 применяют в системах вентиляции и отопления помещений различной площади и назначения, где требуется высокий КПД. Могут подключаться к системе воздуховодов, устанавливаться на крыше или стенах здания.

Радиальные вентиляторы среднего давления ВЦ 14-46

Вентиляторы центробежные ВЦ 14-46 развивают среднее аэродинамическое давление при одностороннем всасывании рабочей среды. Основное назначение находят при организации принудительного воздухообмена или воздушного отопления в зданиях и сооружениях различного значения: складских, производственных, общественных, административных и др.

Радиальные вентиляторы ВЦ 14-46 среднего давления могут эксплуатироваться как самостоятельная единица оборудования, так и в составе сложной вентиляционной сети с разветвленными воздуховодами. Также допускается применение вентиляторов центробежных ВЦ 14-46 в составе технологических установок, где технологией требуется перемещать воздух или неагрессивные газовоздушные среды.

Вентиляторы радиальные данной серии предназначены для работы с воздухом и нейтральными газовоздушными средами, содержание пыли и взвешенных частиц в которых не превышает 0,1 г/м.куб. Допустимый температурный режим:

— плюс 80°С для агрегатов общепромышленного исполнения;
— плюс 200°С для теплостойких.

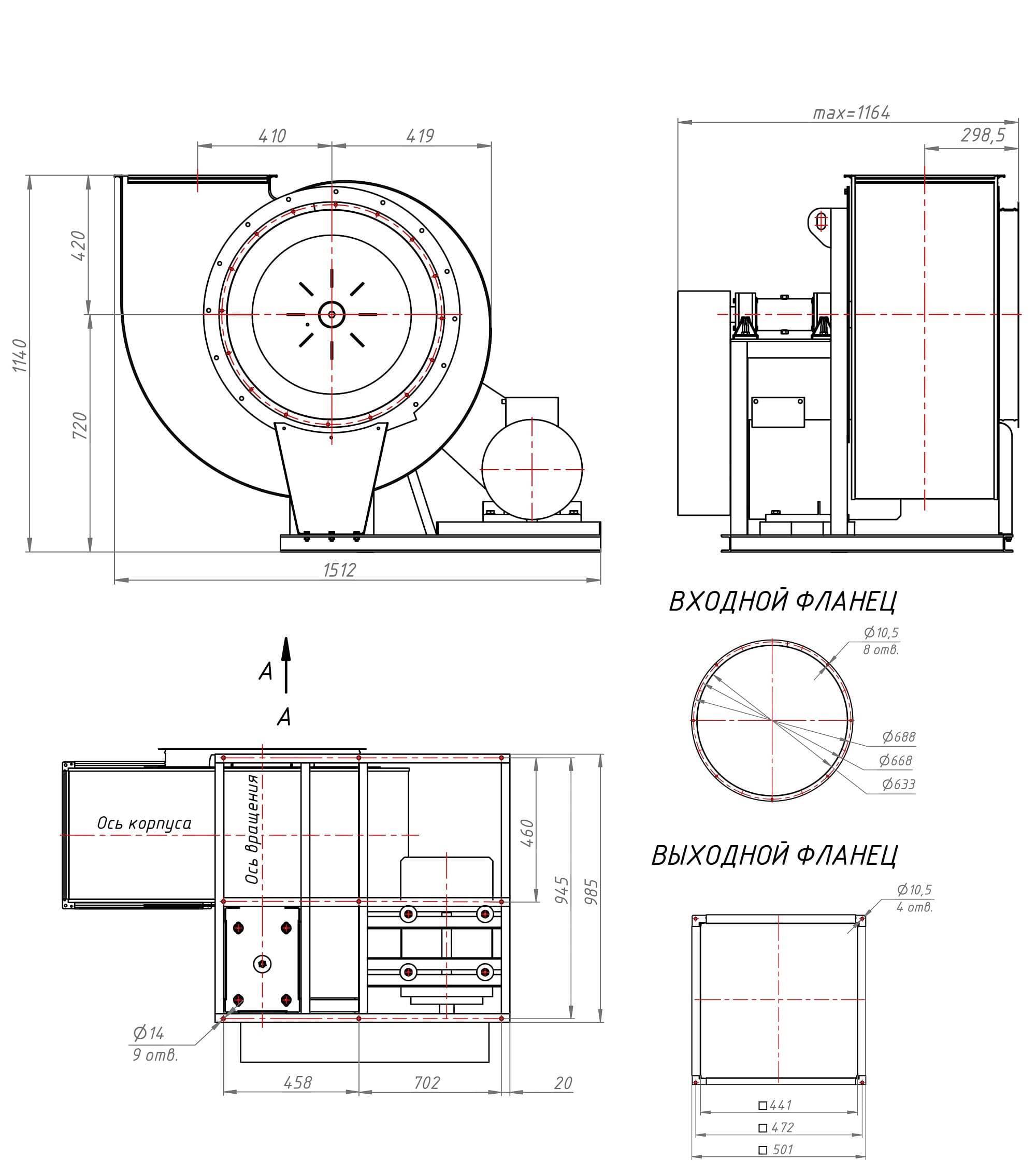

Конструктивные особенности вентилятора ВЦ 14-46

В базовую комплектацию вентилятора центробежного ВЦ 14-46 среднего давления входят:

— опорная станина в виде металлоконструкции из стального проката;
— спирально-поворотный кожух из тонколистовой стали;
— рабочее колесо с 32-мя загнутыми вперед лопатками;
— электропривод, расположенный соосно рабочему колесу.

Вентилятор ВЦ 14-46 устанавливается на жестком несущем основании и фиксируется анкерным крепежом. Для снижения вибраций и шума могут быть применены специальные виброизоляционные пружинные или резиновые опоры.

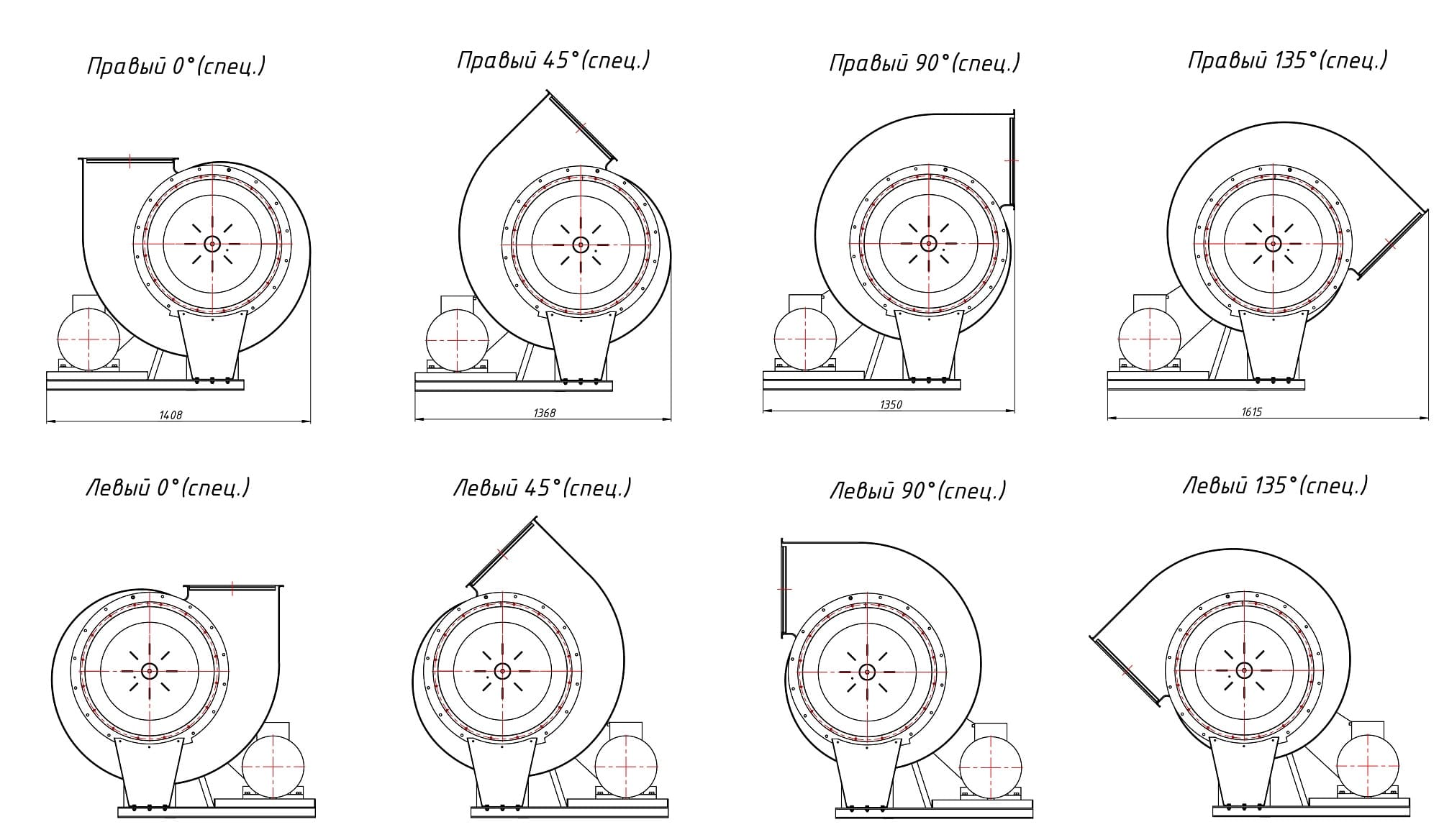

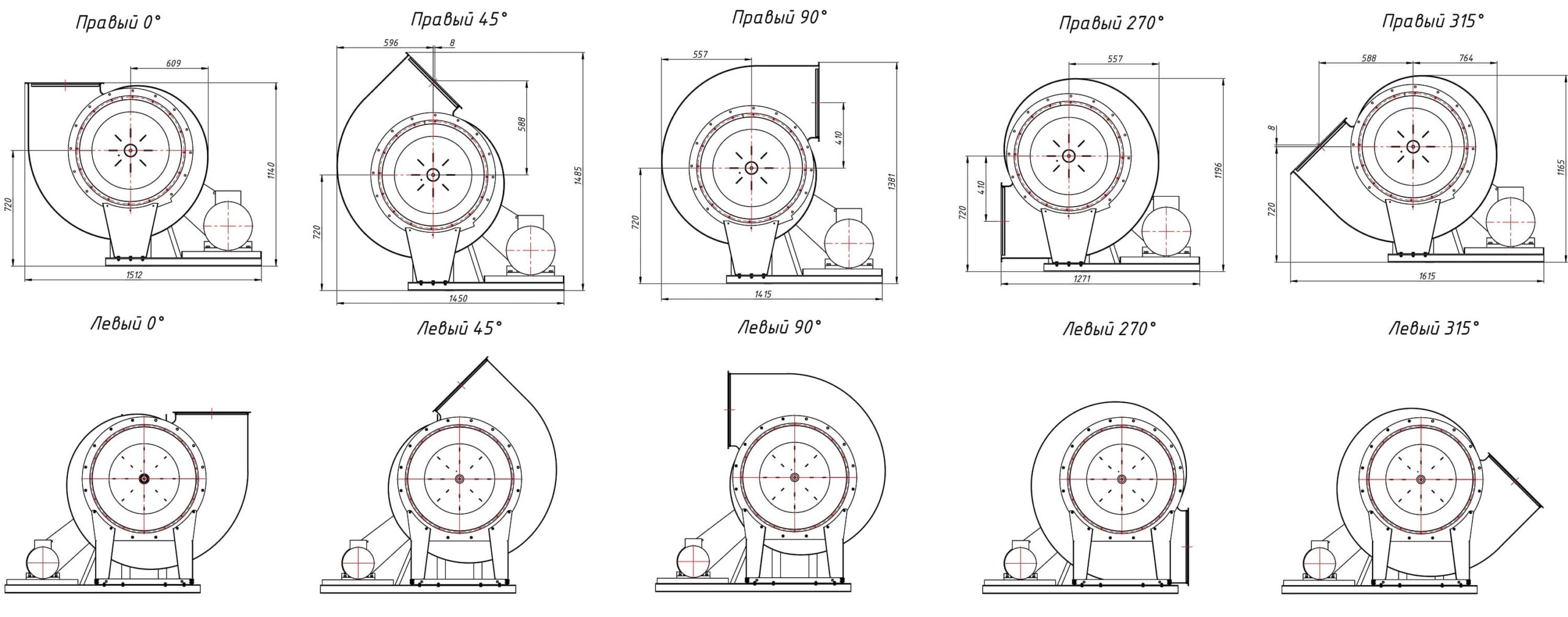

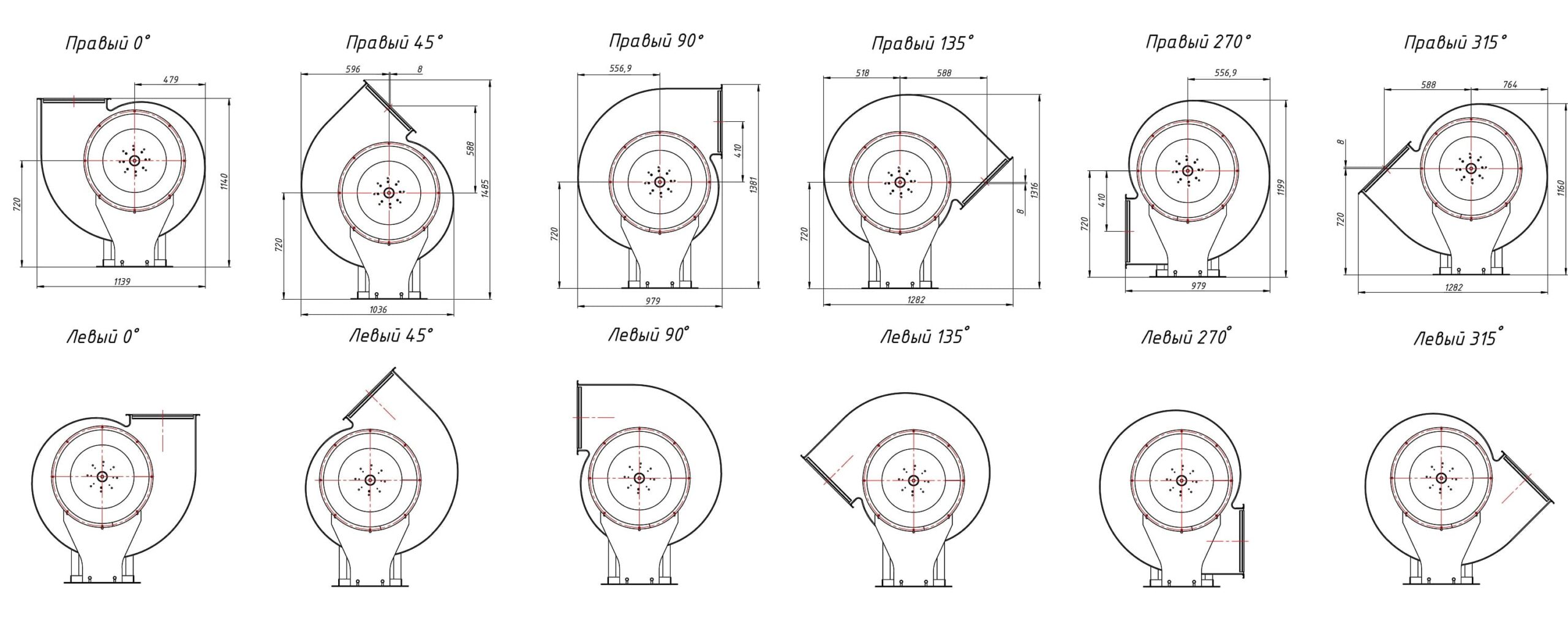

Корпус при монтаже можно развернуть на удобный для подключения вытяжного воздуховода угол (шаг – 45 градусов).

В качестве антикоррозионной защиты элементов вентилятора ВЦ 14-46 в общепромышленном исполнении применяется износостойкие лакокрасочные материалы.

Радиальные вентиляторы ВЦ 14-46 условия эксплуатации

Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях:

— умеренного климата (У) от -45 С до +40 С;
— тропического климата (Т) от -10 С до +45 С;
— умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.

Категория размещения – 2 и 3.

При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.

Серия центробежных вентиляторов ВЦ 14-46 насчитывает 9-ть стандартных типоразмеров. В общепромышленном исполнении проточная часть оборудования изготавливается из низкоуглеродистой конструкционной стали. Также можно купить вентилятор центробежный ВЦ 14-46 в специсполнении: теплостойкий (до +200°С), коррозионностойкий, взрывозащищенный или в комбинации перечисленных вариантов.

Основные варианты изготовления
