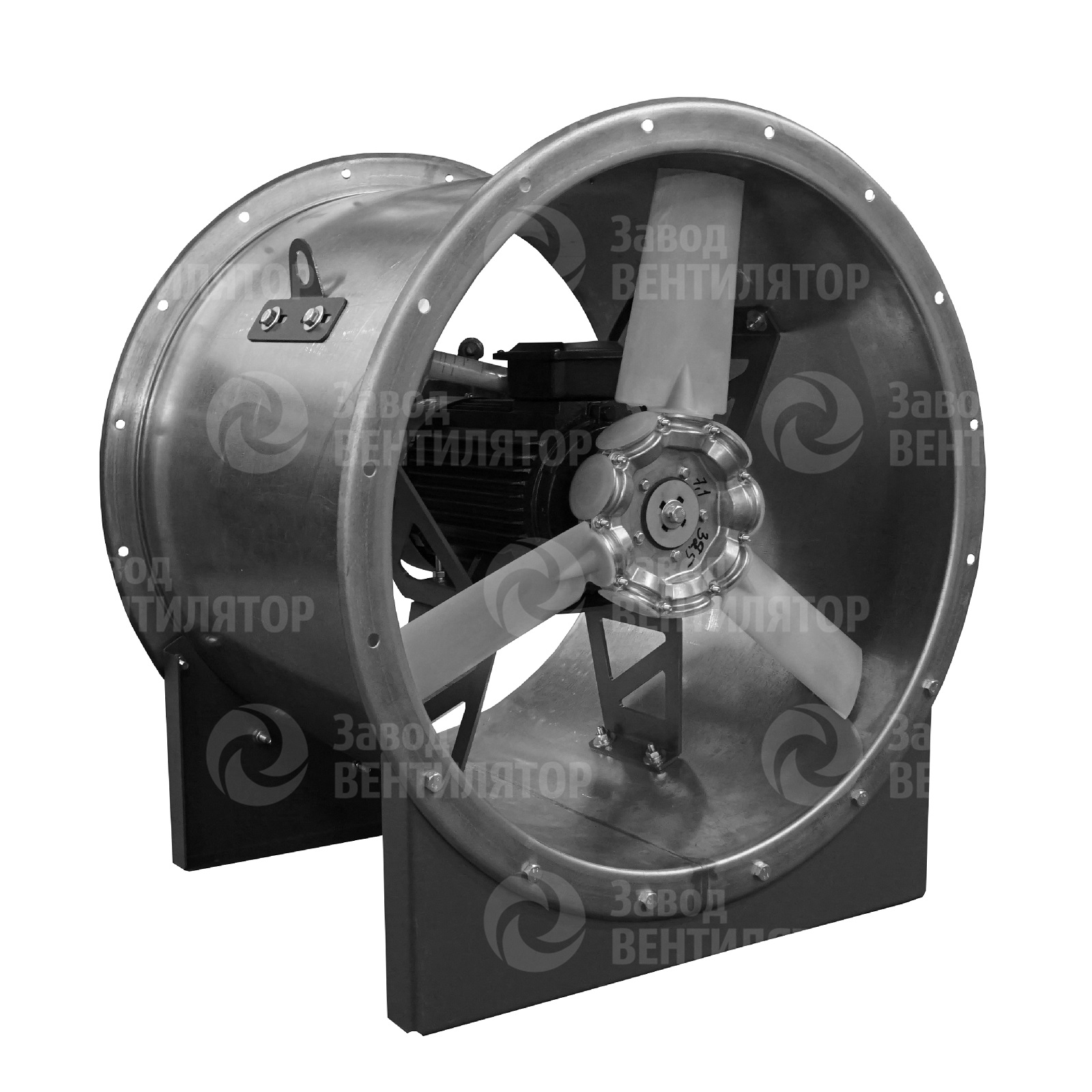

Осевые вентиляторы ВО 21-12 с лопатками из усиленного стекловолокном полиамида

Общие сведения

• Линейка осевых вентиляторов серии ВО 21-12 разработана для использования в системах приточной и вытяжной общеобменной и технологической вентиляции зданий и сооружений различного типа.
• Исполнение вентиляторов – общепромышленное, взрывозащищенное.
• Корпус вентилятора выполнен из окрашенной углеродистой стали, лопатки выполнены из усиленного стекловолокном полиамида.

Категории: ,
Описание

Вентилятор осевой ВО 21-12 №5,6 предназначен для использования в системах приточной и вытяжной вентиляции. Назначение вентилятора – подача либо удаления воздуха из помещений.
Предельные значения температуры перемещаемой среды соответствуют значениям диапазонам температуры окружающего воздуха.
В коррозионностойком исполнении вентилятор ВО 21-12 №5,6 не выпускается.

Вентиляторы осевые ВО 21-12

Серия вентиляторов осевых ВО 21-12 предназначена для работы в составе систем общеобменной вентиляции, а также в системах, поддерживающих технологические процессы предприятий.

Рабочая среда – воздух и газовоздушные смеси, максимальная запыленность которых не превышает 0,1 г/м.куб. В перемещаемой среде не допускается наличие липких или волокнистых включений, абразивных или химически активных по отношению к углеродистым сталям, алюминию и полиамиду примесей.

Конструктивные особенности вентилятора ВО 21-12

  • ∙ Осевые вентиляторы ВО 21-12 поставляются в полностью собранном и готовом к монтажным работам виде в заводской упаковке. Вентиляторы поставляются с внешней клеммной коробкой для простого подключения к трёхфазной питающей сети 380 В.
  • ∙ Функцию корпуса выполняет вальцованная из конструкционной стали цилиндрическая обечайка. Для подсоединения вентилятора ВО 21-12 к воздуховодам сети предусмотрены фланцы с отверстиями под болтовое крепление.
  • ∙ Корпус вентилятора окрашен.
  • ∙ Внутри корпуса расположено рабочее колесо с армированными стекловолокном лопатками из полиамида. Лопатки вентилятора имеют аэродинамический профиль, что придаёт вентиляторам высокую энергоэффективность. Разнообразие комплектаций рабочих колёс позволяет подобрать вентилятор с минимальным отклонением характеристики от заданных параметров сети во всём диапазоне серии.
  • ∙ Втулка крыльчатки напрессована непосредственно на ротор электрического асинхронного двигателя.

Осевые вентиляторы ВО 21-12 условия эксплуатации

Осевые вентиляторы подпора серии ВО 21-12 могут эксплуатироваться в регионах с умеренным климатом при температуре окружающего воздуха -40°С…+40°С, а также в регионах с умеренно-холодным и холодным климатом  -60°С…+45°С первой и второй категории размещения по ГОСТ 15150-69.

Предельные значения температуры перемещаемой среды соответствуют значениям диапазонам температуры окружающего воздуха.

Среднеквадратическое значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2 мм/с.

Основные варианты изготовления

Индекс Назначение и материалы
— Общепромышленное исполнение, материал – углеродистая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
Характеристики

Технические характеристики Осевые вентиляторы ВО 21-12 №5,6

Индекс рабочего колеса Мощность двигателя, кВт Частота, об/мин Q min, м³/ч Q max, м³/ч Pv max, Па Pv min, Па Масса, кг
4-О 0,25 1000 4587 7861 105 49 32
4-Р 0,25 1000 4979 8260 106 55 32
6-О 0,25 1000 4451 7520 117 45 32
6-Р 0,37 1000 4757 8032 119 52 35
6-С 0,37 1000 5064 8517 121 59 35
6-Т 0,55 1000 5938 9600 125 73 37
9-Т 0,55 1000 6502 10710 127 93 37
1-М 0,37 1500 4650 9750 169 76 31
1-Н 0,55 1500 5450 10300 170 84 33
1-О 0,55 1500 6230 10900 171 93 33
4-М 0,75 1500 6237 10634 240 92 36
4-Н 0,75 1500 6696 11448 249 107 36
4-О 1,1 1500 7187 12289 258 122 40
4-Р 1,1 1500 7822 12923 259 133 40
6-С 1,5 1500 7961 13405 300 146 43
6-Т 1,5 1500 9377 14922 308 178 43
9-Т 1,5 1500 9439 15406 322 191 43
9-Х 1,5 1500 10260 16918 316 230 43
1-М 4 3000 9990 20100 714 319 50
1-Н 4 3000 11200 21200 718 355 50
1-О 4 3000 13400 22300 714 393 50
5-М 5,5 3000 10815 20095 938 323 60
4-М 7,5 3000 12827 21919 1014 384 83
4-Н 7,5 3000 13848 23600 1050 448 83
4-О 7,5 3000 16550 25331 1057 512 83
4-Р 11 3000 16044 26578 1095 564 112
6-С 11 3000 16316 27502 1258 609 112

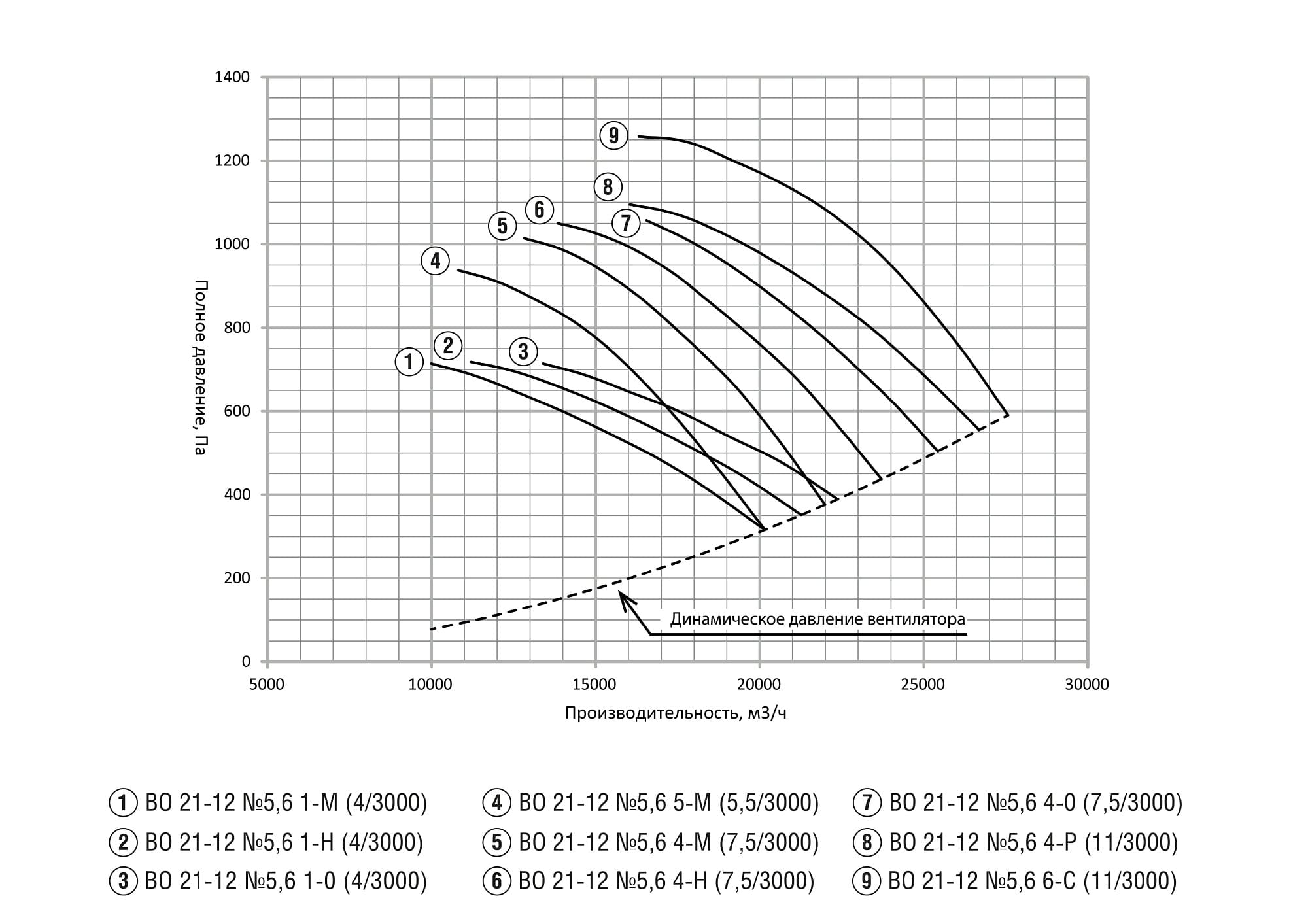

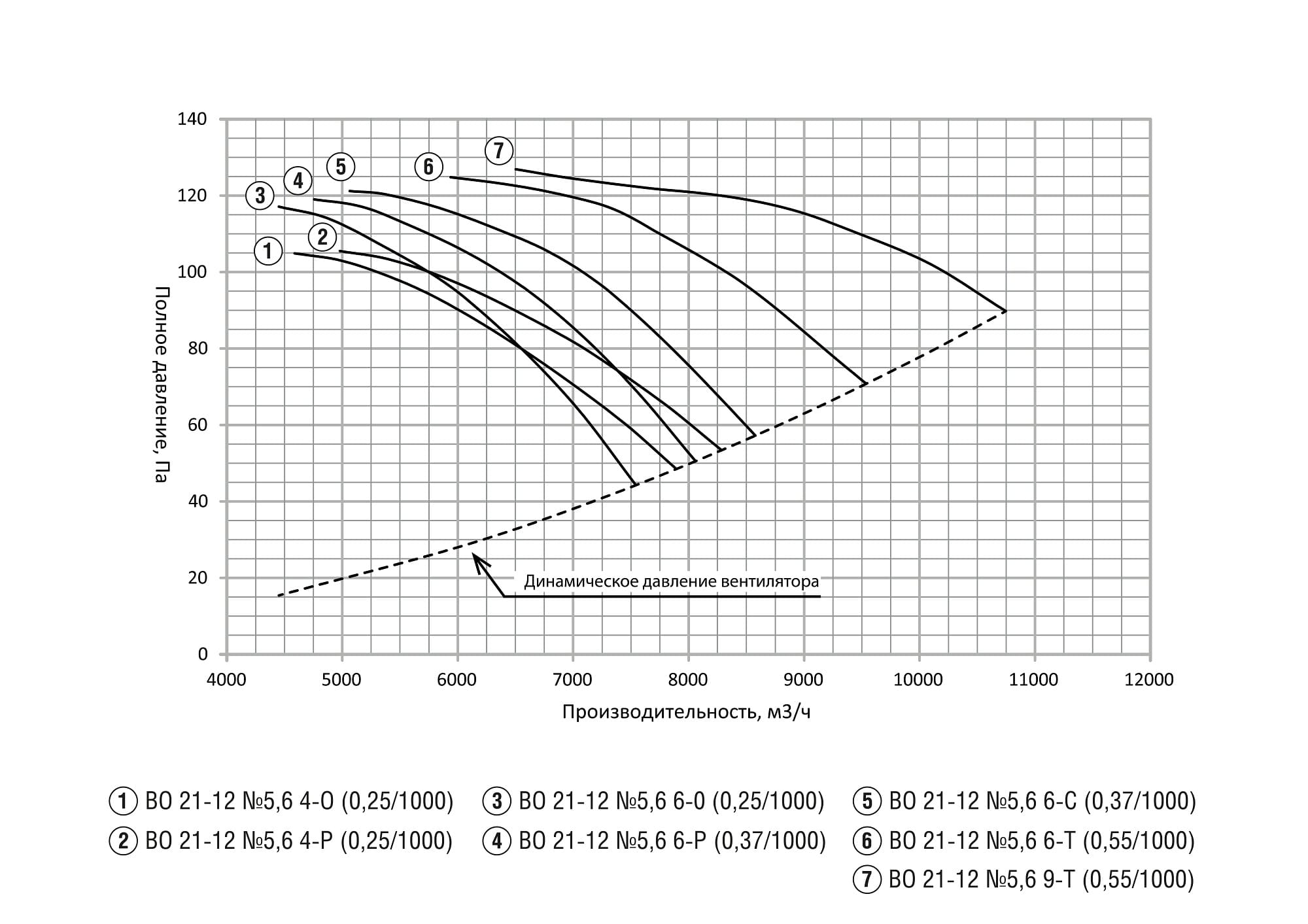

Аэродинамические характеристики осевого вентилятора ВО 21-12 №5,6



Акустические характеристики осевого вентилятора ВО 21-12 №5,6

Индекс колеса Мощность двигателя, кВт Частота, об/мин Значение Lpi(дБ) в октавных полосах f, Гц Lpa, дБа
63 125 250 500 1000 2000 4000 8000
4-О 0,25 1000 67 65 63 67 63 64 66 60 74
4-Р 0,25 1000 69 67 65 68 64 65 66 60 75
6-О 0,25 1000 68 66 68 67 67 66 68 64 76
6-Р 0,37 1000 68 67 68 67 67 66 68 64 76
6-С 0,37 1000 69 67 69 67 67 67 68 64 77
6-Т 0,55 1000 70 68 70 67 68 67 68 64 77
9-Т 0,55 1000 70 66 69 65 66 65 66 60 76
1-М 0,37 1500 79 75 74 75 70 70 71 67 83
1-Н 0,55 1500 78 75 73 76 73 72 72 68 83
1-О 0,55 1500 76 73 71 76 74 73 73 69 82
4-М 0,75 1500 76 74 73 76 71 71 74 68 83
4-Н 0,75 1500 76 75 73 76 72 72 75 69 83
4-О 1,1 1500 76 75 73 77 73 74 76 70 84
4-Р 1,1 1500 78 76 74 78 74 75 76 70 85
6-С 1,5 1500 79 77 78 77 77 77 78 74 86
6-Т 1,5 1500 79 78 79 77 78 77 78 73 87
9-Т 1,5 1500 79 76 79 75 75 75 76 69 85
9-Х 1,5 1500 83 80 78 77 77 76 77 71 87
1-М 4 3000 94 90 89 91 86 86 87 82 98
1-Н 4 3000 93 90 88 91 88 87 88 84 99
1-О 4 3000 92 89 87 91 89 88 88 84 98
5-М 5,5 3000 94 91 91 91 91 90 91 88 100
4-М 7,5 3000 91 90 88 92 86 87 89 83 98
4-Н 7,5 3000 92 91 89 92 87 88 90 84 99
4-О 7,5 3000 92 91 89 92 88 89 91 85 99
4-Р 11 3000 94 92 90 94 89 90 91 85 100
6-С 11 3000 95 92 94 92 93 92 93 90 102

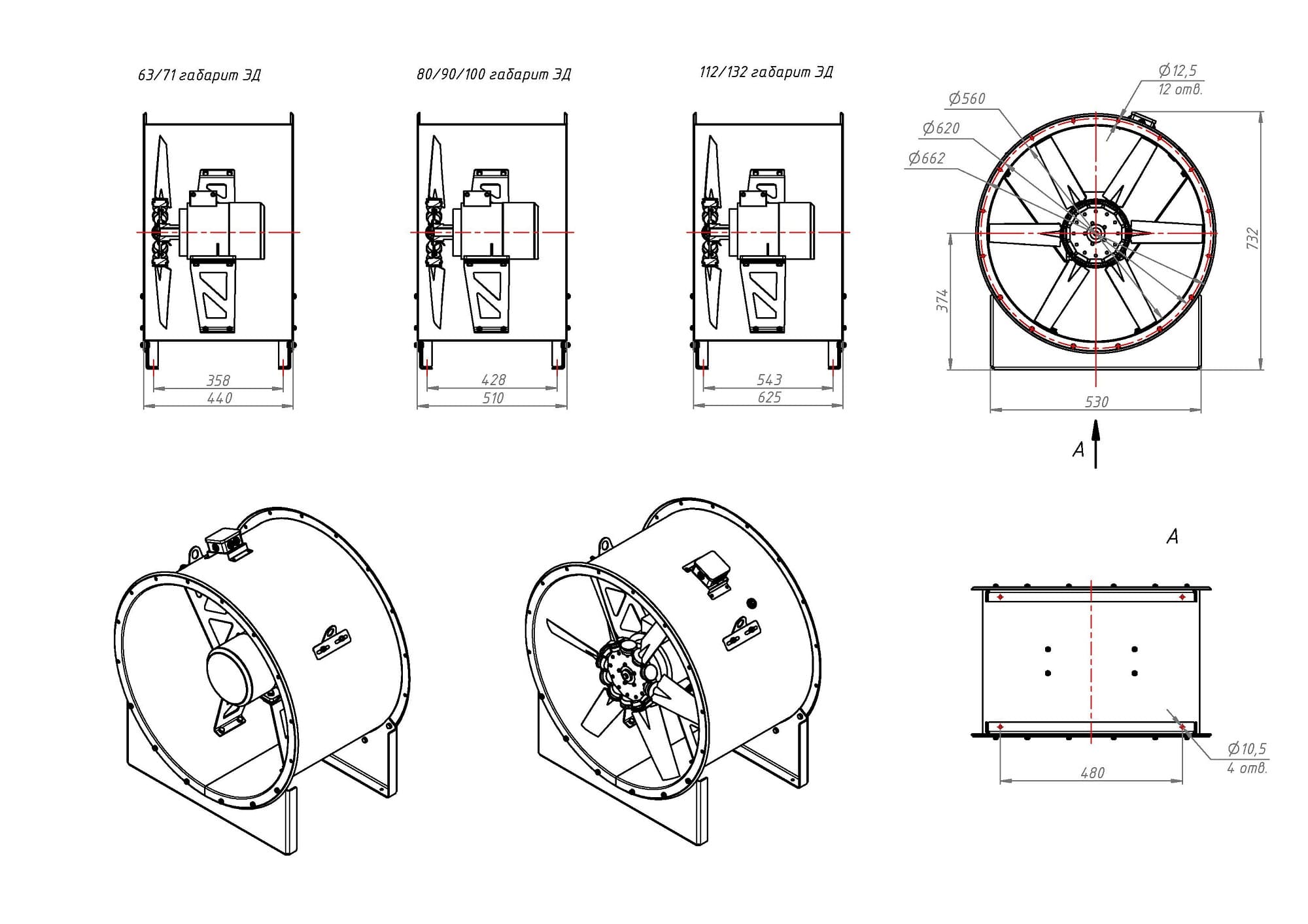

Габаритные и присоединительные размеры осевого вентилятора ВО 21-12 №5,6


Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
