Осевые вентиляторы ВО 21-12 с лопатками из усиленного стекловолокном полиамида

Общие сведения

• Линейка осевых вентиляторов серии ВО 21-12 разработана для использования в системах приточной и вытяжной общеобменной и технологической вентиляции зданий и сооружений различного типа.
• Исполнение вентиляторов – общепромышленное, взрывозащищенное.
• Корпус вентилятора выполнен из окрашенной углеродистой стали, лопатки выполнены из усиленного стекловолокном полиамида.

Категории: ,
Описание

Вентилятор осевой ВО 21-12 №4,5 предназначен для использования в системах приточной и вытяжной вентиляции. Назначение вентилятора – подача либо удаления воздуха из помещений.
Предельные значения температуры перемещаемой среды соответствуют значениям диапазонам температуры окружающего воздуха.
В коррозионностойком исполнении вентилятор ВО 21-12 №4,5 не выпускается.

Вентиляторы осевые ВО 21-12

Серия вентиляторов осевых ВО 21-12 предназначена для работы в составе систем общеобменной вентиляции, а также в системах, поддерживающих технологические процессы предприятий.

Рабочая среда – воздух и газовоздушные смеси, максимальная запыленность которых не превышает 0,1 г/м.куб. В перемещаемой среде не допускается наличие липких или волокнистых включений, абразивных или химически активных по отношению к углеродистым сталям, алюминию и полиамиду примесей.

Конструктивные особенности вентилятора ВО 21-12

  • ∙ Осевые вентиляторы ВО 21-12 поставляются в полностью собранном и готовом к монтажным работам виде в заводской упаковке. Вентиляторы поставляются с внешней клеммной коробкой для простого подключения к трёхфазной питающей сети 380 В.
  • ∙ Функцию корпуса выполняет вальцованная из конструкционной стали цилиндрическая обечайка. Для подсоединения вентилятора ВО 21-12 к воздуховодам сети предусмотрены фланцы с отверстиями под болтовое крепление.
  • ∙ Корпус вентилятора окрашен.
  • ∙ Внутри корпуса расположено рабочее колесо с армированными стекловолокном лопатками из полиамида. Лопатки вентилятора имеют аэродинамический профиль, что придаёт вентиляторам высокую энергоэффективность. Разнообразие комплектаций рабочих колёс позволяет подобрать вентилятор с минимальным отклонением характеристики от заданных параметров сети во всём диапазоне серии.
  • ∙ Втулка крыльчатки напрессована непосредственно на ротор электрического асинхронного двигателя.

Осевые вентиляторы ВО 21-12 условия эксплуатации

Осевые вентиляторы подпора серии ВО 21-12 могут эксплуатироваться в регионах с умеренным климатом при температуре окружающего воздуха -40°С…+40°С, а также в регионах с умеренно-холодным и холодным климатом  -60°С…+45°С первой и второй категории размещения по ГОСТ 15150-69.

Предельные значения температуры перемещаемой среды соответствуют значениям диапазонам температуры окружающего воздуха.

Среднеквадратическое значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2 мм/с.

Основные варианты изготовления

Индекс Назначение и материалы
— Общепромышленное исполнение, материал – углеродистая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
Характеристики

Технические характеристики Осевые вентиляторы ВО 21-12 №4,5

Индекс рабочего колеса Мощность двигателя, кВт Частота, об/мин Q min, м³/ч Q max, м³/ч Pv max, Па Pv min, Па Масса, кг
1-Е 0,18 1500 2020 4380 112 38 20
1-М 0,18 1500 2960 5110 114 50 20
1-Н 0,18 1500 3150 5370 118 55 20
4-М 0,25 1500 3160 5323 165 55 23
4-Н 0,37 1500 3400 5715 170 64 24
4-О 0,37 1500 3641 6114 175 73 24
4-Р 0,37 1500 3847 6453 174 82 24
1-Е 1,1 3000 4390 9260 493 163 31
1-М 1,5 3000 5030 10800 548 220 33
1-Н 2,2 3000 6000 11400 548 244 34
4-М 3 3000 6549 11045 711 234 41
4-Н 3 3000 7053 11860 730 272 41
4-О 3 3000 7592 12687 749 311 41
4-Р 4 3000 8029 13514 756 350 45
4-С 4 3000 8460 14222 750 390 45

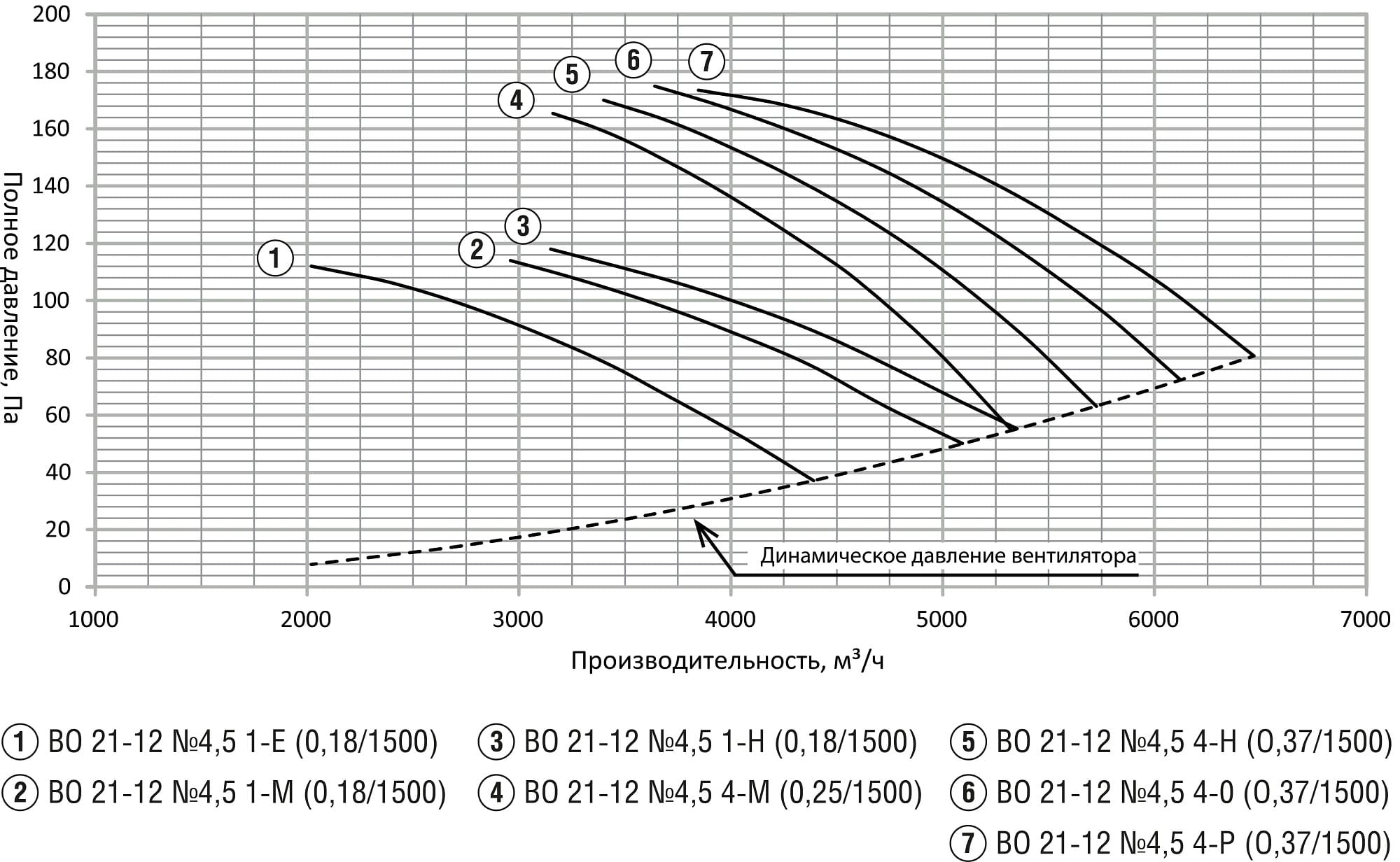

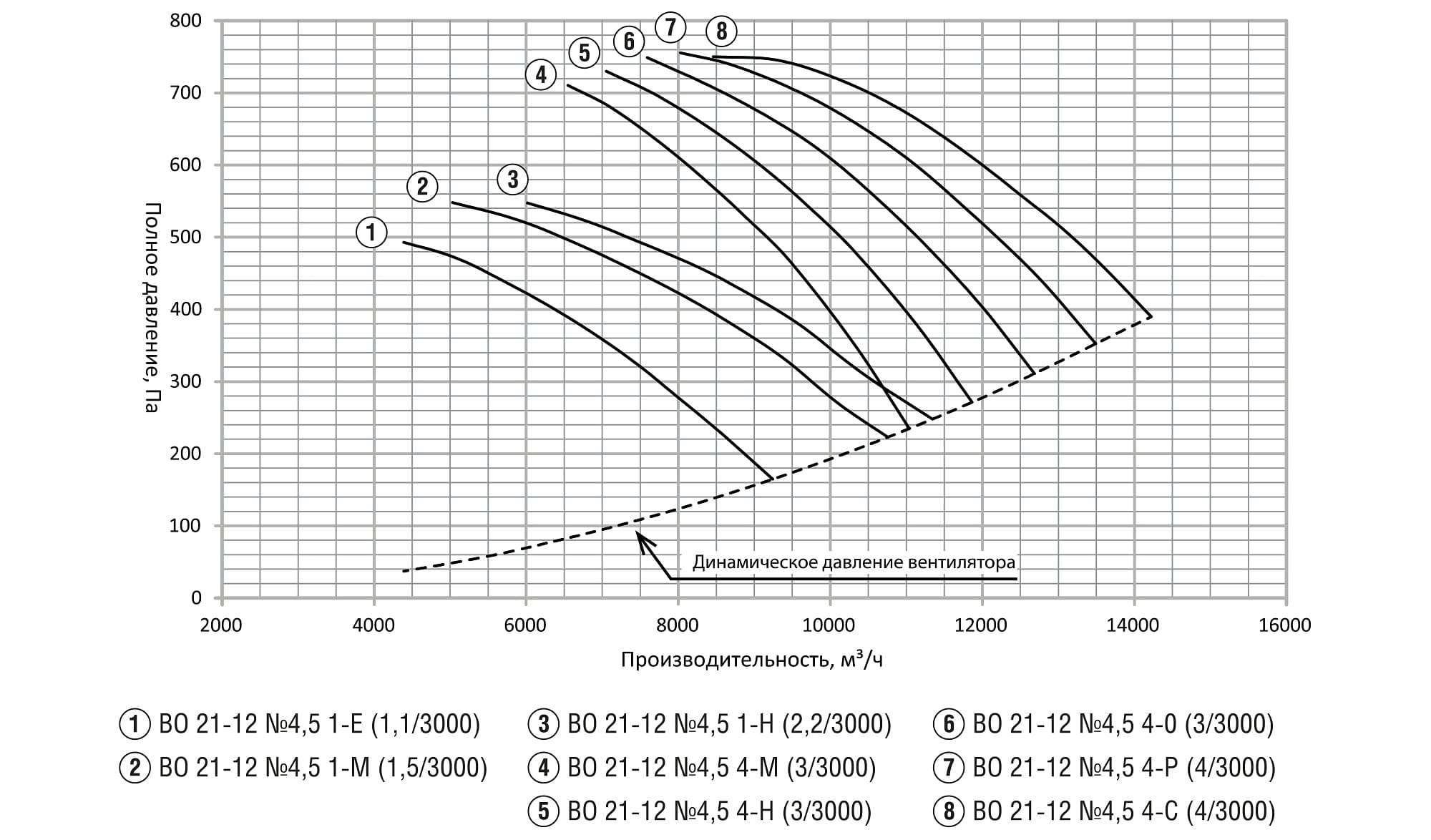

Аэродинамические характеристики ВО 21-12 №4,5


Акустические характеристики осевого вентилятора ВО 21-12 №4,5

Индекс колеса Мощность двигателя, кВт Частота, об/мин Значение Lpi(дБ) в октавных полосах f, Гц Lpa, дБа
63 125 250 500 1000 2000 4000 8000
1-Е 0,18 1500 71 67 66 64 63 62 63 77 75
1-М 0,18 1500 74 67 66 65 64 63 64 59 75
1-Н 0,18 1500 71 68 66 66 66 65 66 59 76
4-М 0,25 1500 73 70 68 67 67 66 68 62 78
4-Н 0,37 1500 73 70 68 67 67 67 69 62 78
4-О 0,37 1500 73 70 68 68 68 68 69 62 78
4-Р 0,37 1500 74 71 69 68 69 69 70 63 79
1-Е 1,1 3000 88 83 83 80 79 78 79 73 91
1-М 1,5 3000 87 83 82 81 81 79 80 75 91
1-Н 2,2 3000 87 84 82 82 82 81 82 76 92
4-М 3 3000 89 86 84 82 82 82 84 78 93
4-Н 3 3000 89 86 84 83 83 83 84 78 94
4-О 3 3000 89 86 84 84 84 83 85 78 94
4-Р 4 3000 90 87 85 84 85 84 86 79 95
4-С 4 3000 90 88 86 83 85 85 86 80 96

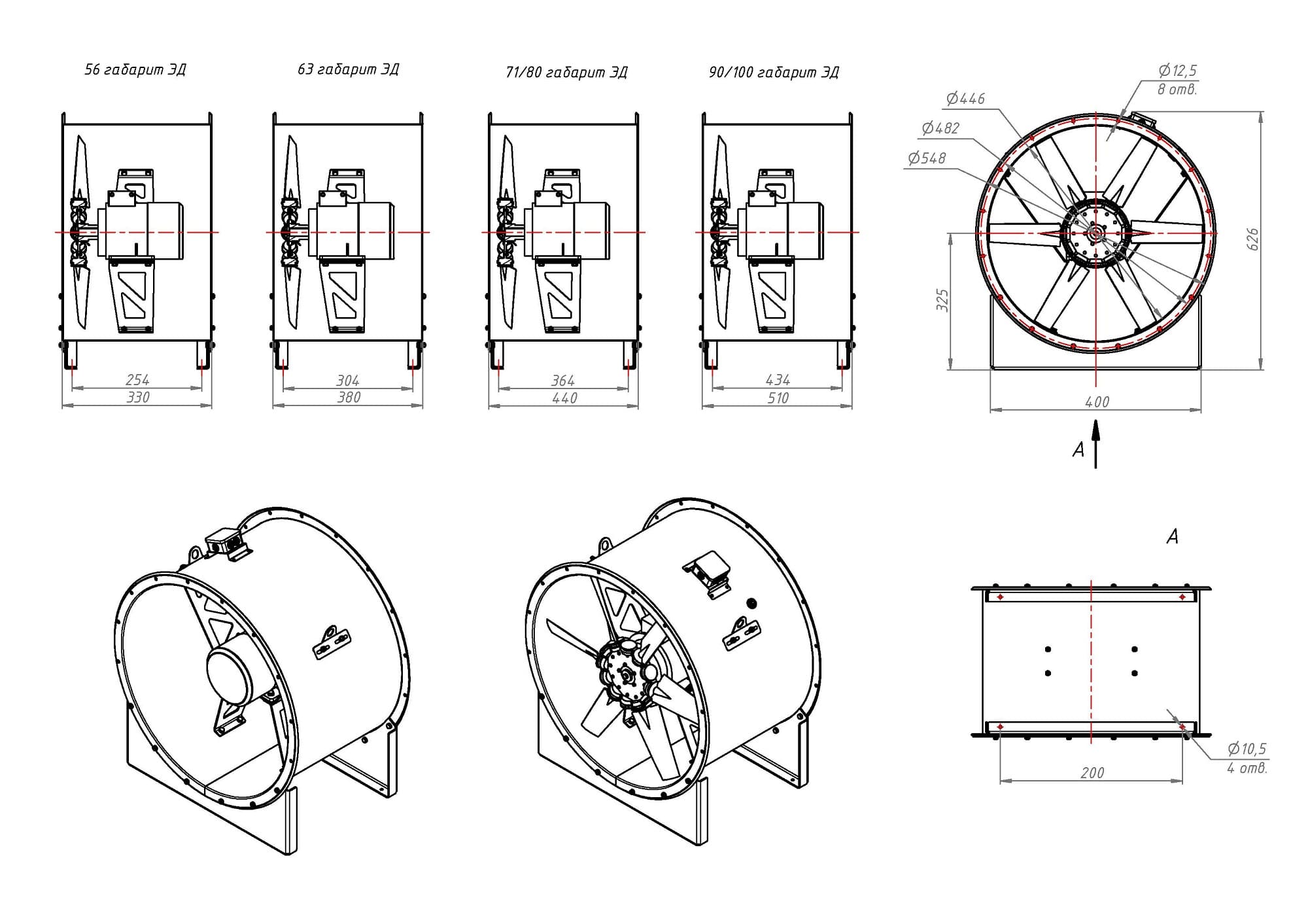

Габаритные и присоединительные размеры ВО 21-12 №4,5


Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
