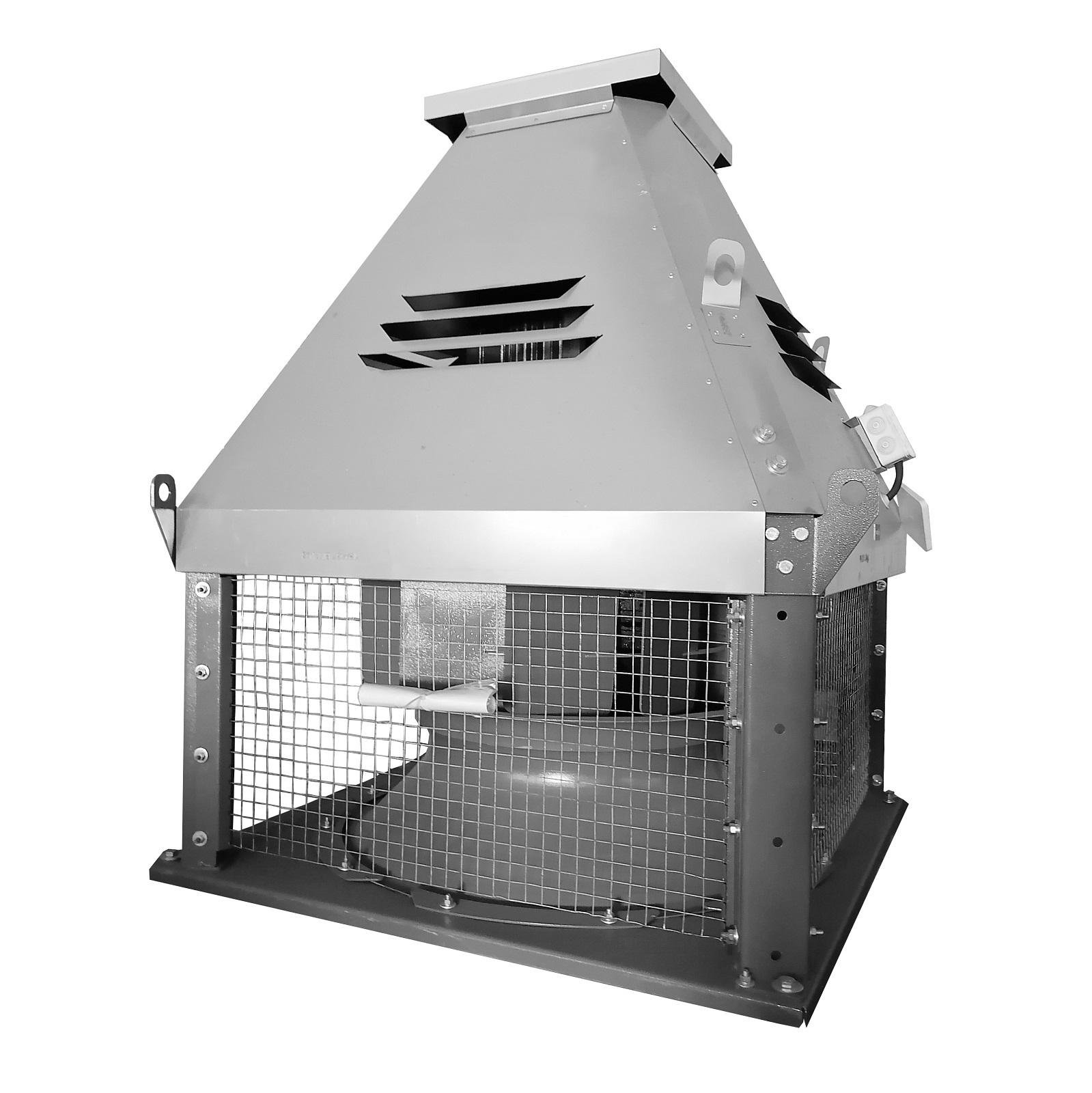

Крышный вентилятор ВКРС №8
Вентиляторы крышные ВКРС радиальные низкого давления одностороннего всасывания изготавливаются по ТУ 4861-003-85589750
Общие сведения
• ТУ 28.25.20-010-55528260-2021 для общеобменного исполнения
• ТУ 28.25.20-004-55528260-2021 для взрывозащищенного исполнения
• Низкого давления
• Одностороннего всасывания
• Лопатки рабочего колеса-загнутые назад
• Количество лопаток рабочего колеса: 6 или 9
• Вентиляторы могут комплектоваться стаканами, клапанами и поддонами.
Категории: Вентиляторы, Крышные вентиляторы
Описание
Вентилятор крышный ВКРС №8 низкого давления производится по ТУ 28.25.20-010-55528260-2021 для общеобменного исполнения, ТУ 28.25.20-004-55528260-2021 для взрывозащищенного исполнения.
Вентилятор радиальный ВКРС №8 устанавливается на крыше промышленных и общественных зданий с любым углом наклона и типом кровельного покрытия и выполняют функцию вытяжной вентиляции, выброс воздуха в надкровельном пространстве происходит в сторону. Производительность крышного вентилятора ВКРС-8 от 5600 м³/ч до 40500 м³/ч., рабочая среда – воздух запыленностью до 0,1 г/м.куб., предельная температура 80°С.
Крышные вентиляторы низкого давления ВКРС
Вентиляторы крышные ВКРС используются для принудительного воздухообмена в помещениях и зданиях, где полноценную вентиляционную систему технически нецелесообразно или экономически не выгодно устанавливать. Крышные вентиляторы ВКРС находят широкое применение в организации воздухообмена на птице-, зверо- и животноводческих фермах, в больших теплицах и оранжереях, на производственных площадях, где нет необходимости отводить воздух непосредственно от рабочих мест, и др. Для перемещения воздуха и других газопаровоздушных смесей с температурой не выше 80 °С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха и с содержанием твердых примесей не более 100 мг/м, не содержащих липких веществ и волокнистых материалов.
Радиальные крышные вентиляторы ВКРС низкого давления одностороннего всасывания стационарно устанавливаются на плоские и скатные крыши с любым типом кровельного покрытия. Эксплуатируются без воздуховодной магистрали, просто отбирая воздух с подкровельного пространства. Выброс отработанного воздуха вентилятор крышной ВКРС производит в сторону в надкровельное пространство.
Конструктивные особенности вентилятора ВКРС
Вентиляторы крышные ВКРС выпускаются в полностью смонтированном и готовом к установке на постоянном месте эксплуатации виде. К основным узлам и деталям можно отнести цилиндрический корпус, набранный из вертикальных спрямляющих ребер, радиальное колесо, асинхронный привод и защитный конусный колпак.
Корпусная деталь крепится к кровельному скату посредством анкеров, тип которых зависит от вида и конструкции кровли.
Рабочее колесо с шестью или девятью лопатками (в зависимости от типоразмера) соединяется с ротором привода напрямую.
Двигатель имеет вертикальную компоновку, контакты питания вынесены в клеммную коробку на корпусе вентилятора крышного ВКРС.
Для защиты двигателя от атмосферных осадков и прямых солнечных лучей конструкцией агрегата предусмотрен конический кожух из тонколистового металла.
Для придания эстетического вида и антикоррозионной защиты наружные поверхности покрыты износостойким ЛКМ.
В допкомплектацию вентиляторов крышных ВКРС по усмотрению заказчика могут входить поддон для утилизации скопившегося конденсата, стакан и обратный клапан.
Крышные вентиляторы ВКРС условия эксплуатации
Данный тип вентиляторов предназначен для эксплуатации в условиях:
— Умеренного климата (У) от -45 С до +40 С;
— Тропического климата (Т) от -10 С до +45 С;
— Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.
Вентиляторы крышные радиальные предназначены для постоянной эксплуатации по кат. разм. 1
Вентиляторы данной серии выпускаются заводом-изготовителем в 12-ти стандартных типоразмерах. Основное исполнение – общепромышленное, но возможно заказать и купить вентилятор крышной ВРКС в коррозионностойком и/или взрывозащищенном исполнении.
Основные варианты изготовления
| Индекс | Назначение и материалы |
| – | Общепромышленное исполнение, материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Характеристики
Технические характеристики Крышные вентиляторы ВКРС №8,0
| Вентилятор | Типоразмер двигателя | Мощность двигателя | Синхронная частота двигателя | Минимальная производительность, м³/ч | Максимальная производительность, м³/ч | Максимальное статическое давление, Па при 20⁰С | Масса, кг. |
| ВКРС №8 РВ6 1,5/750 | 100L8 | 1,5 | 750 | 7845 | 19874 | 357 | 278 |
| ВКРС №8 РВ9 2,2/750 | 112MA8 | 2,2 | 8611 | 22549 | 416 | 287 | |
| ВКРС №8 РВ6 4/1000 | 112MB6 | 4 | 1000 | 10915 | 27651 | 692 | 293 |
| ВКРС №8 РВ9 5,5/1000 | 132S6 | 5,5 | 11643 | 30489 | 760 | 306 | |
| ВКРС №8 РВ6к 11/1500 | 132M4 | 11 | 1500 | 16600 | 36520 | 1600 | 320 |
| ВКРС №8 РВ6 15/1500 | 160S4 | 15 | 16600 | 42053 | 1600 | 381 | |
| ВКРС №8 РВ9 18,5/1500 | 160M4 | 18,5 | 17707 | 46369 | 1758 | 394 |
Аэродинамические характеристики крышного вентилятора ВКРС №8

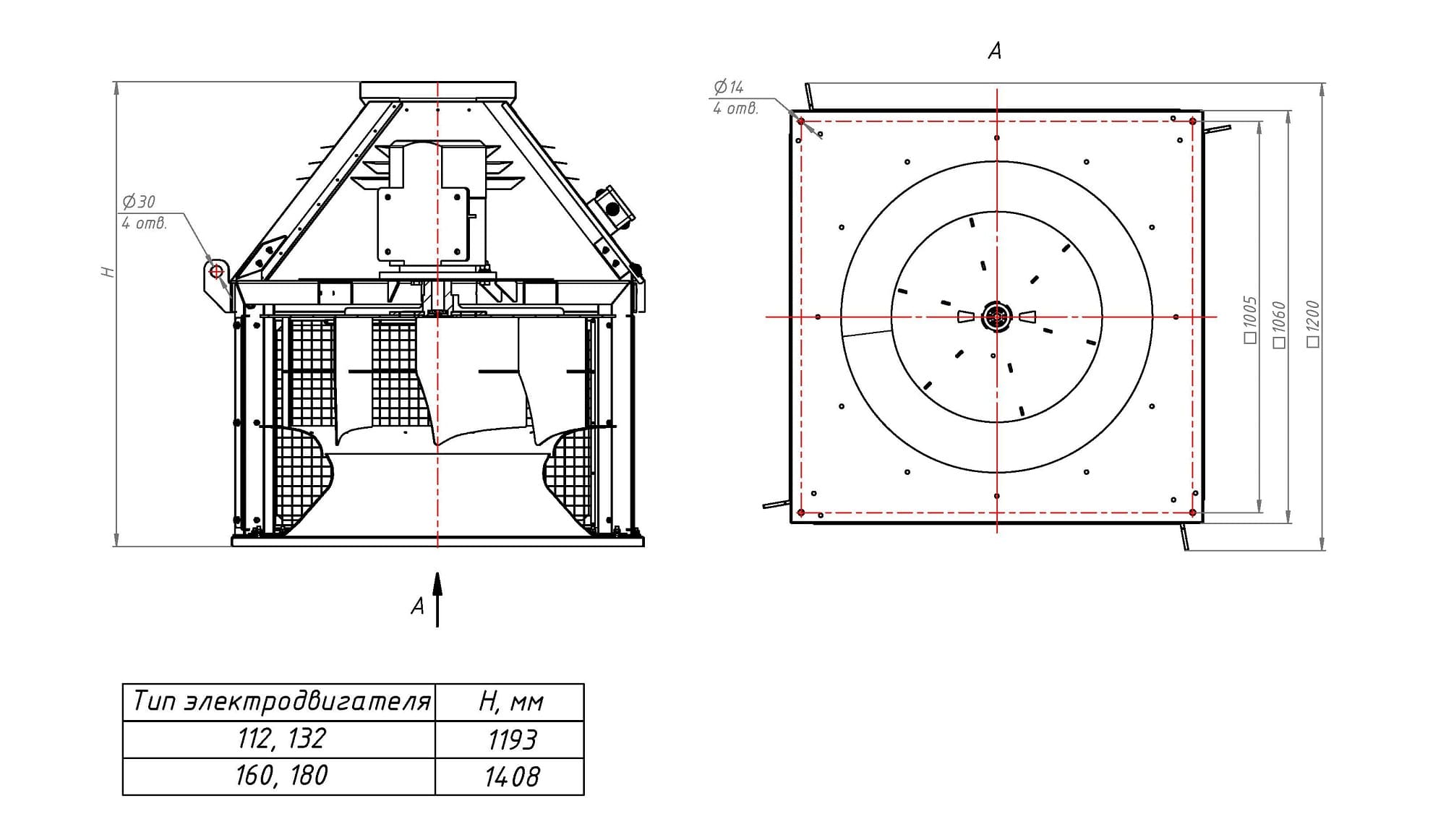

Габаритные и присоединительные размеры крышного вентилятора ВКРС №8

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКРС №8
| Типоразмер | Частота вращения, об/мин | Значение Lpi(дБ) в октавных полосах f, Гц | ||||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБа | ||
| ВКРС №8 | 750 | 83 | 77 | 78 | 85 | 81 | 78 | 75 | 69 | 65 |
| 1000 | 88 | 92 | 99 | 92 | 90 | 88 | 80 | 71 | 96 | |
| 1500 | 80 | 75 | 75 | 79 | 86 | 87 | 82 | 76 | 91 | |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
