Крышный вентилятор ВКРС №7,1

Вентиляторы крышные ВКРС радиальные низкого давления одностороннего всасывания изготавливаются по ТУ 4861-003-85589750

Общие сведения

• ТУ 28.25.20-010-55528260-2021 для общеобменного исполнения
• ТУ 28.25.20-004-55528260-2021 для взрывозащищенного исполнения
• Низкого давления
• Одностороннего всасывания
• Лопатки рабочего колеса-загнутые назад
• Количество лопаток рабочего колеса: 6 или 9
• Вентиляторы могут комплектоваться стаканами, клапанами и поддонами.

Описание

Вентилятор крышный ВКРС №7,1 низкого давления производится по ТУ 28.25.20-010-55528260-2021 для общеобменного исполнения, ТУ 28.25.20-004-55528260-2021 для взрывозащищенного исполнения.

Вентилятор радиальный ВКРС №7,1 устанавливается на крыше промышленных и общественных зданий с любым углом наклона и типом кровельного покрытия и выполняют функцию вытяжной вентиляции, выброс воздуха в надкровельном пространстве происходит в сторону. Производительность крышного вентилятора ВКРС-7,1 от 4000 м³/ч до 28000 м³/ч., рабочая среда – воздух запыленностью до 0,1 г/м.куб., предельная температура 80°С.

Крышные вентиляторы низкого давления ВКРС

Вентиляторы крышные ВКРС используются для принудительного воздухообмена в помещениях и зданиях, где полноценную вентиляционную систему технически нецелесообразно или экономически не выгодно устанавливать. Крышные вентиляторы ВКРС находят широкое применение в организации воздухообмена на птице-, зверо- и животноводческих фермах, в больших теплицах и оранжереях, на производственных площадях, где нет необходимости отводить воздух непосредственно от рабочих мест, и др. Для перемещения воздуха и других газопаровоздушных смесей с температурой не выше 80 °С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха и с содержанием твердых примесей не более 100 мг/м, не содержащих липких веществ и волокнистых материалов.

Радиальные крышные вентиляторы ВКРС низкого давления одностороннего всасывания стационарно устанавливаются на плоские и скатные крыши с любым типом кровельного покрытия. Эксплуатируются без воздуховодной магистрали, просто отбирая воздух с подкровельного пространства. Выброс отработанного воздуха вентилятор крышной ВКРС производит в сторону в надкровельное пространство.

Конструктивные особенности вентилятора ВКРС

Вентиляторы крышные ВКРС выпускаются в полностью смонтированном и готовом к установке на постоянном месте эксплуатации виде. К основным узлам и деталям можно отнести цилиндрический корпус, набранный из вертикальных спрямляющих ребер, радиальное колесо, асинхронный привод и защитный конусный колпак.

Корпусная деталь крепится к кровельному скату посредством анкеров, тип которых зависит от вида и конструкции кровли.

Рабочее колесо с шестью или девятью лопатками (в зависимости от типоразмера) соединяется с ротором привода напрямую.

Двигатель имеет вертикальную компоновку, контакты питания вынесены в клеммную коробку на корпусе вентилятора крышного ВКРС.

Для защиты двигателя от атмосферных осадков и прямых солнечных лучей конструкцией агрегата предусмотрен конический кожух из тонколистового металла.

Для придания эстетического вида и антикоррозионной защиты наружные поверхности покрыты износостойким ЛКМ.

В допкомплектацию вентиляторов крышных ВКРС по усмотрению заказчика могут входить поддон для утилизации скопившегося конденсата, стакан и обратный клапан.

Крышные вентиляторы ВКРС условия эксплуатации

Данный тип вентиляторов предназначен для эксплуатации в условиях:

— Умеренного климата (У) от -45 С до +40 С;
— Тропического климата (Т) от -10 С до +45 С;
— Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.

Вентиляторы крышные радиальные предназначены для постоянной эксплуатации по кат. разм. 1

Вентиляторы данной серии выпускаются заводом-изготовителем в 12-ти стандартных типоразмерах. Основное исполнение – общепромышленное, но возможно заказать и купить вентилятор крышной ВРКС в коррозионностойком и/или взрывозащищенном исполнении.

Основные варианты изготовления

Индекс Назначение и материалы
Общепромышленное исполнение, материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
Характеристики

Технические характеристики Крышные вентиляторы ВКРС №7,1

Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па    при 20⁰С Масса, кг.
ВКРС №7,1 РВ6 1,1/750 90LA8 1,1 750 5405 14200 273 222
ВКРС №7,1 РВ9 1,1/750 90LB8 1,1 5765 15100 300 225
ВКРС №7,1 РВ6 2,2/1000 100L6 2,2 1000 7431 18826 517 232
ВКРС №7,1 РВ9 3/1000 112MA6 3 8139 21313 599 239
ВКРС №7,1 РВ6 7,5/1500 132S4 7,5 1500 11525 29196 1243 259
ВКРС №7,1 РВ9 11/1500 132M4 11 12378 32414 1384 271

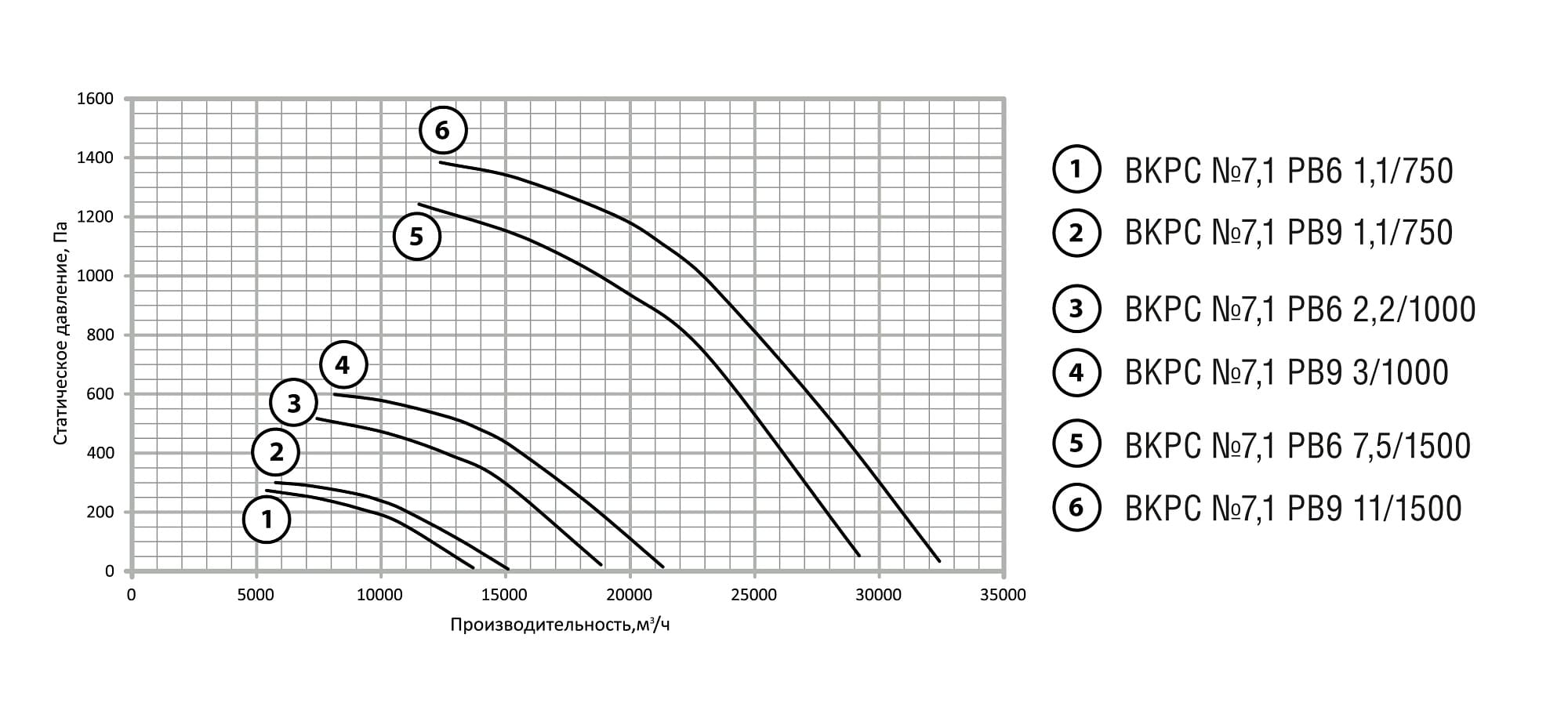

Аэродинамические характеристики крышного вентилятора ВКРС №7,1

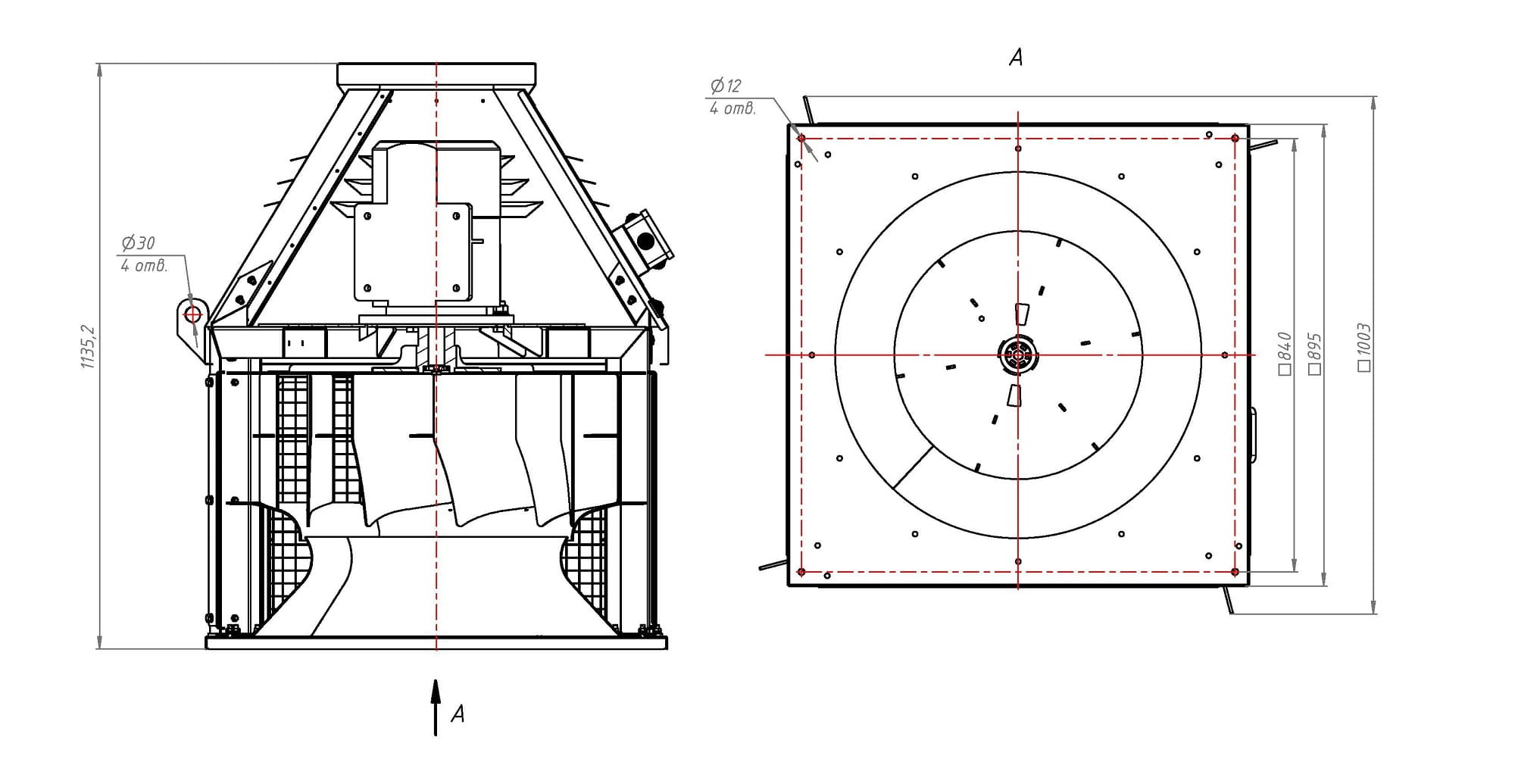

Габаритные и присоединительные размеры крышного вентилятора ВКРС №7,1


Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРС №7,1

Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРС №7,1 750 80 71 74 81 78 74 72 66 62
1000 86 80 81 88 84 81 78 72 68
1500 96 89 90 97 95 90 88 82 79

Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
