Крышный вентилятор ВКРС №12,5

Вентиляторы крышные ВКРС радиальные низкого давления одностороннего всасывания изготавливаются по ТУ 4861-003-85589750

Общие сведения

• ТУ 28.25.20-010-55528260-2021 для общеобменного исполнения
• ТУ 28.25.20-004-55528260-2021 для взрывозащищенного исполнения
• Низкого давления
• Одностороннего всасывания
• Лопатки рабочего колеса-загнутые назад
• Количество лопаток рабочего колеса: 6 или 9
• Вентиляторы могут комплектоваться стаканами, клапанами и поддонами.

Описание

Вентилятор крышный ВКРС №12,5 низкого давления производится по ТУ 28.25.20-010-55528260-2021 для общеобменного исполнения, ТУ 28.25.20-004-55528260-2021 для взрывозащищенного исполнения.

Вентилятор радиальный ВКРС №12,5 устанавливается на крыше промышленных и общественных зданий с любым углом наклона и типом кровельного покрытия и выполняют функцию вытяжной вентиляции, выброс воздуха в надкровельном пространстве происходит в сторону. Производительность крышного вентилятора ВКРС-12,5 от 16000 м³/ч до 78000 м³/ч., рабочая среда – воздух запыленностью до 0,1 г/м.куб., предельная температура 80°С.

Крышные вентиляторы низкого давления ВКРС

Вентиляторы крышные ВКРС используются для принудительного воздухообмена в помещениях и зданиях, где полноценную вентиляционную систему технически нецелесообразно или экономически не выгодно устанавливать. Крышные вентиляторы ВКРС находят широкое применение в организации воздухообмена на птице-, зверо- и животноводческих фермах, в больших теплицах и оранжереях, на производственных площадях, где нет необходимости отводить воздух непосредственно от рабочих мест, и др. Для перемещения воздуха и других газопаровоздушных смесей с температурой не выше 80 °С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха и с содержанием твердых примесей не более 100 мг/м, не содержащих липких веществ и волокнистых материалов.

Радиальные крышные вентиляторы ВКРС низкого давления одностороннего всасывания стационарно устанавливаются на плоские и скатные крыши с любым типом кровельного покрытия. Эксплуатируются без воздуховодной магистрали, просто отбирая воздух с подкровельного пространства. Выброс отработанного воздуха вентилятор крышной ВКРС производит в сторону в надкровельное пространство.

Конструктивные особенности вентилятора ВКРС

Вентиляторы крышные ВКРС выпускаются в полностью смонтированном и готовом к установке на постоянном месте эксплуатации виде. К основным узлам и деталям можно отнести цилиндрический корпус, набранный из вертикальных спрямляющих ребер, радиальное колесо, асинхронный привод и защитный конусный колпак.

Корпусная деталь крепится к кровельному скату посредством анкеров, тип которых зависит от вида и конструкции кровли.

Рабочее колесо с шестью или девятью лопатками (в зависимости от типоразмера) соединяется с ротором привода напрямую.

Двигатель имеет вертикальную компоновку, контакты питания вынесены в клеммную коробку на корпусе вентилятора крышного ВКРС.

Для защиты двигателя от атмосферных осадков и прямых солнечных лучей конструкцией агрегата предусмотрен конический кожух из тонколистового металла.

Для придания эстетического вида и антикоррозионной защиты наружные поверхности покрыты износостойким ЛКМ.

В допкомплектацию вентиляторов крышных ВКРС по усмотрению заказчика могут входить поддон для утилизации скопившегося конденсата, стакан и обратный клапан.

Крышные вентиляторы ВКРС условия эксплуатации

Данный тип вентиляторов предназначен для эксплуатации в условиях:

— Умеренного климата (У) от -45 С до +40 С;
— Тропического климата (Т) от -10 С до +45 С;
— Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.

Вентиляторы крышные радиальные предназначены для постоянной эксплуатации по кат. разм. 1

Вентиляторы данной серии выпускаются заводом-изготовителем в 12-ти стандартных типоразмерах. Основное исполнение – общепромышленное, но возможно заказать и купить вентилятор крышной ВРКС в коррозионностойком и/или взрывозащищенном исполнении.

Основные варианты изготовления

Индекс Назначение и материалы
Общепромышленное исполнение, материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
Характеристики

Технические характеристики Крышные вентиляторы ВКРС №12,5

Вентилятор Типоразмер двигателя Мощность двигателя Синхронная частота двигателя Минимальная производительность, м³/ч Максимальная производительность, м³/ч Максимальное статическое давление, Па    при 20⁰С Масса, кг.
ВКРС №12,5 РВ6к 15/750 180M8 15 750 31662 65434 977 775
ВКРС №12,5 РВ6 18,5/750 200M8 18,5 31662 78099 977 835
ВКРС №12,5 РВ9 22/750 200L8 22 42216 87598 983 855
ВКРС №12,5 РВ6к 37/1000 225M6 37 1000 42505 87843 1760 925
ВКРС №12,5 РВ6 45/1000 250S6 45 42505 104845 1760 1025
ВКРС №12,5 РВ9 55/1000 250M6 55 56673 117597 1772 1045

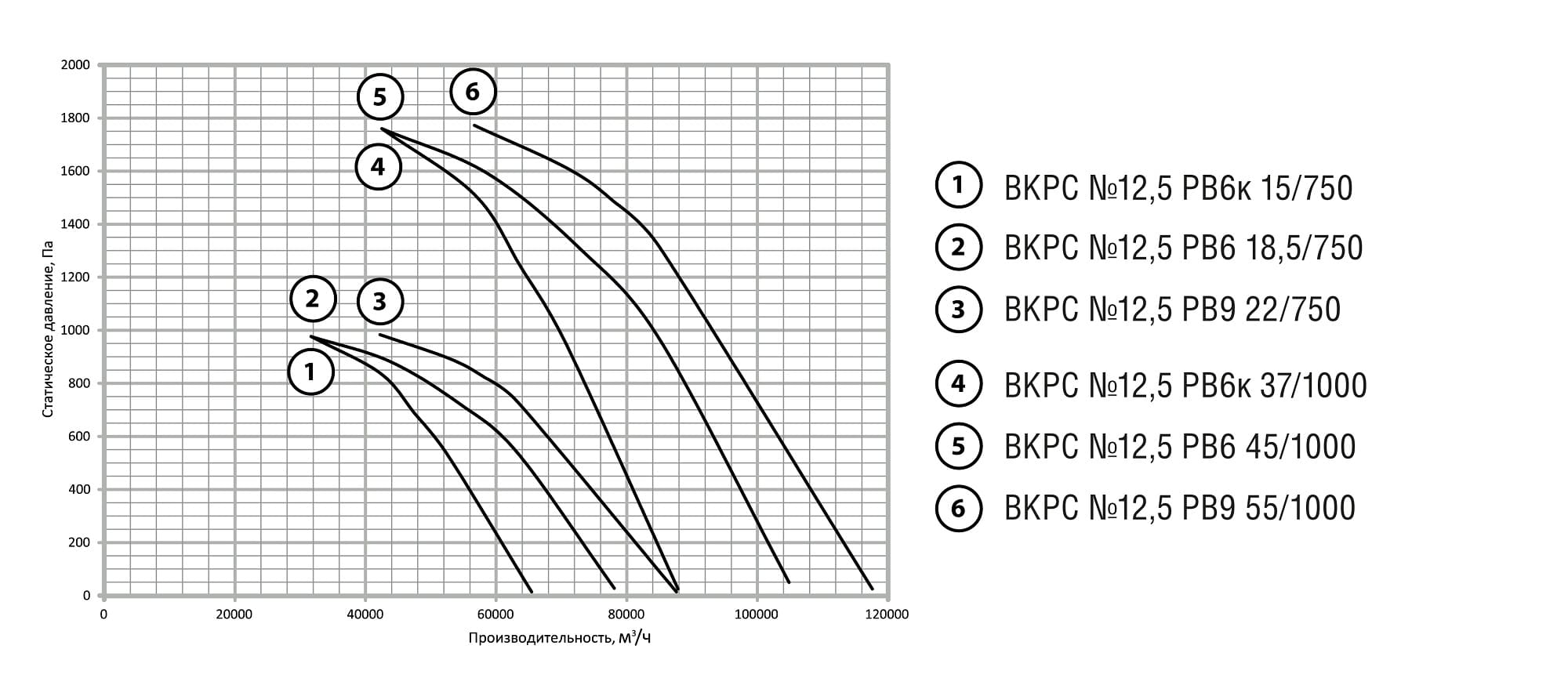

Аэродинамические характеристики крышного вентилятора ВКРС №12,5

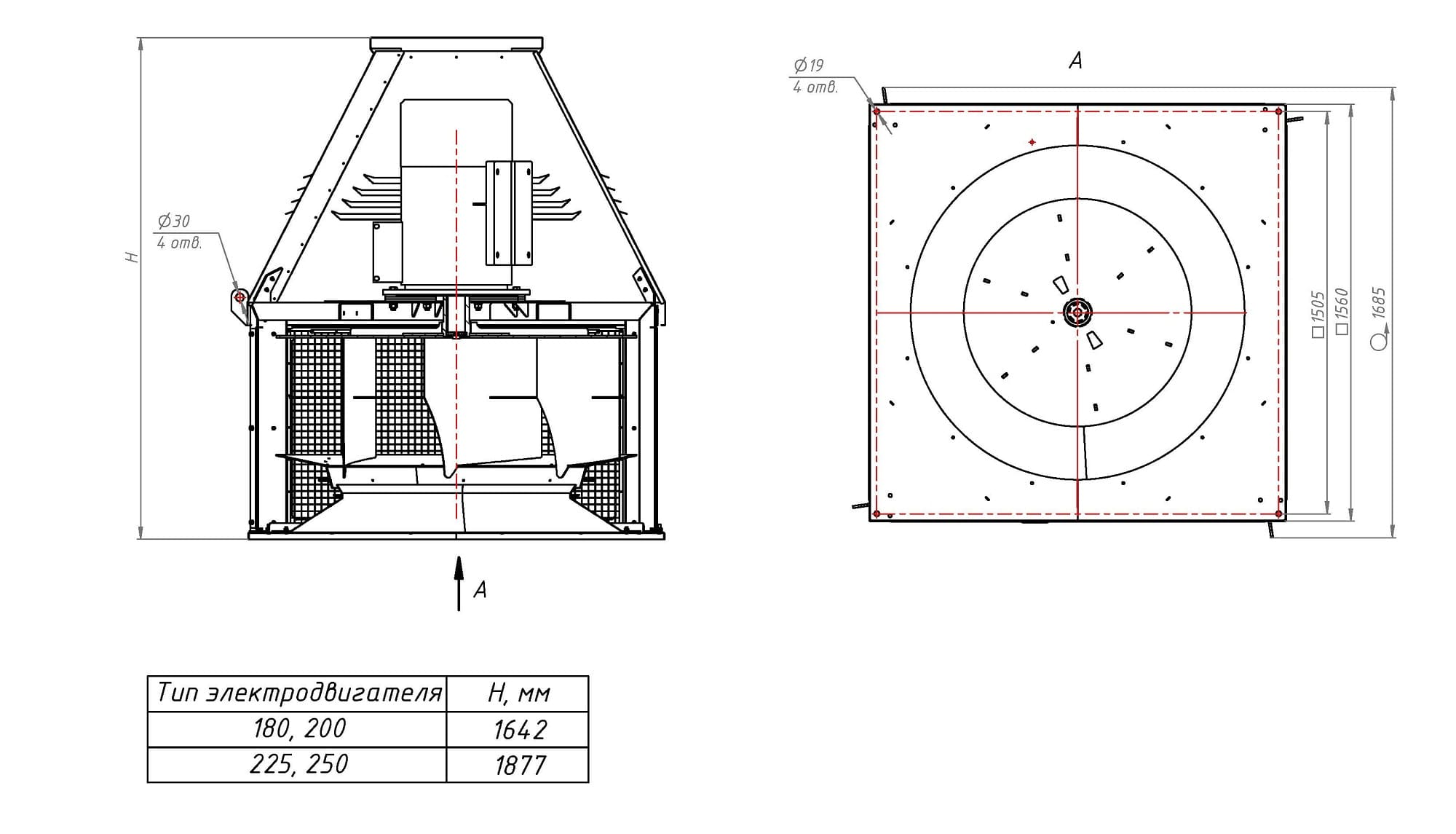

Габаритные и присоединительные размеры крышного вентилятора ВКРС №12,5


Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики крышного вентилятора ВКРС №12,5

Типоразмер Частота вращения, об/мин Значение Lpi(дБ) в октавных полосах f, Гц
63 125 250 500 1000 2000 4000 8000 Lpa, дБа
ВКРС №12,5 750 98 101 97 95 92 87 80 71 97
1000 104 98 99 106 102 99 96 90 86

Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
