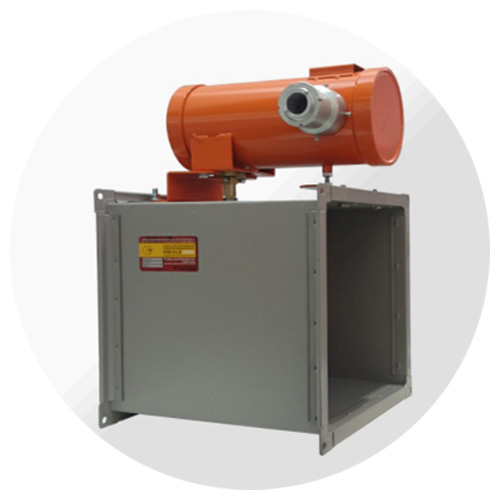

Клапан противопожарный взрывозащищенный КПВ.01(02).В

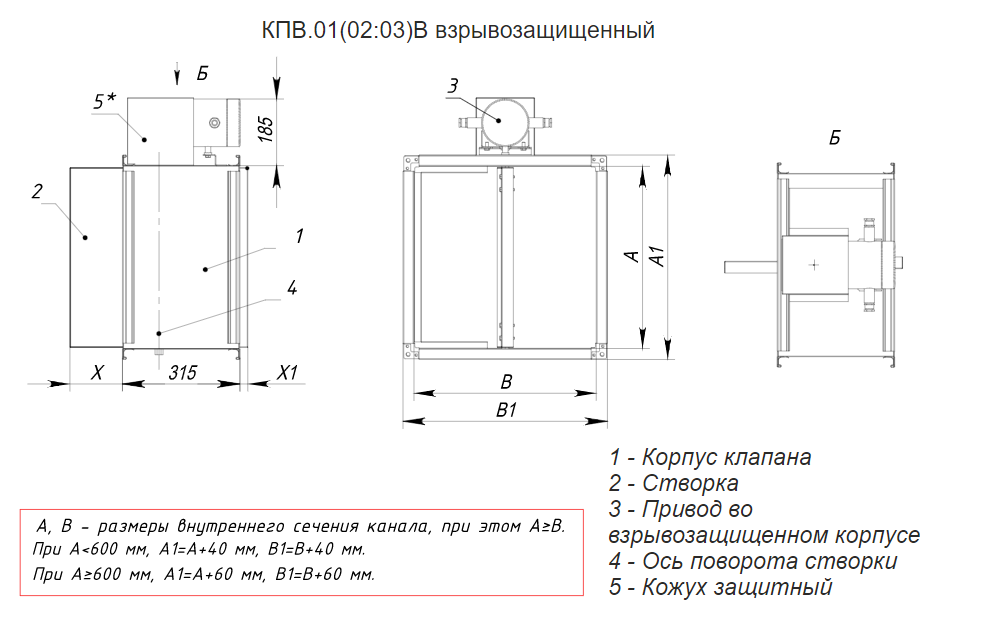

Схема конструкции КПВ.01(02;03).В с приводом Belimo во взрывонепроницаемой оболочке

Вылет створки за корпус клапана КПВ.01(02,03) прямоугольного сечения

В,мм	150	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
X	0	5	55	105	155	205	80	105	130	155	180	105	130	155	155
X1	0	0	0	0	10	60	0	0	0	10	35	0	0	10	10
Х,Х1 – вылет створки за корпус клапана, мм
Типоразмерный ряд, проходное сечение, значения вылета створки, коэффициенты местного сопротивления аналогичны указанным параметрам клапанов КПВ.01(02;03) канального типа.

Значения коэффициентов местного сопротивления ζв клапанов КПВ.01(02;03) в зависимости от размеров внутреннего сечения клапана (воздуховода)

Значения коэффициентов ζв, отнесены к скорости во внутреннем сечении клапана (воздуховода) Fв = А х В, м2.

Значения коэффициентов ζкл, отнесены к скорости в проходном сечении клапана Fкл, рассчитываются по формуле:

ζкл = ζв(Fкл/Fв)2;

Fкл — площадь проходного сечения клапана, м2;

Fв — площадь внутреннего сечения воздуховода, м2;

Значения ζв получены в результате проведенных испытаний.

Потери давления на открытых клапанах КПВ.01(02;03) различного функционального назначения могут быть рассчитаны по формулам представленным в разделе «Расчет потерь давления на противопожарных клапанах систем общеобменной и противодымной вентиляции».

Типоразмерный ряд и значения площади проходного сечения, м2, клапанов КПВ.01(02;03) прямоугольного сечения в зависимости от внутреннего сечения клапана (воздуховода)

Клапаны КПВ.01(02,03) изготавливаются любых размеров с шагом 50 мм.

По индивидуальным заказам изготавливаются клапаны промежуточных размеров, например, 290*290 мм. (по вопросам конкретизации конструкции таких клапанов рекомендуется обращаться к специалистам компании.)

Площадь проходного сечения клапанов КПВ.01(02,03), размеры которых больше максимальных размеров указанных в таблице, рассчитывается по формуле:

Fкл = (A-160)*(B-34)/106, м2

Электромагнитный привод:

_______

Реверсивный / электромеханический привод:

1 створка, 1 ЭМ —

— 1 створка, 1 привод

2 створки, 2 ЭМ —

— 2 створки, 1 привод

3 створки, 3 ЭМ —

— 3 створки, 1 привод

!!! Производитель оставляет за собой право вносить конструктивные изменения, не снижающие технические и аэродинамические характеристики выпускаемых изделий.

КПВ.01(2)В — Масса клапанов, не более, кг

A\B	150	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500
150	21,8	22,4	23,6	25,4	26	28,5	29,9	31,3	32,7	34,1	35,5	36,9	38,3	39,7	40,8
200		23	24,4	25,8	27	29,8	31,2	32,6	34	35,4	36,8	38,2	39,6	41	42,4
300			26,1	27,6	29,2	32,5	34,3	36,1	37,9	39,7	41,5	43,3	45,1	46,9	48,7
400				29,6	31,6	35,1	37,1	39,1	41,3	43,7	46,1	48,5	50,9	53,3	55,7
500					33,9	37,8	40,4	42,8	45,6	48,2	50,8	53,4	56	58,6	61,2
600						41,3	44,1	46,9	49,7	52,5	55,3	58,1	60,9	63,7	67,5
700							47,2	50,2	53,2	56,2	59,2	62,2	65,2	68,7	73,8
800								53,7	56,9	60,1	63,3	66,5	69,5	73,6	80,1
900									60,8	64,6	68,4	71,2	74,2	78,4	86,4
1000										68,7	74,5	75,9	78,9	83,4	92,7
1100											71,7	80,6	83,6	87,8	99
1200												85,3	87,6	92,5	105,3
1300													92,4	97,1	111,7
1400														102,1	117,9
1500															124,2
