Канальный вентилятор ВКП №40-20

Вентилятор канальный прямоугольный ВКП №40-20 производится по ТУ 4861-019-15185548-04.

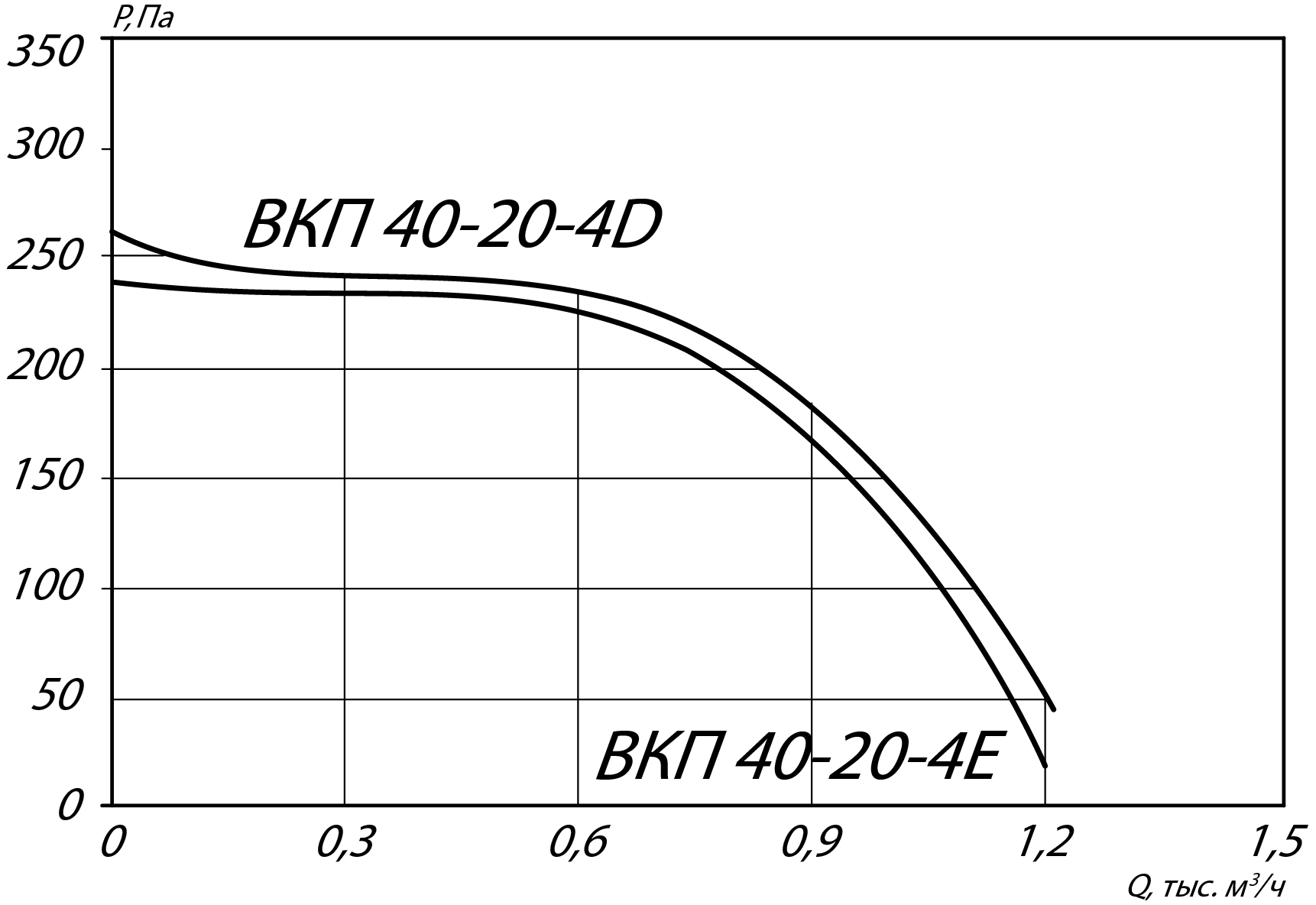

Канальный вентилятор ВКП 40-20 используется в составе канальных систем вентиляции с прямоугольным сечением воздуховодных каналов размером 40х20 см. Корпус выполнен из оцинкованной стали (возможно исполнение из оцинкованной стали со звукоизоляционным наполнителем), установлен однофазный 220В или трехфазный 380В двигатель с вперед загнутыми лопатками . Производительность вентилятора ВКП №40-20 по воздуху составляет 1250 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Канальные вентиляторы прямоугольные ВКП

Вентиляторы канальные прямоугольные ВКП предназначены для комплектации канальных вентиляционных систем квадратного сечения. Вентиляторы данного типа компактны и легко монтируются в любом положении, могут использоваться как в приточных, так и вытяжных вентсистемах местного или общеобменного назначения. ВКП вентиляторы канальные прямоугольного сечения могут применяться для организации принудительного воздухообмена в помещениях и зданиях жилого, общественного, административного и общественного значения. Специально сконструированы для установки в условиях ограниченного пространства и могут крепиться в любом месте системы вентиляционных каналов как вертикально, так и горизонтально. Плавно вращающаяся крыльчатка радиального типа с вперёд загнутыми лопатками гарантирует высокие показания по давлению, низкий уровень шума и высокий коэффициент полезного действия.

Рабочая среда – воздух температурой не более +60°С при относительной влажности до 80% с концентрацией пыли, не превышающей 0,1 г/м.куб.

Вентиляторы канальные прямоугольные характеристики

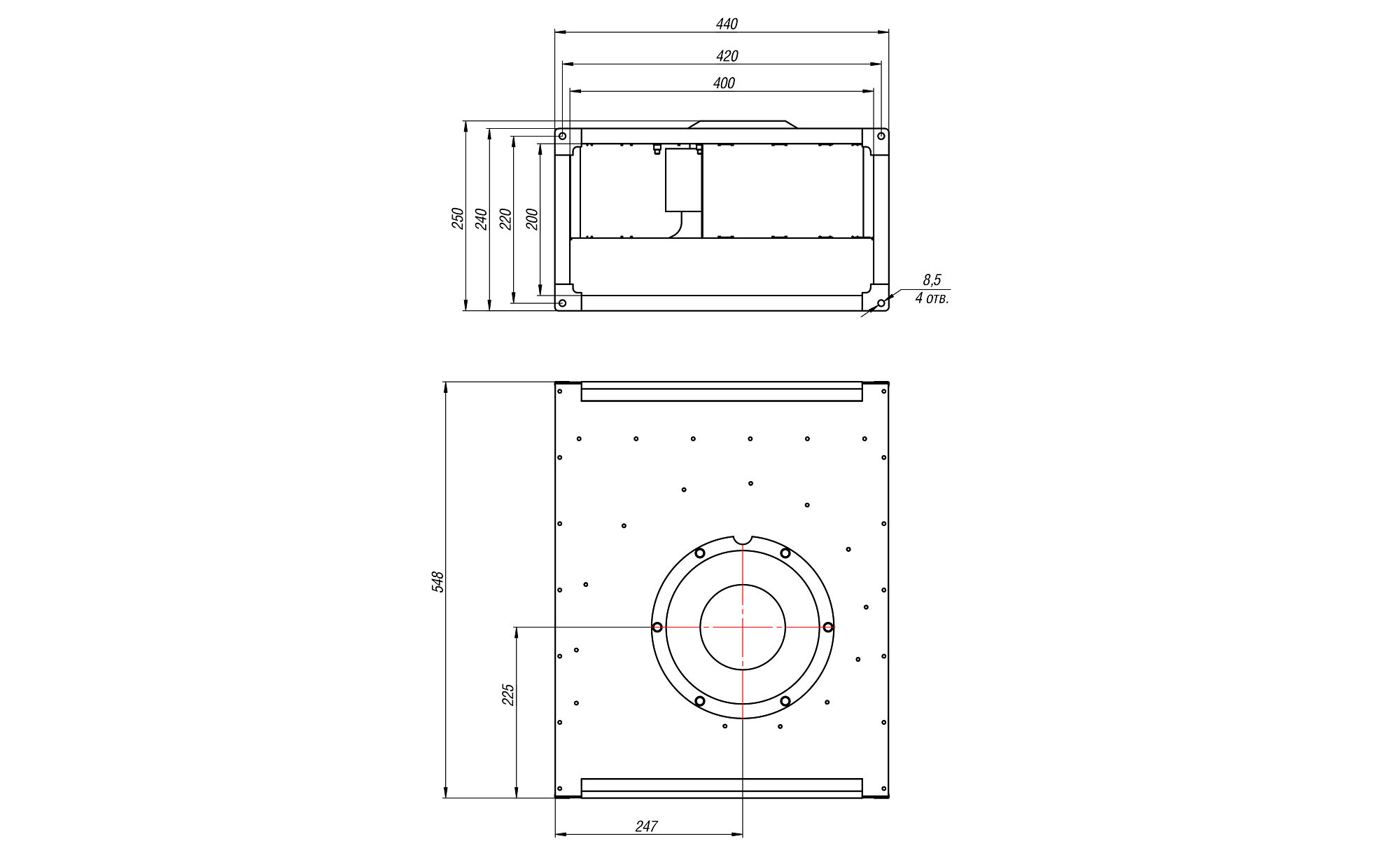

ВКП канальные вентиляторы в прямоугольном корпусе изготавливаются из листовой стали. Степень защиты корпуса – IP 54. Габаритные и присоединительные размеры унифицированы со стандартным рядом квадратных вентканалов.

Купить канальный вентилятор прямоугольный возможно в двух вариантах исполнения:

— просто оцинкованная сталь;
— оцинкованная сталь со звукоизоляционным наполнителем.

Вентиляторы канальные прямоугольные ВКП монтируются в разрыв вентиляционных каналов посредством фланцев, размещенных на торцах корпусной детали. Подсоединение в систему вентиляции осуществляется с помощью монтажных шин.

Внутри корпуса размещено рабочее колесо радиального типа с загнутыми в сторону вращения лопастями. В качестве привода используется асинхронный 1-но или 3-х фазный двигатель, контакты для питания которого вынесены на внешнюю сторону корпуса в клеммную коробку.

Конструкция вентилятора канального прямоугольного ВКП предусматривает защиту от перегрева в виде биметаллической пластины, размыкающейся при повышении температуры. Обратное включение происходит автоматически, по мере остывания агрегата. Также на ряде типоразмеров предусмотрено сочетание биметаллической пластины и термоконтактов.

Канальные вентиляторы прямоугольные ВКП условия эксплуатации

Прямоугольные канальные вентиляторы ВКП рассчитаны на долговременное и бесперебойное перемещения чистых и сухих воздушных масс при температуре окружающей среды в диапазоне -40°С…+40°С с содержанием твёрдых примесей не более 10 мг/м3 , не содержащего липких веществ и волокнистых материалов, в регионах с умеренным климатом по второй категории размещения. Вентиляторы должны эксплуатироваться согласно требованиям, указанным в паспорте устройства, с соблюдением правил монтажа, ремонта и безопасной эксплуатации общепромышленного оборудования.

Канальные вентиляторы серии ВКП выпускаются предприятием в 9-ти стандартных моделях, отличающихся производительностью по воздуху, мощностью, габаритными размерами и т.д. Купить канальный вентилятор прямоугольного сечения ВКП оптимального типоразмера исходя из аэродинамического расчета с учетом назначения, условий эксплуатации и фактического состояния вентиляционной сети. Прямоугольная форма и компактные размеры представленных моделей позволяют их легко и быстро монтировать внутри любой системы. Если у вас есть вопрос по выбору модели вентиляционного оборудования и по организации доставки, вы можете позвонить по одному из телефонов, указанных на сайте, или написать нам на электронную почту.

Схемы подключения ЭД
