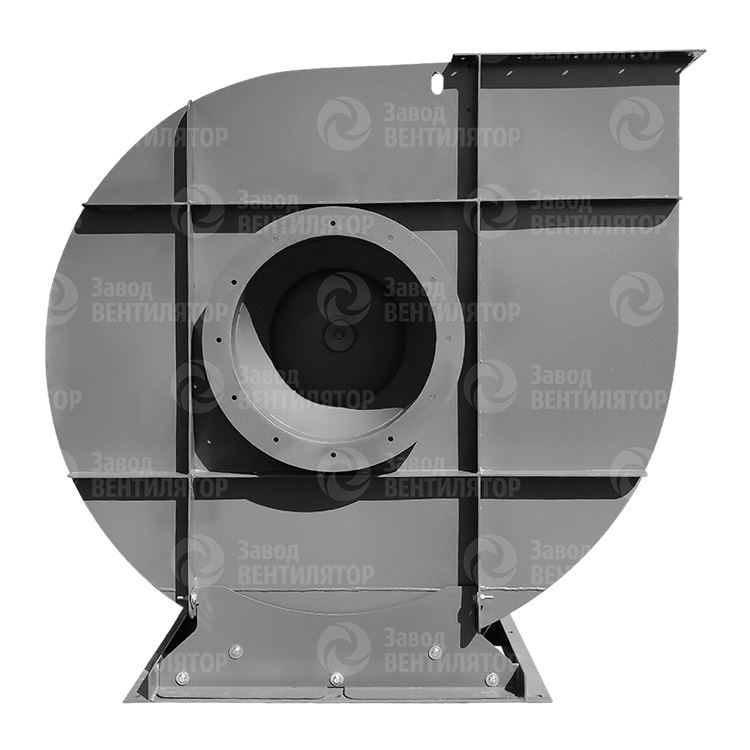

Радиальный вентилятор ВЦ 5-45 №4,25
Вентилятор радиальный ВЦ 5-45 среднего давления одностороннего всасывания со спиральным неповоротным корпусом
Допустима замена обозначения «В» — взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.
Вентиляторы центробежные марок ВЦ 5-35, 5-45, 5-50 выпускаются только в одном конструктивном исполнении: 1-я схема – в этом варианте рабочее колесо прибора располагается на валу двигателя. Дополнительно могут быть укомплектованы следующими элементами: гибкие вставки, виброизоляторы.
Классификация этого оборудования по назначению выделяет вентиляторы общепромышленного, коррозионностойкого, взрывозащищенного исполнения, которые производятся из разных металлов.
Вентилятор радиальный ВЦ 5-45 №4,25 среднего давления производится по ТУ 4861-001-85589750. Радиальный вентилятор ВЦ 5-45 №4,25 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) исполнения. Производительность от 1200 м³/ч до 5000 м³/ч., предельная температура перемещаемой рабочей среды до +80°С. Вентиляторы используют для установки в вентиляционных системах стационарного типа, в системах отопления, кондиционирования помещений различного типа и назначения. Допускается использование на технологических линиях, где техпроцессом предусмотрена транспортировка мелкодисперсных сыпучих материалов (при условии соблюдения требований к работе вентиляторов ВЦ 5-45-4,25).
Радиальные вентиляторы среднего давления ВЦ 5-45
Вентиляторы радиальные ВЦ 5-45 могут эксплуатироваться в составе канальных вентиляционных сетей приточного и вытяжного типа, в системах воздушного отопления или кондиционирования помещений промышленного, общественного и административного значения. Допускается эксплуатация вентиляторов ВЦ 5-45 на пневмотранспортных линиях для перемещения мелкодисперсных сыпучих материалов, а также в других технологических процессах, где требуется перемещение воздуха или не агрессивных газовоздушных смесей температурой до +80°С. Предельное значение концентрации взвешенной пыли и мелкодисперсных включений составляет 100 мг/м³.
Конструктивные особенности вентилятора ВЦ 5-45
Радиальные вентиляторы ВЦ 5-45 относятся к стационарным видам вентиляционного оборудования. Установка вентилятора должна производиться на жесткий железобетонный фундамент или металлическое перекрытие.
К основным конструктивным элементам вентилятора ВЦ 5-45 радиального типа относятся:
— спиралевидный корпус-«улитка» из тонколистовой стали;
— опорная рама, посредством которой вентилятор ВЦ 5-45 крепится к основанию;
— рабочее колесо с 10-тью отогнутыми в обратную вращению сторону лопатками;
— электропривод на базе асинхронного двигателя.
Вентиляторы центробежные ВЦ 5-45 выпускаются только в одном конструктивном исполнении: 1-я схема – в этом варианте рабочее колесо прибора располагается на валу двигателя.
В дополнительную комплектацию вентилятора радиального ВЦ 5-45 могут быть включены специальные виброизоляторы и гибкие вставки для подключения к воздуховодам.
В качестве антикоррозионной защиты наружные поверхности вентилятора ВЦ 5-45 покрыты износостойким лакокрасочным материалом.
Радиальные вентиляторы ВЦ 5-45 условия эксплуатации
Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях:
— Умеренного климата (У) от -45 С до +40 С;
— Тропического климата (Т) от -10 С до +45 С;
— Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.
Категория размещения – 2 и 3.
При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.
Вентиляторы радиальные ВЦ 5-45 производятся заводом-изготовителем в 3-х стандартных типоразмерах. Можно купить вентилятор ВЦ 5-45 в общепромышленном исполнении, коррозионностойки или взрывозащищенный (либо в комбинации специсполнений).
Основные варианты изготовления
| Индекс | Назначение и материалы |
| — | Общепромышленное исполнение, материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенные из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
Технические характеристики Радиальные вентиляторы ВЦ 5-45 №4,25 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||||||||
| Скорость вращения, об/мин | Номинальная мощность, кВт |
Номинальный ток при 380В (50 Гц), А | Тип ЭД |
Производи- тельность Q min, тыс. м3/ч |
Производи-тельность Q max, тыс. м3/ч |
Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса, кг | Марка | Количество в комплекте | Марка | Количество в комплекте | ||||||
| 3000 | 4,0 | 8,2 | 100S2 | 1,2 | 5,0 | 1700 | 2700 | 125 | ДО-41 | 4 | ВР 202 | 6 | ||||||
*При изменении типа двигателя масса может меняться

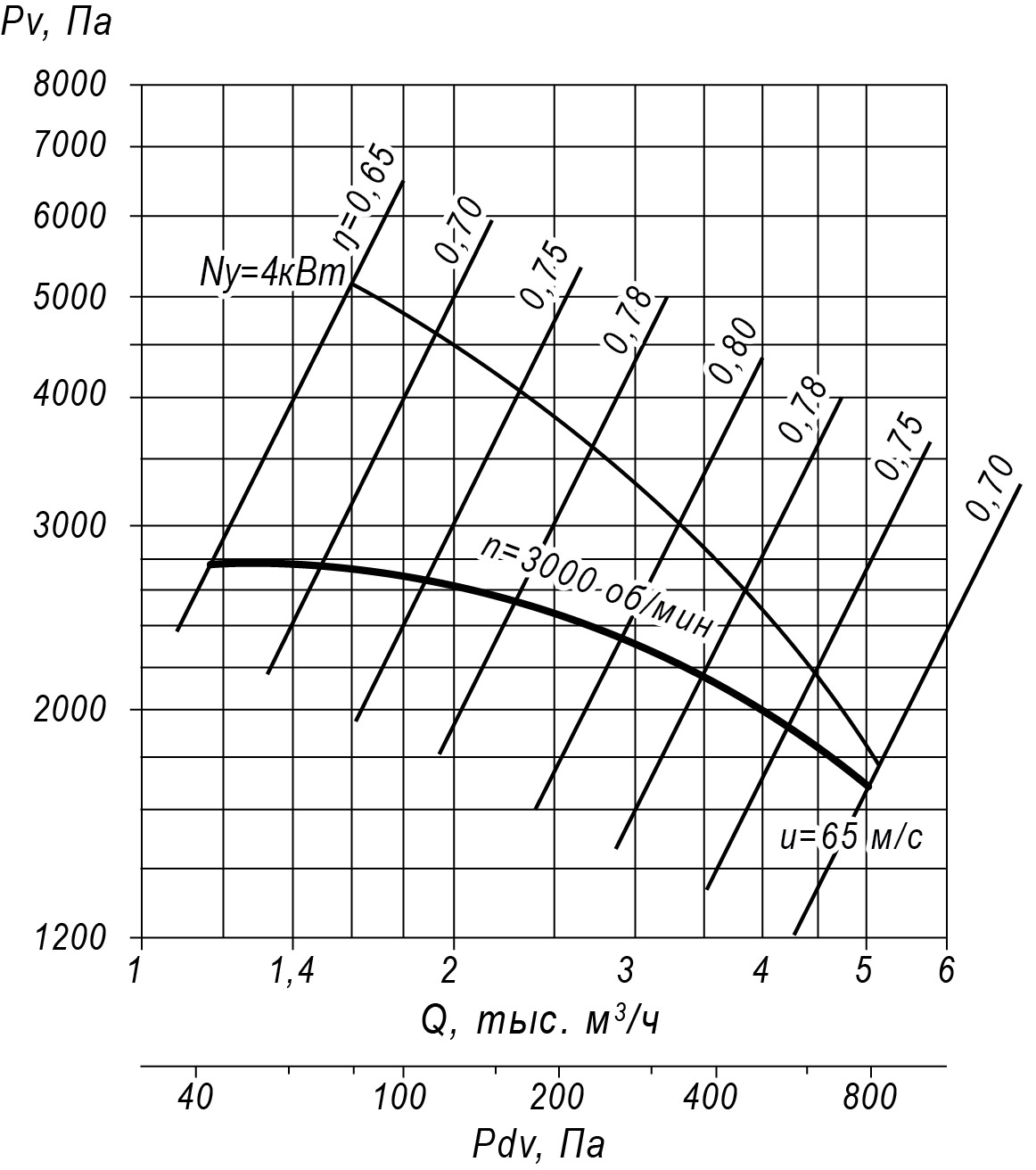

Аэродинамические характеристики радиального вентилятора ВЦ 5-45 №4,25, Исполнение 1
Акустические характеристики радиального вентилятора ВЦ 5-45 №4,25, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 86 | 88 | 92 | 94 | 91 | 89 | 85 | 81 | 96 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
