Радиальный вентилятор ВЦ 4-70 №10,0

Вентилятор радиальный ВЦ 4-70 №10 низкого давления производится по ТУ 28.25.20-005-55528260-2021,
для взрывозащищенного исполнения ТУ 28.25.20-002-55528260-2021.

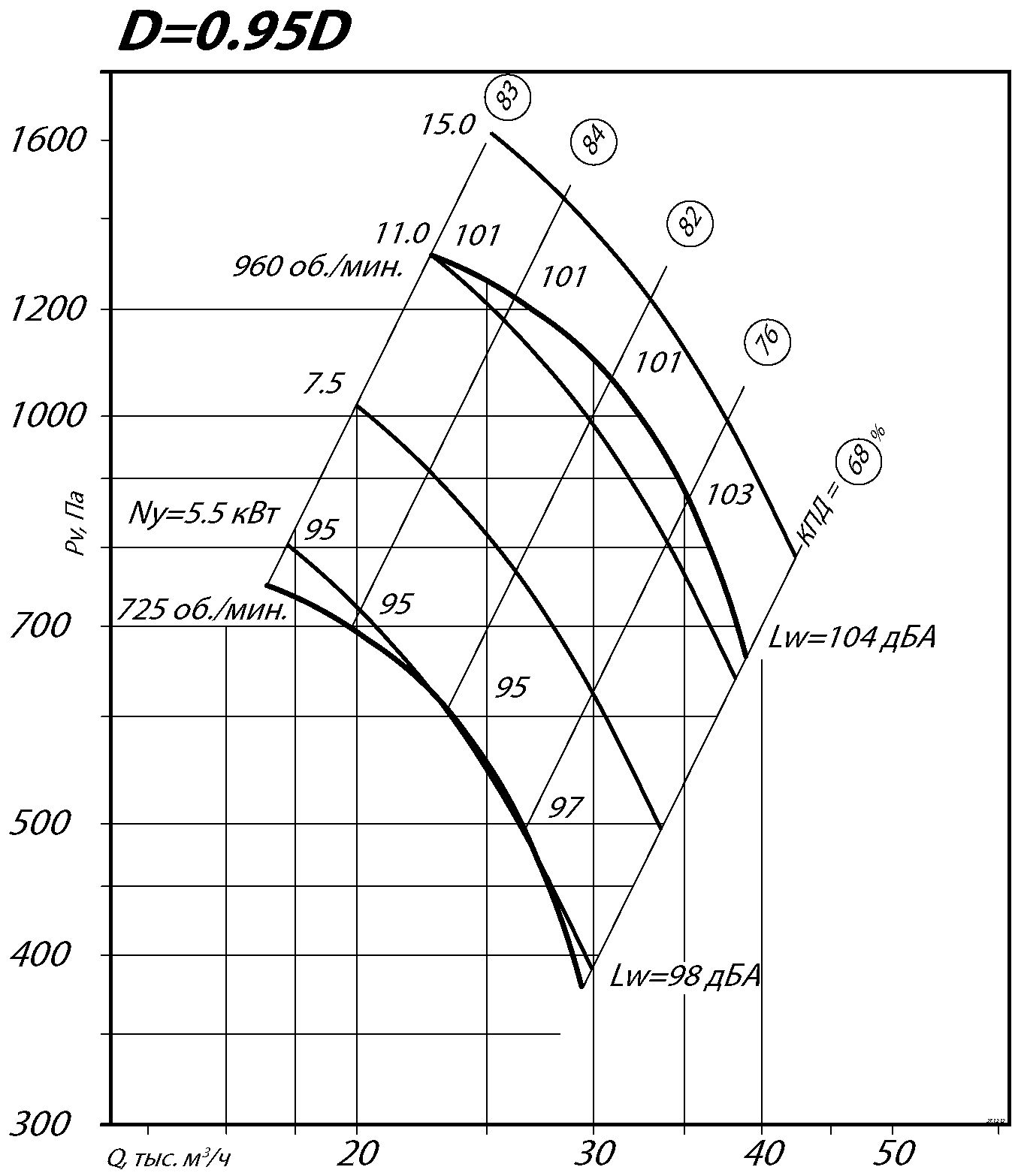

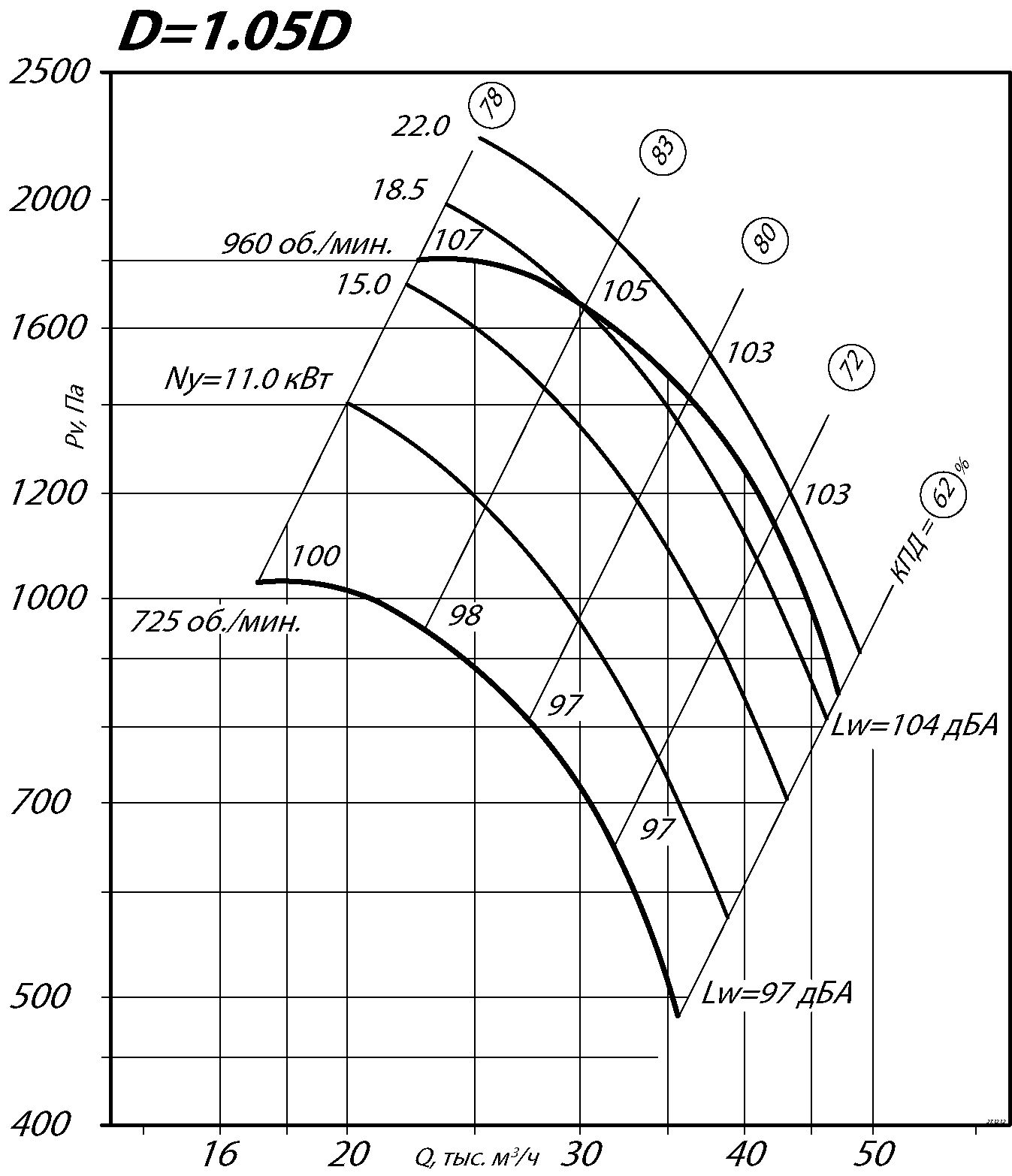

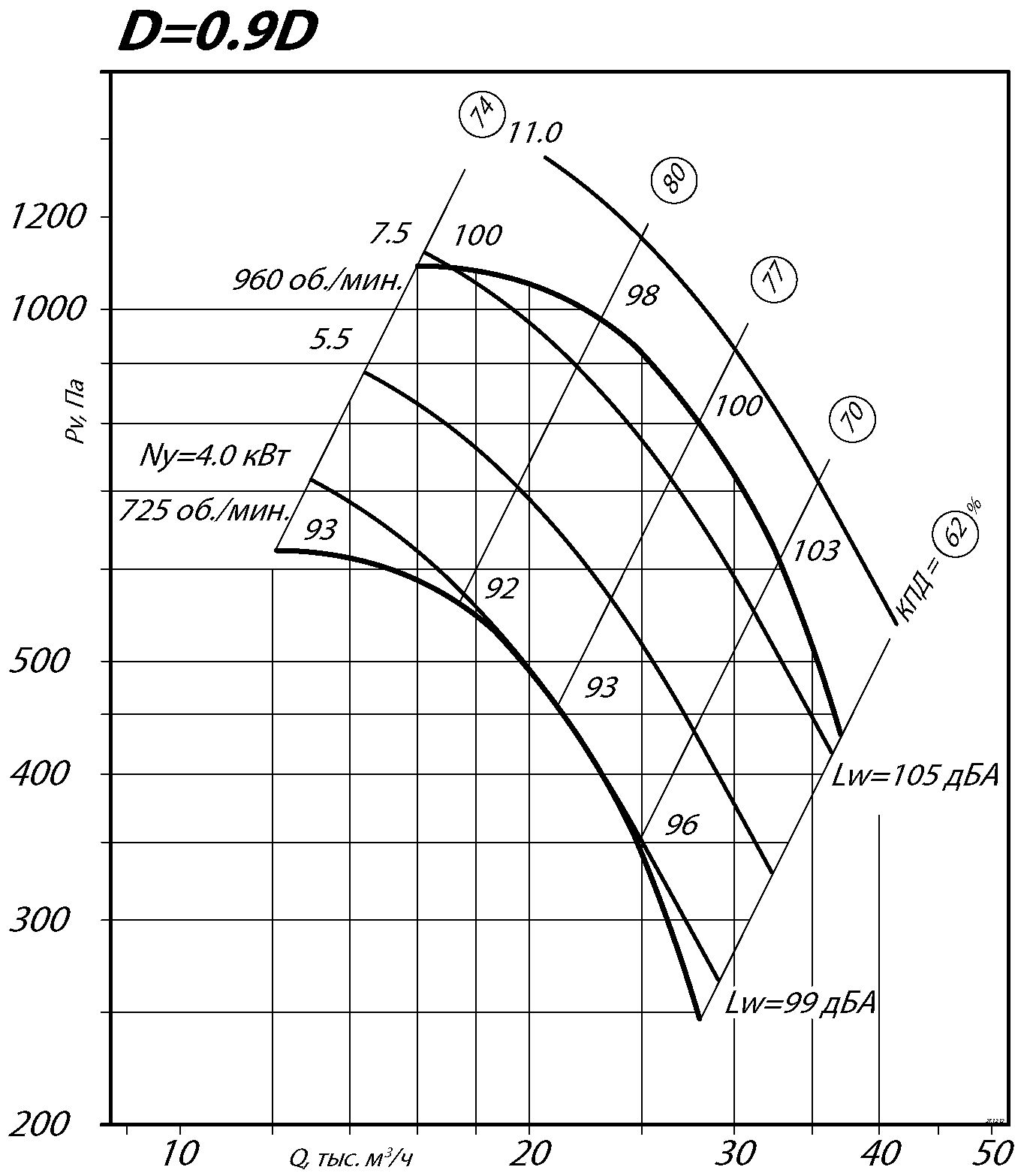

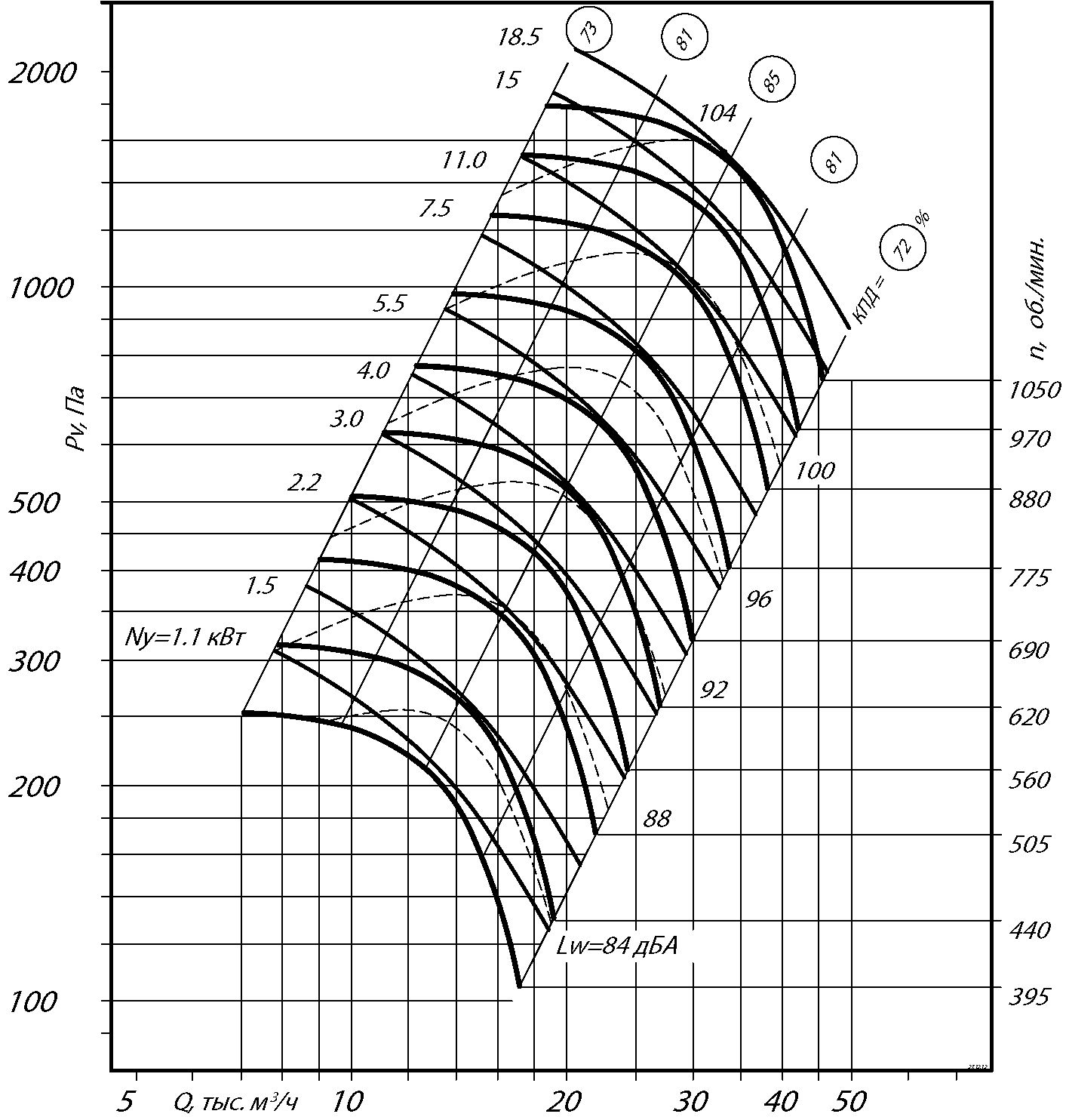

Радиальный вентилятор ВЦ 4-70 №10 изготавливается по 1-ой конструктивной схеме (с непосредственным соединением с двигателем) и по 5-ой схеме (с ременным приводом) исполнения. Производительность такого вентилятора от 12000 м³/ч до 46500 м³/ч. Вентиляторы ВЦ 4-70-10 применяют в системах, где требуется высокий КПД, низкий уровень шума и в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Температура рабочей среды до +80°С.

Радиальные вентиляторы низкого давления ВЦ 4-70

Вентиляторы радиальные ВЦ 4-70 находят широкое применение в канальных и бесканальных приточно-вытяжных вентиляционных системах местного или общеобменного типа. Такие вентиляторы используются для организации принудительного воздухообмена в промышленных, административных и общественных зданиях.

Вентилятор радиальный ВЦ 4-70 рассчитан на низкое давление при одностороннем всасывании. Рабочая среда – предварительно отфильтрованный воздух или нейтральные газовоздушные смеси, не содержание в своем составе пожаро- и взрывоопасных компонентов, химических примесей, провоцирующих коррозию «черных» металлов, и др. Предельная концентрация мелкодисперсной пыли в рабочем потоке составляет 0,1 г/м.куб.

Конструктивные особенности вентилятора ВЦ 4-70

Радиальные вентиляторы ВЦ 4-70 низкого давления имеют компактную моноблочную конструкцию и поставляются заказчику в полностью готовом для монтажа виде в заводской упаковке.

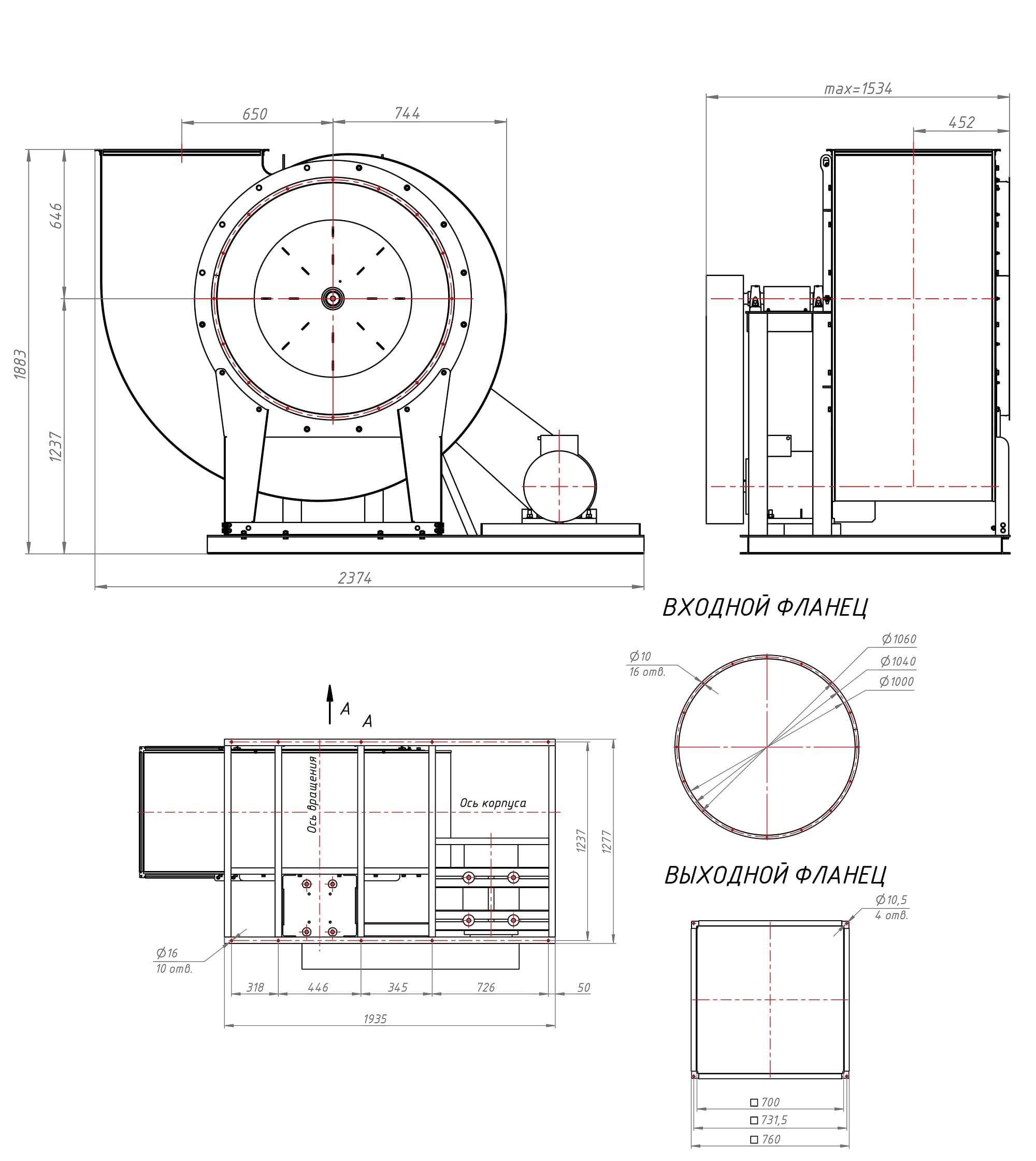

К основным конструктивным элементам агрегата можно отнести опорную металлоконструкцию, спирально-поворотный корпус, рабочее колесо и приводную часть.

Радиальный вентилятор ВЦ 4-70 должен устанавливаться на жесткое основание с достаточной несущей способностью (железобетонный фундамент или металлоконструкция). В процессе работы агрегат генерирует вибрации и шумы, для снижения которых рекомендуется использовать специальные виброизоляторы (не входят в базовый комплект поставки). Крепление вентилятора на несущем основании производится посредством комплекта анкерных болтов.

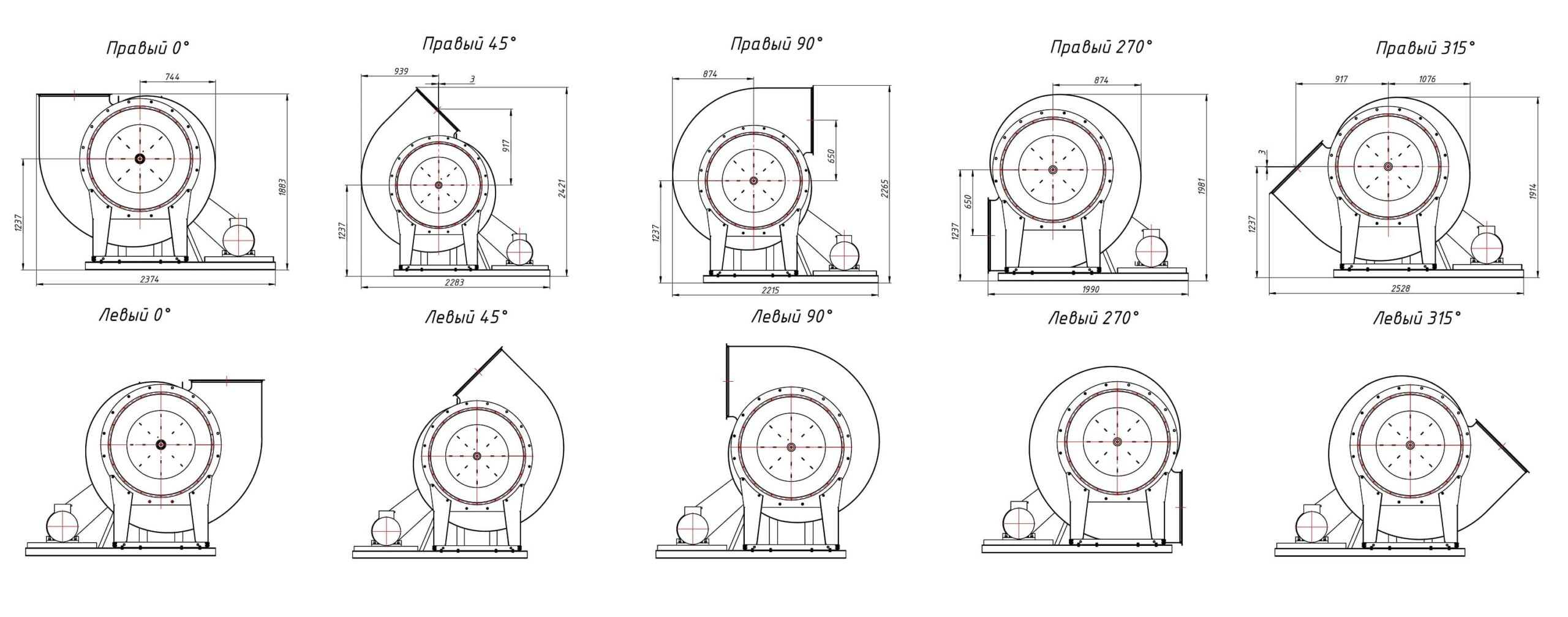

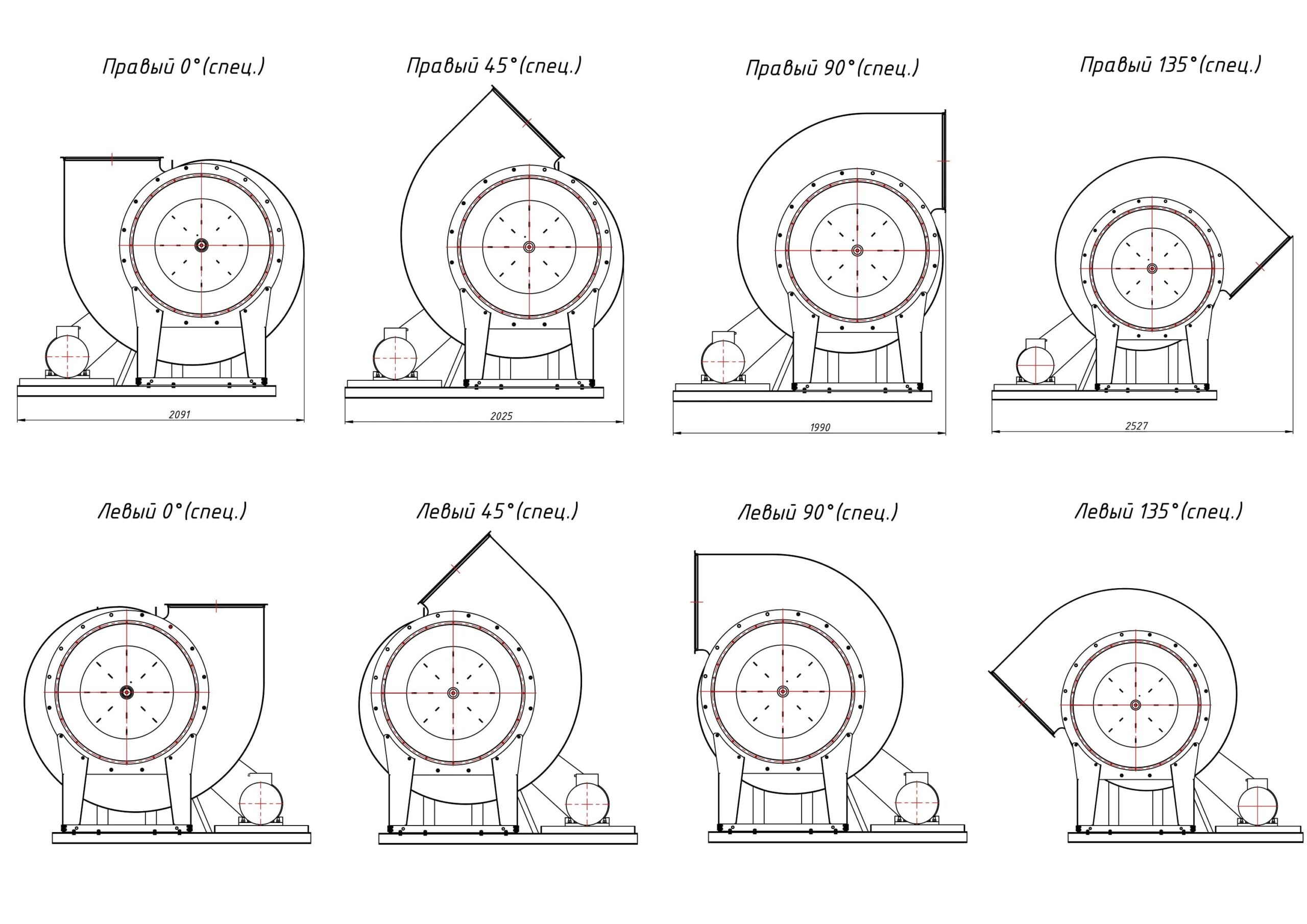

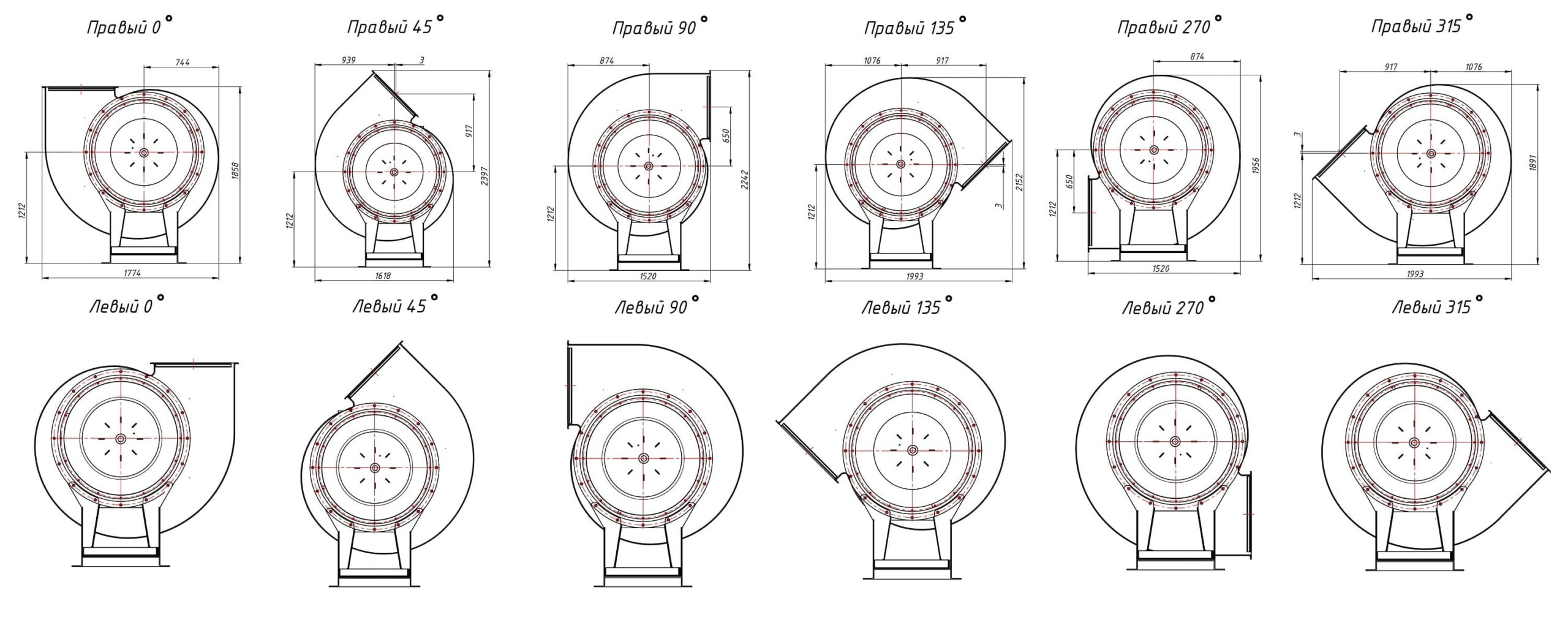

На опорной раме размещается спирально-поворотный кожух, изготавливаемый в базовом варианте из тонколистовой низкоуглеродистой стали. При монтаже предусмотрена возможность разворота корпуса на удобный угол для подключения выходного воздуховода (шаг поворота составляет 45 градусов). Патрубки корпуса могут присоединяться к воздуховодам напрямую или посредством гибких вставок соответствующего типоразмера.

Рабочее колесо вентилятора ВЦ 4-70 представляет собой крыльчатку из 12-ти отогнутых назад лопастей. Крутящий момент обеспечивается двигателем (расположен на корпусе соосно колесу или устанавливается рядом на станине, а момент передается через ременную передачу). В целях безопасности клиноременная передача закрывается съемным кожухом.

Радиальные вентиляторы ВЦ 4-70 условия эксплуатации

Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях:
• Умеренного климата (У) от -45 С до +40 С;
• Тропического климата (Т) от -10 С до +45 С;
• Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.
Категория размещения – 2 и 3
При обеспечении защиты электродвигателя от атмосферных воздействий(осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения.

Вентиляторы радиальные ВЦ 4-70 выпускаются в 10-ти типовых размерах. Базовый вариант – общепромышленного назначения из конструкционной «черной» стали. Для специальных условий эксплуатации заводом-изготовителем производятся вентиляторы радиальные ВЦ 4-70 в теплостойком исполнении (температура рабочей среды может достигать +200°С), коррозионностойком, взрывозащищенном или комбинации перечисленных вариантов.

Основные варианты изготовления
