Осевые вентиляторы ВО 21-12 с лопатками из усиленного стекловолокном полиамида

Общие сведения

• Линейка осевых вентиляторов серии ВО 21-12 разработана для использования в системах приточной и вытяжной общеобменной и технологической вентиляции зданий и сооружений различного типа.
• Исполнение вентиляторов – общепромышленное, взрывозащищенное.
• Корпус вентилятора выполнен из окрашенной углеродистой стали, лопатки выполнены из усиленного стекловолокном полиамида.

Категории: ,
Описание

Вентилятор осевой ВО 21-12 №7,1 предназначен для использования в системах приточной и вытяжной вентиляции. Назначение вентилятора – подача либо удаления воздуха из помещений.
Предельные значения температуры перемещаемой среды соответствуют значениям диапазонам температуры окружающего воздуха.
В коррозионностойком исполнении вентилятор ВО 21-12 №7,1 не выпускается.

Вентиляторы осевые ВО 21-12

Серия вентиляторов осевых ВО 21-12 предназначена для работы в составе систем общеобменной вентиляции, а также в системах, поддерживающих технологические процессы предприятий.

Рабочая среда – воздух и газовоздушные смеси, максимальная запыленность которых не превышает 0,1 г/м.куб. В перемещаемой среде не допускается наличие липких или волокнистых включений, абразивных или химически активных по отношению к углеродистым сталям, алюминию и полиамиду примесей.

Конструктивные особенности вентилятора ВО 21-12

  • ∙ Осевые вентиляторы ВО 21-12 поставляются в полностью собранном и готовом к монтажным работам виде в заводской упаковке. Вентиляторы поставляются с внешней клеммной коробкой для простого подключения к трёхфазной питающей сети 380 В.
  • ∙ Функцию корпуса выполняет вальцованная из конструкционной стали цилиндрическая обечайка. Для подсоединения вентилятора ВО 21-12 к воздуховодам сети предусмотрены фланцы с отверстиями под болтовое крепление.
  • ∙ Корпус вентилятора окрашен.
  • ∙ Внутри корпуса расположено рабочее колесо с армированными стекловолокном лопатками из полиамида. Лопатки вентилятора имеют аэродинамический профиль, что придаёт вентиляторам высокую энергоэффективность. Разнообразие комплектаций рабочих колёс позволяет подобрать вентилятор с минимальным отклонением характеристики от заданных параметров сети во всём диапазоне серии.
  • ∙ Втулка крыльчатки напрессована непосредственно на ротор электрического асинхронного двигателя.

Осевые вентиляторы ВО 21-12 условия эксплуатации

Осевые вентиляторы подпора серии ВО 21-12 могут эксплуатироваться в регионах с умеренным климатом при температуре окружающего воздуха -40°С…+40°С, а также в регионах с умеренно-холодным и холодным климатом  -60°С…+45°С первой и второй категории размещения по ГОСТ 15150-69.

Предельные значения температуры перемещаемой среды соответствуют значениям диапазонам температуры окружающего воздуха.

Среднеквадратическое значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2 мм/с.

Основные варианты изготовления

Индекс Назначение и материалы
— Общепромышленное исполнение, материал – углеродистая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
Характеристики

Технические характеристики Осевые вентиляторы ВО 21-12 №7,1

Индекс рабочего колеса Мощность двигателя, кВт Частота, об/мин Q min, м³/ч Q max, м³/ч Pv max, Па Pv min, Па Масса, кг
1-О 0,37 1000 7500 13300 89 53 41
4-М 0,55 1000 6548 12602 130 50 43
4-Н 0,55 1000 7128 13746 135 59 43
4-О 0,55 1000 8082 14813 139 69 43
6-О 0,75 1000 8109 15104 164 72 49
6-Р 0,75 1000 9177 16213 168 83 49
6-С 1,1 1000 10323 17559 173 94 51
6-Т 1,1 1000 11489 19457 181 119 51
9-Х 1,5 1000 13907 21034 191 139 57
2-М 0,75 1500 8206 17155 184 92 42
1-О 1,1 1500 12100 20800 217 131 46
4-М 1,5 1500 10045 19426 309 118 49
4-Н 2,2 1500 10987 21217 322 140 55
4-О 2,2 1500 12484 22940 331 164 55
6-О 2,2 1500 12563 23390 391 169 55
6-Р 3 1500 14165 25107 401 195 58
6-С 3 1500 15933 26793 413 223 58
6-Т 4 1500 17915 30559 444 288 68
9-Х 5,5 1500 21838 32998 468 338 99
2-М 5,5 3000 16880 35500 777 445 68
2-Н 7,5 3000 18038 37821 816 446 92
1-О 11 3000 24600 42700 920 558 117
5-Н 15 3000 22793 42445 1263 564 164
5-О 18,5 3000 24679 46056 1327 655 174
5-Р 18,5 3000 27509 48976 1353 741 174

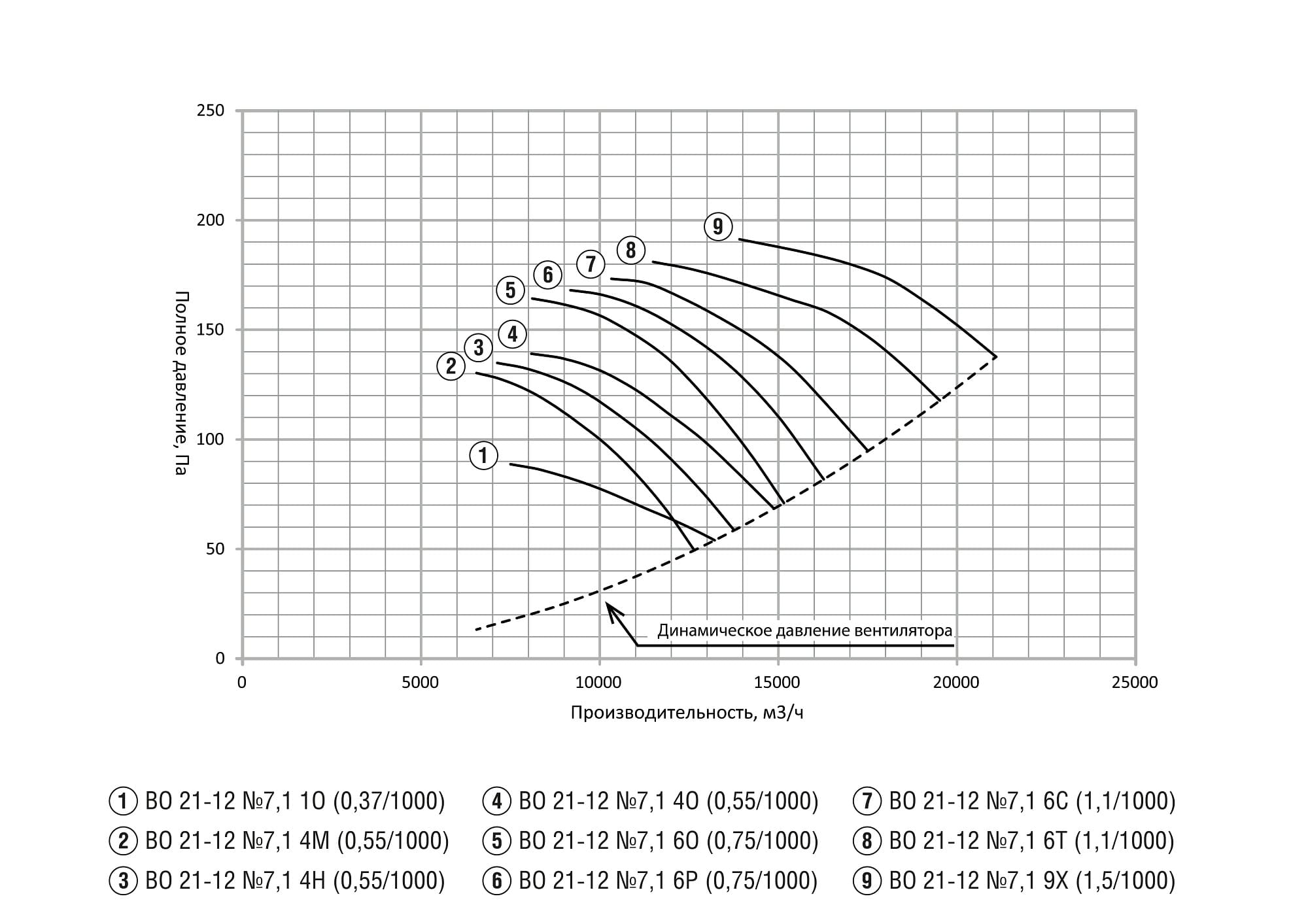

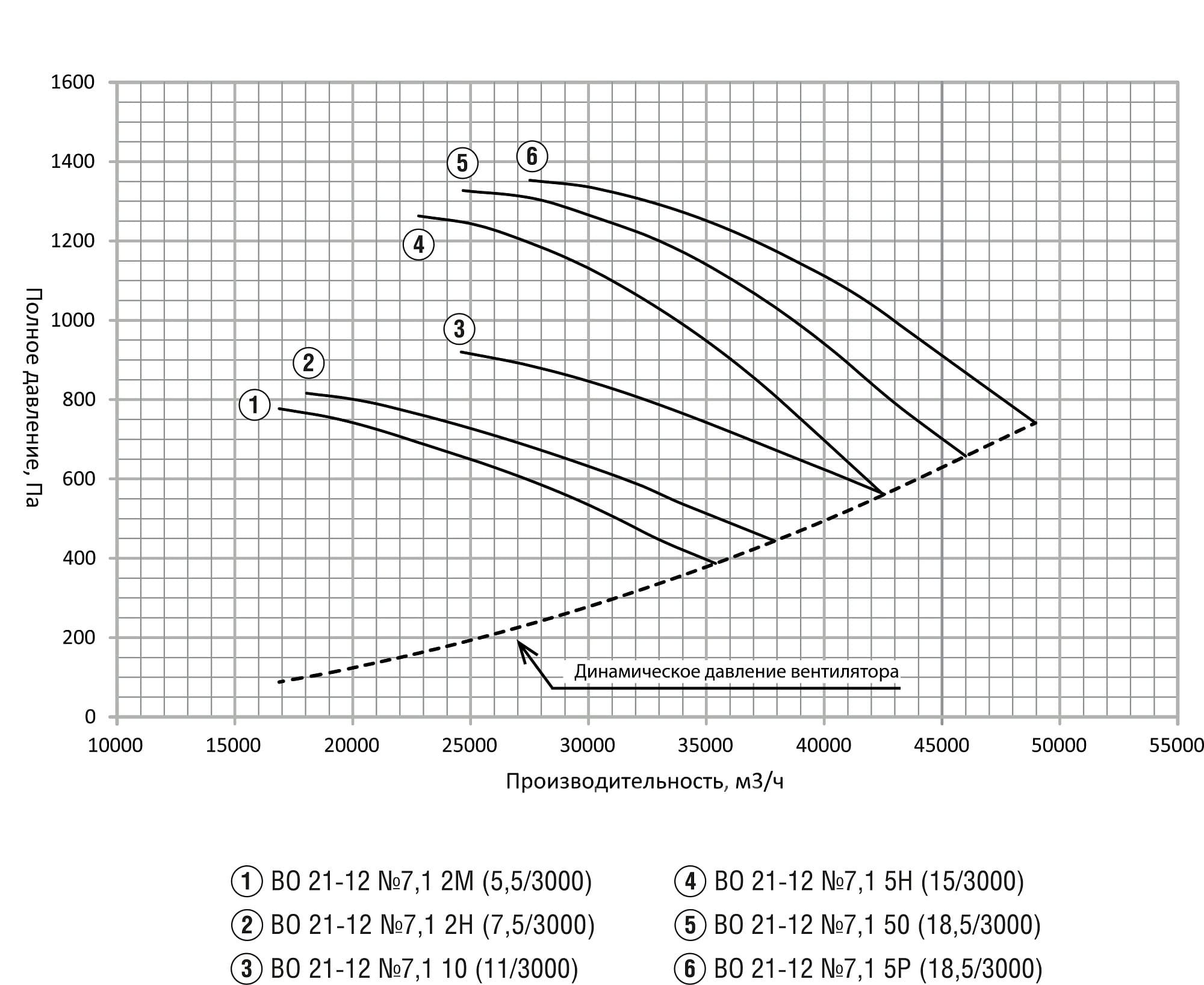

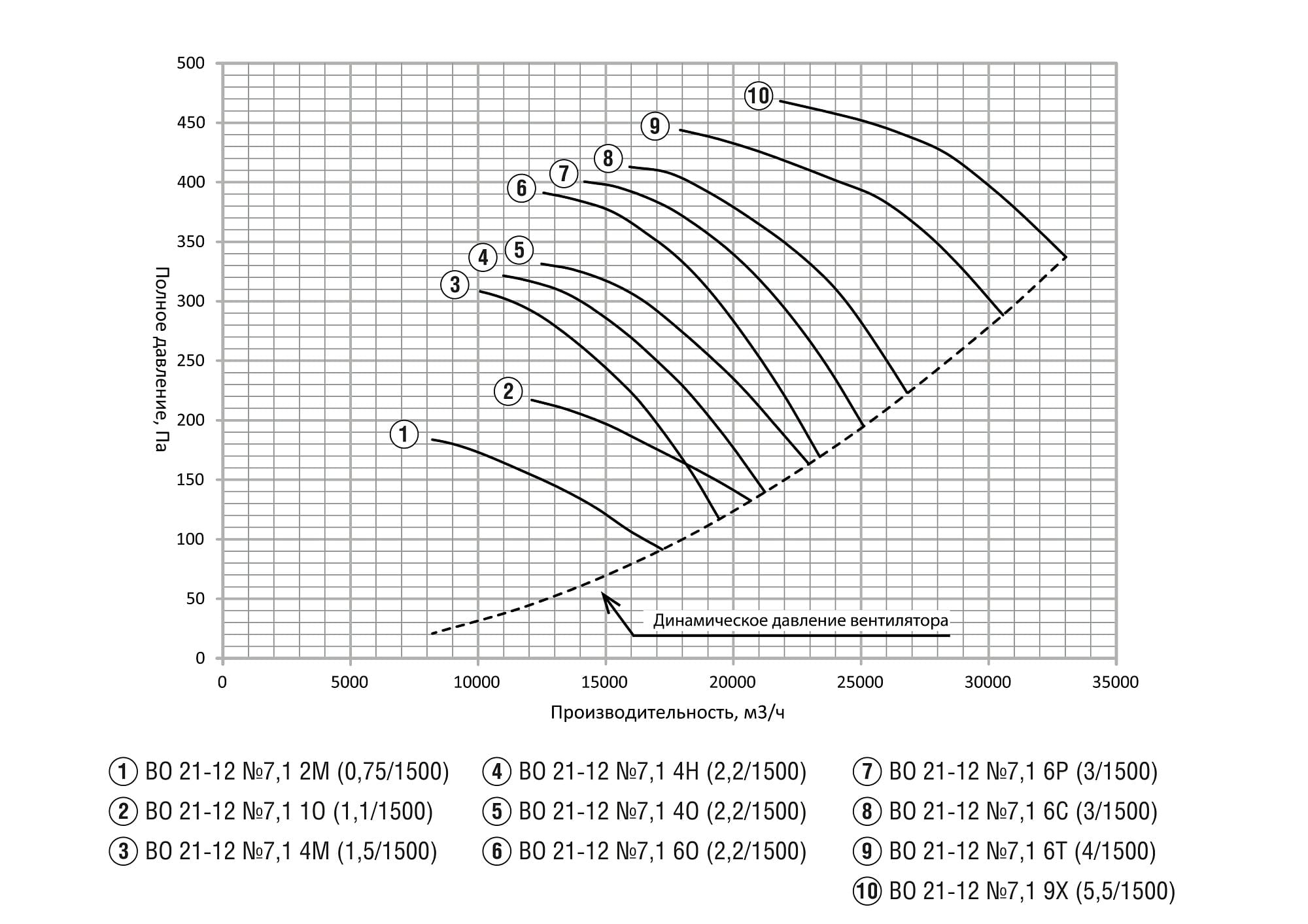

Аэродинамические характеристики осевого вентилятора ВО 21-12 №7,1



Акустические характеристики осевого вентилятора ВО 21-12 №7,1

Индекс колеса Мощность двигателя, кВт Частота, об/мин Значение Lpi(дБ) в октавных полосах f, Гц Lpa, дБа
63 125 250 500 1000 2000 4000 8000
1-О 0,37 1000 71 65 66 66 65 66 68 64 76
4-М 0,55 1000 70 70 68 70 69 69 71 64 78
4-Н 0,55 1000 72 72 70 70 68 68 70 64 79
4-О 0,55 1000 74 73 72 70 67 68 69 63 80
6-О 0,75 1000 74 74 72 72 72 72 72 68 81
6-Р 0,75 1000 76 74 72 72 72 72 72 69 82
6-С 1,1 1000 78 75 73 73 73 73 73 70 83
6-Т 1,1 1000 78 74 73 72 73 72 72 68 83
9-Х 1,5 1000 78 75 73 74 74 73 73 66 83
2-М 0,75 1500 81 76 76 76 76 76 77 74 86
1-О 1,1 1500 81 74 76 76 75 76 78 74 86
4-М 1,5 1500 79 80 78 79 78 78 81 74 88
4-Н 2,2 1500 82 82 80 80 78 78 80 74 89
4-О 2,2 1500 85 83 82 79 77 79 80 73 90
6-О 2,2 1500 84 83 82 82 82 82 82 78 91
6-Р 3 1500 86 84 82 82 82 82 82 79 92
6-С 3 1500 87 84 83 82 83 83 83 79 93
6-Т 4 1500 87 84 83 82 82 82 82 78 92
9-Х 5,5 1500 87 84 82 83 83 82 82 76 93
2-М 5,5 3000 97 92 92 92 91 91 92 90 102
2-Н 7,5 3000 98 93 93 92 92 93 93 90 103
1-О 11 3000 97 90 92 92 91 92 94 90 102
5-Н 15 3000 99 97 95 96 95 95 96 92 105
5-О 18,5 3000 99 96 94 96 96 95 95 91 105
5-Р 18,5 3000 100 97 95 95 95 95 96 91 105

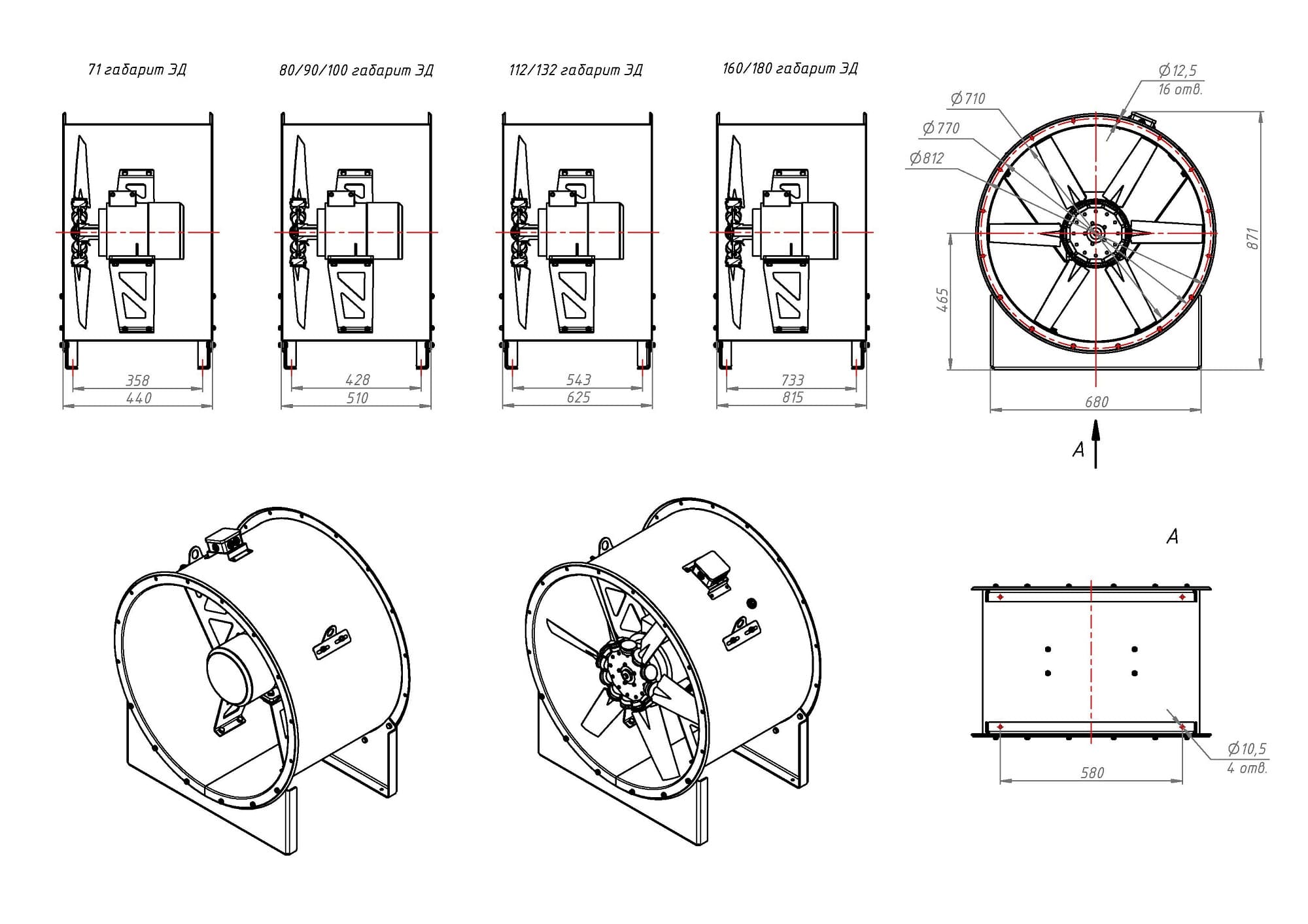

Габаритные и присоединительные размеры осевого вентилятора ВО 21-12 №7,1


Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
