Осевые вентиляторы ВО 21-12 с лопатками из усиленного стекловолокном полиамида

Общие сведения

• Линейка осевых вентиляторов серии ВО 21-12 разработана для использования в системах приточной и вытяжной общеобменной и технологической вентиляции зданий и сооружений различного типа.
• Исполнение вентиляторов – общепромышленное, взрывозащищенное.
• Корпус вентилятора выполнен из окрашенной углеродистой стали, лопатки выполнены из усиленного стекловолокном полиамида.

Категории: ,
Описание

Вентилятор осевой ВО 21-12 №11,2 предназначен для использования в системах приточной и вытяжной вентиляции. Назначение вентилятора – подача либо удаления воздуха из помещений.
Предельные значения температуры перемещаемой среды соответствуют значениям диапазонам температуры окружающего воздуха.
В коррозионностойком исполнении вентилятор ВО 21-12 №11,2 не выпускается.

Вентиляторы осевые ВО 21-12

Серия вентиляторов осевых ВО 21-12 предназначена для работы в составе систем общеобменной вентиляции, а также в системах, поддерживающих технологические процессы предприятий.

Рабочая среда – воздух и газовоздушные смеси, максимальная запыленность которых не превышает 0,1 г/м.куб. В перемещаемой среде не допускается наличие липких или волокнистых включений, абразивных или химически активных по отношению к углеродистым сталям, алюминию и полиамиду примесей.

Конструктивные особенности вентилятора ВО 21-12

  • ∙ Осевые вентиляторы ВО 21-12 поставляются в полностью собранном и готовом к монтажным работам виде в заводской упаковке. Вентиляторы поставляются с внешней клеммной коробкой для простого подключения к трёхфазной питающей сети 380 В.
  • ∙ Функцию корпуса выполняет вальцованная из конструкционной стали цилиндрическая обечайка. Для подсоединения вентилятора ВО 21-12 к воздуховодам сети предусмотрены фланцы с отверстиями под болтовое крепление.
  • ∙ Корпус вентилятора окрашен.
  • ∙ Внутри корпуса расположено рабочее колесо с армированными стекловолокном лопатками из полиамида. Лопатки вентилятора имеют аэродинамический профиль, что придаёт вентиляторам высокую энергоэффективность. Разнообразие комплектаций рабочих колёс позволяет подобрать вентилятор с минимальным отклонением характеристики от заданных параметров сети во всём диапазоне серии.
  • ∙ Втулка крыльчатки напрессована непосредственно на ротор электрического асинхронного двигателя.

Осевые вентиляторы ВО 21-12 условия эксплуатации

Осевые вентиляторы подпора серии ВО 21-12 могут эксплуатироваться в регионах с умеренным климатом при температуре окружающего воздуха -40°С…+40°С, а также в регионах с умеренно-холодным и холодным климатом  -60°С…+45°С первой и второй категории размещения по ГОСТ 15150-69.

Предельные значения температуры перемещаемой среды соответствуют значениям диапазонам температуры окружающего воздуха.

Среднеквадратическое значение виброскорости от внешних источников в местах установки вентиляторов не должно превышать 2 мм/с.

Основные варианты изготовления

Индекс Назначение и материалы
— Общепромышленное исполнение, материал – углеродистая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
Характеристики

Технические характеристики Осевые вентиляторы ВО 21-12 №11,2

Индекс рабочего колеса Мощность двигателя, кВт Частота, об/мин Q min, м³/ч Q max, м³/ч Pv max, Па Pv min, Па Масса, кг
10-Н 1,1 750 16207 29605 115 45 96
11-Н 1,1 750 19478 31289 136 50 96
11-О 1,5 750 22611 34730 145 61 96
11-Р 2,2 750 23612 38216 154 74 111
11-С 2,2 750 25173 41402 163 87 111
11-Т 3 750 34730 48273 179 117 125
11-Х 4 750 38821 53962 189 146 139
12-Х 4 750 35009 56673 222 163 140
15-Х 5,5 750 34689 54107 276 147 155
10-Н 2,2 1000 24213 42922 204 92 98
11-Н 3 1000 26651 42653 252 93 132
11-О 4 1000 30854 47292 269 114 141
11-Р 4 1000 31944 51792 282 134 141
11-С 5,5 1000 34049 55980 298 160 164
12-С 5,5 1000 38652 57980 346 169 164
12-Т 7,5 1000 43684 66981 378 225 179
12-Х 11 1000 47094 76532 403 294 232
15-Х 11 1000 46122 71985 488 258 233
10-Е 4 1500 19952 41138 385 87 101
13-Е 5,5 1500 19321 41790 502 90 134
10-М 7,5 1500 28752 54431 465 151 162
10-Н 7,5 1500 33519 61108 484 186 163
11-Н 11 1500 40060 64424 576 211 171
11-О 15 1500 46504 71518 614 257 229
11-Р 15 1500 48222 78228 644 305 229
11-С 18,5 1500 51877 85441 690 364 247
14-C 22 1500 60388 88601 766 394 266
14-Т 30 1500 79338 101478 794 516 299
14-Х 37 1500 86490 112468 861 637 358
12-Х 37 1500 72006 115981 924 674 356
15-Х 45 1500 70000 108955 1119 596 397

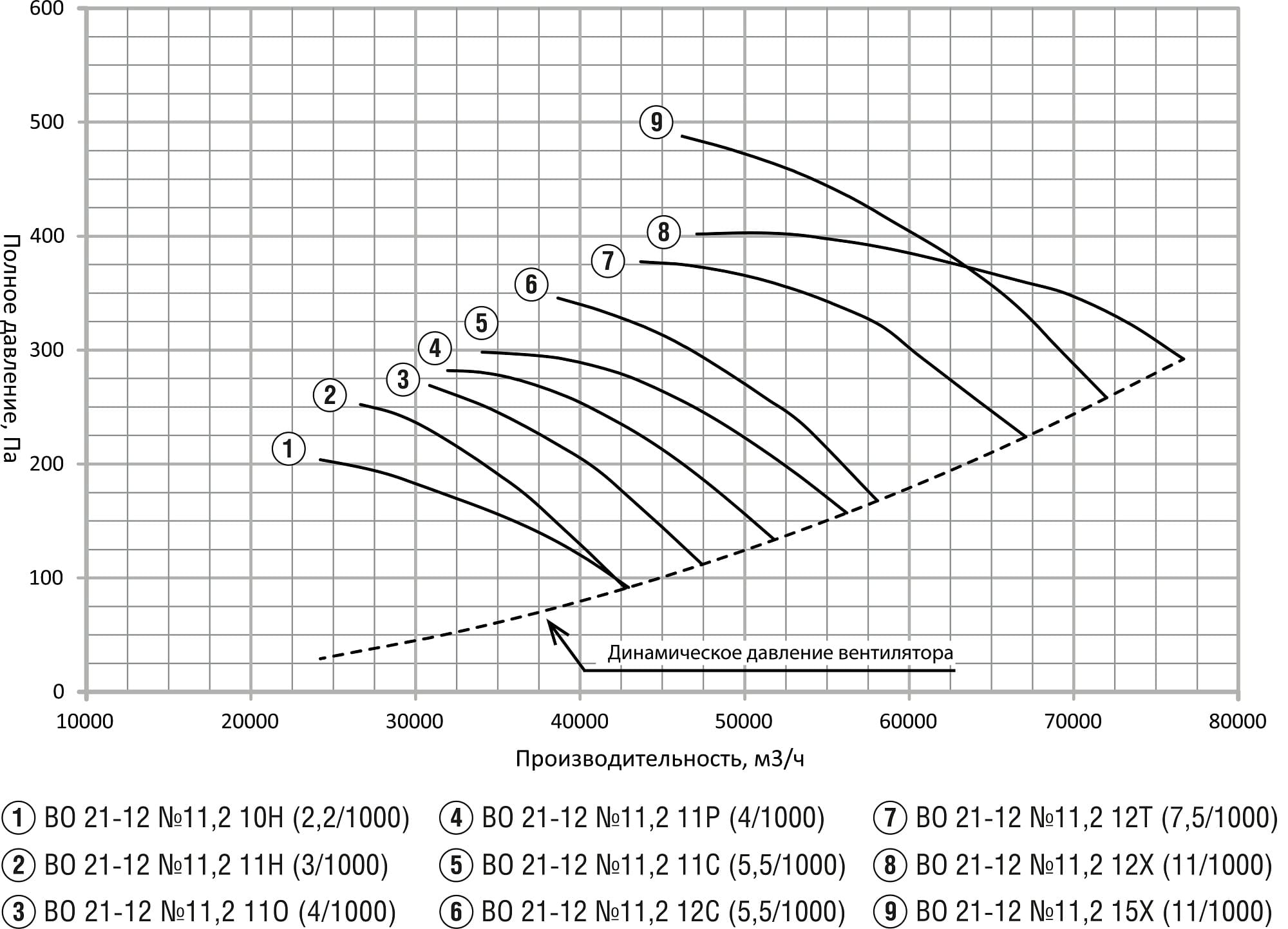

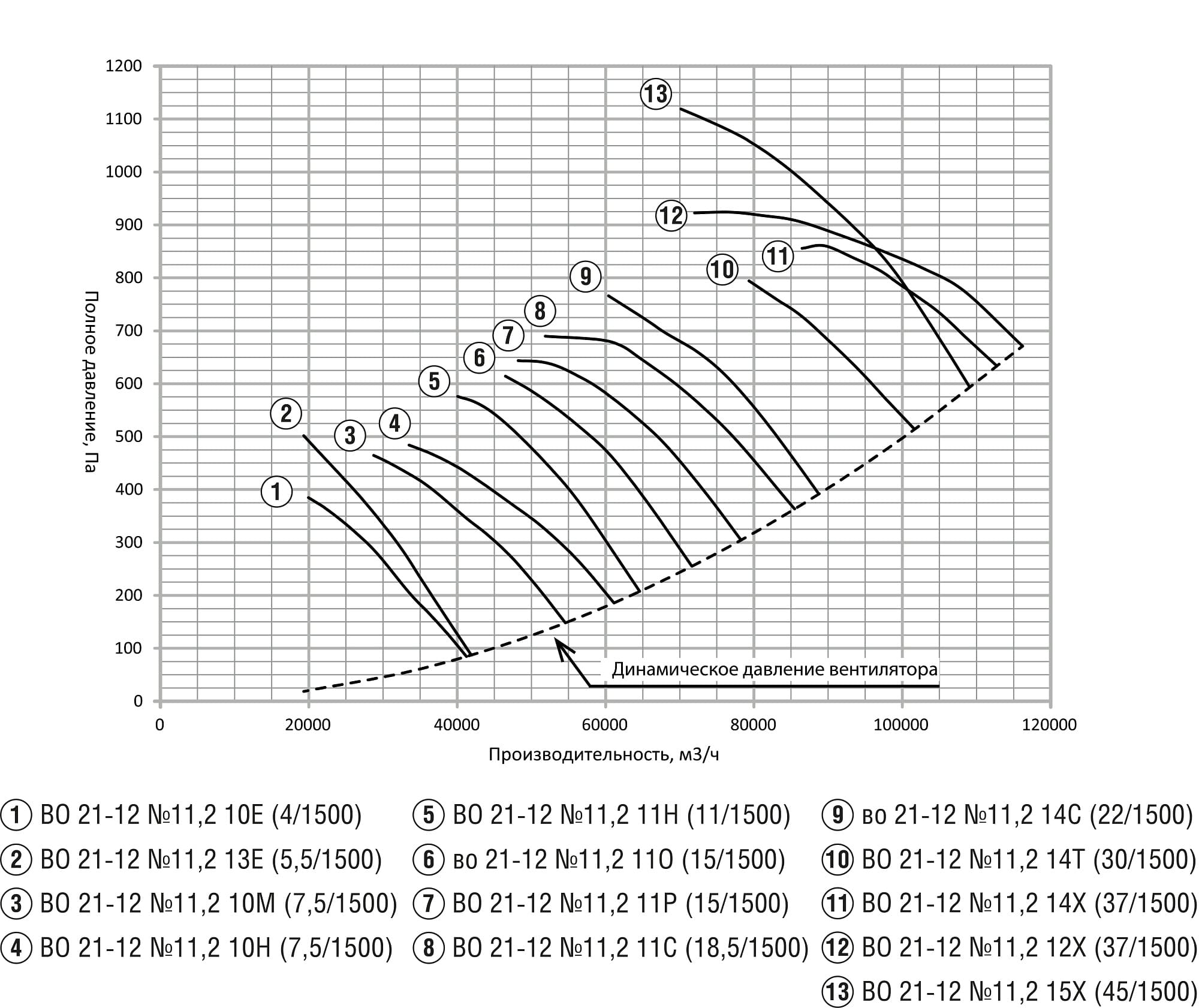

Аэродинамические характеристики осевого вентилятора ВО 21-12 №11,2



Акустические характеристики осевого вентилятора ВО 21-12 №11,2

Индекс колеса Мощность двигателя, кВт Частота, об/мин Значение Lpi(дБ) в октавных полосах f, Гц Lpa, дБа
63 125 250 500 1000 2000 4000 8000
10-Н 1,1 750 80 79 79 77 77 75 74 69 86
11-Н 1,1 750 81 79 77 77 77 76 75 69 86
11-О 1,5 750 81 79 77 76 77 76 74 69 86
11-Р 2,2 750 82 79 77 76 76 76 74 70 87
11-С 2,2 750 82 79 77 76 76 76 74 70 87
11-Т 3 750 84 81 79 77 77 76 75 71 88
11-Х 4 750 85 82 80 78 78 78 76 72 89
12-Х 4 750 86 83 81 78 78 78 77 72 90
15-Х 5,5 750 87 84 82 79 80 79 77 73 91
10-Н 2,2 1000 86 86 85 83 83 81 80 76 93
11-Н 3 1000 87 86 84 84 84 83 82 76 93
11-О 4 1000 88 85 83 83 83 83 81 76 93
11-Р 4 1000 89 86 84 83 83 83 81 76 93
11-С 5,5 1000 89 86 84 82 83 83 81 76 93
12-С 5,5 1000 89 86 84 83 83 83 81 76 94
12-Т 7,5 1000 90 87 85 83 83 83 81 77 94
12-Х 11 1000 92 89 87 85 85 84 83 79 96
15-Х 11 1000 93 90 88 86 86 85 84 80 97
10-Е 4 1500 96 97 95 95 92 89 88 84 103
13-Е 5,5 1500 96 99 97 96 94 90 89 84 104
10-М 7,5 1500 95 92 91 91 91 89 89 84 100
10-Н 7,5 1500 96 95 95 93 92 90 90 85 102
11-Н 11 1500 96 95 93 93 93 92 91 85 102
11-О 15 1500 97 94 92 92 92 92 90 85 102
11-Р 15 1500 98 95 93 92 92 92 90 85 102
11-С 18,5 1500 98 95 93 91 92 92 90 85 102
14-C 22 1500 99 96 94 93 94 93 91 85 104
14-Т 30 1500 101 98 96 94 94 94 92 87 105
14-Х 37 1500 102 99 97 94 95 94 92 88 106
12-Х 37 1500 101 98 96 94 94 93 92 88 105
15-Х 45 1500 102 99 97 95 95 94 93 89 106

Габаритные и присоединительные размеры осевого вентилятора ВО 21-12 №11,2


Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
