Крышный вентилятор ВМК-Ш № 400

Крышные вентиляторы ВМК-Ш

Вентиляторы ВМК-Ш (шумоизолированные) служат для утилизации воздуха из зданий и помещений различного назначения. Используются вне канальной вентиляционной сети, осуществляя забор воздуха непосредственно с подкровельного пространства. В ряде случае допускается установка короткого воздуховода, в зависимости от условий эксплуатации и особенностей монтажа.
Вентиляторы крышные ВМК-Ш монтируются на плоские и покатые крыши с любым типом кровельного покрытия. Выброс воздуха в атмосферу – вертикальный.
Рабочая среда – воздух бытовых, общественных и производственных помещений с содержанием взвешенной пыли до 100 мг/м³. Температура перемещаемого воздуха – до плюс 80°С.
Отличительной чертой малогабаритных крышных вентиляторов ВМК-Ш является:
• Шумоизорированный корпус, который способствует снижению уровня шума вентилятора;
• Компактные габариты;
• Высокий КПД;
• Относительно низкое энергопотребление.

Вентилятор ВМК-Ш — конструктивные особенности

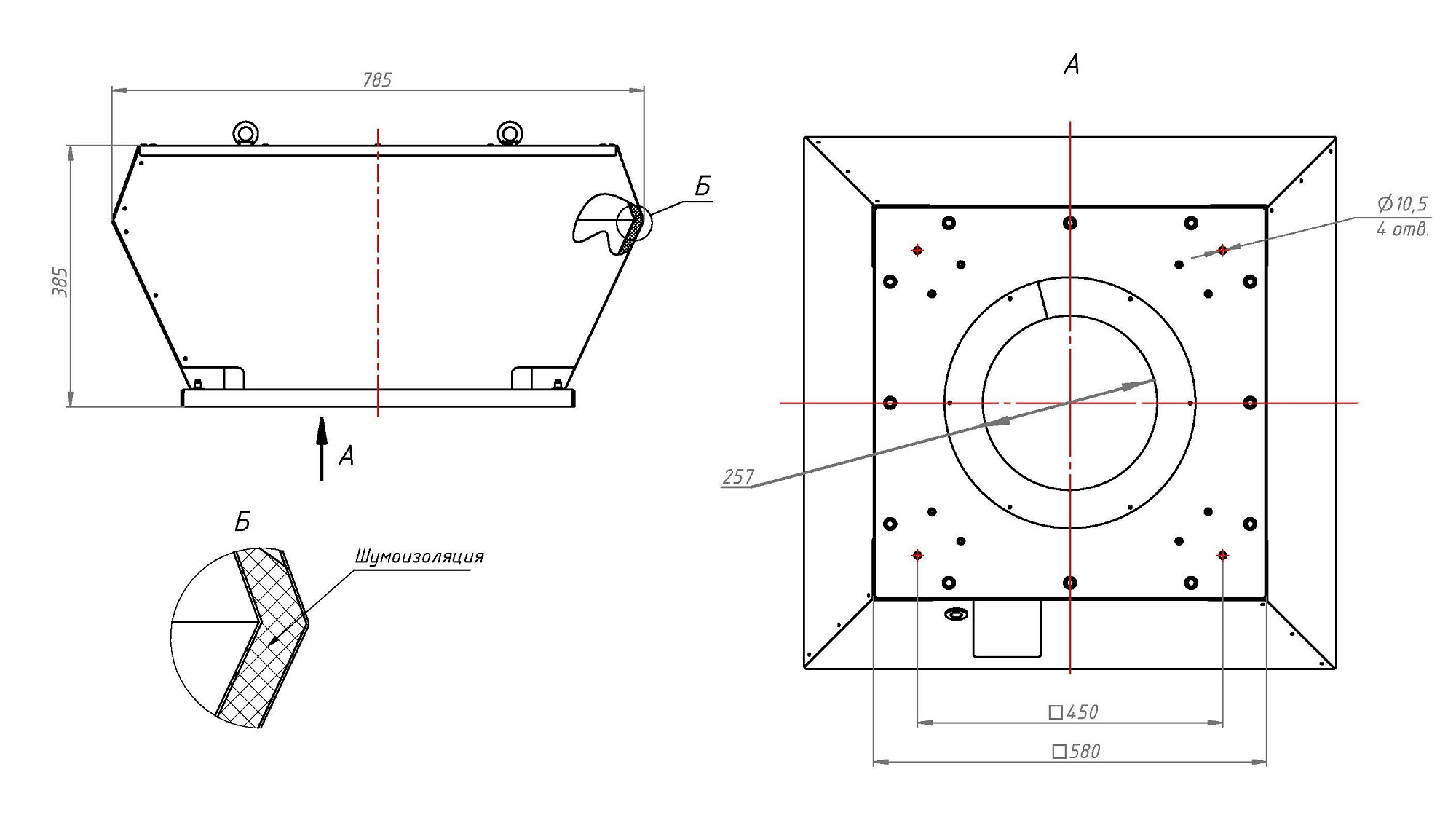

Корпус крышного вентилятора ВМК-Ш изготавливается из оцинкованной стали с использованием мембранного шумоизолирующего материала. Внутри корпуса расположено рабочее колесо с отогнутыми назад лопастями.
К кровле вентилятор крепится посредством анкерных болтов через монтажную стальную пластину.
Функцию привода выполняет роторный асинхронный электродвигатель, который может быть однофазным (1…230В) или трехфазным (1…400В).
Степень защиты крышного вентилятора ВМК-Ш – IP54.

Малогабаритные крышные вентиляторы ВМК-Ш условия эксплуатации

Данный тип вентиляторов предназначен для эксплуатации в условиях:
— умеренного климата (У) от -45 С до +40 С;
— тропического климата (Т) от -10 С до +45 С;
— умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.

Схемы подключения ЭД
