Крышный вентилятор ВКР №5
ВКР – вентиляторы крышные радиальные низкого давления одностороннего всасывания
Общие сведения
• ТУ 28.25.20-010-55528260-2021 для общеобменного исполнения
• ТУ 28.25.20-004-55528260-2021 для взрывозащищенного исполнения.
• Низкого давления
• Одностороннего всасывания
• Лопатки рабочего колеса-загнутые назад
• Количество лопаток рабочего колеса – 12
• Вентиляторы могут комплектоваться стаканами, клапанами и поддонами
Вентилятор крышный ВКР №5 низкого давления производится по ТУ 28.25.20-010-55528260-2021 для общеобменного исполнения, ТУ 28.25.20-004-55528260-2021 для взрывозащищенного исполнения.
Вентилятор радиальный ВКР №5 устанавливается на крыше промышленных и общественных зданий с любым кровельным покрытием и углом наклона и выполняют функцию вытяжной вентиляции, выброс воздуха в надкровельном пространстве происходит в сторону. Производительность крышного вентилятора ВКР-5 от 710 м³/ч до 3700 м³/ч., предельная температура перемещаемой рабочей среды до +80°С.
Крышные вентиляторы низкого давления ВКР
Вентиляторы активно применяются в вентиляционных системах вытяжного типа общественно- административных, жилых зданий, производственных сооружений, могут применяться для различных санитарно-технических или производственных целей.
Перемещение воздуха и других газопаровоздушных смесей с температурой не выше 80 °С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха и с содержанием твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.
Крышный вентилятор устанавливается на крыше здания в качестве основного звена вытяжной вентиляционной конструкции.
Такие вентиляторы предназначены для работы без сети воздуховодов.
Конструктивные особенности вентилятора ВКР
Вентилятор крышной радиальный ВКР поставляется заказчику в собранном виде в заводской упаковке и полностью готов к монтажу.
Внутри корпусной детали заключено рабочее колесо с 12-тью загнутыми назад лопастями.
В качестве привода применяется асинхронный электродвигатель вертикальной компоновки. Рабочее колесо насажено непосредственно на ротор без каких-либо промежуточных передач.
Приводная часть имеет защиту от атмосферных осадков и солнечного излучения в виде конического кожуха из тонколистового металла.
В допкомплектацию вентиляторов крышных радиальных ВКР могут быть включены поддон для сбора конденсата, клапан и стакан.
Для дополнительной защиты от коррозии крышные вентиляторы ВКР покрыты износостойким лакокрасочным материалом.
Крышные вентиляторы ВКР условия эксплуатации
Данный тип вентиляторов предназначен для эксплуатации в условиях:
— Умеренного климата (У) от -45 С до +40 С;
— Тропического климата (Т) от -10 С до +45 С;
— Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С;
— Категория размещения – 2 и 3.
При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения
Вентиляторы крышные радиальные ВКР выпускаются предприятием-изготовителем в 11-ти стандартных типоразмерах. Базовое исполнение – общепромышленное (из конструкционной низкоуглеродистой стали). Также можно купить вентилятор крышной ВКР в коррозионностойком или взрывозащищенном исполнении (либо в комбинации специсполнений).
Основные варианты изготовления
| Индекс | Назначение и материалы |
| – | Общепромышленное исполнение, материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Технические характеристики Крышные вентиляторы ВКР №5,0
| Электродвигатель | Параметры в рабочей зоне | |||||
| D рабочего колеса | Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | Производительность, м3/с | Статическое давление, Па | Масса, кг |
| 0,95 | 910 | 0,37 | 71А6 | 0,71-1,5 | 200-0 | 75 |
| 1 | 900 | 0,55 | 71В6 | 0,85-1,7 | 225-0 | 75 |
| 1,05 | 900 | 0,55 | 71В6 | 0,96-2,0 | 245-0 | 75 |
| 1,1 | 930 | 0,75 | 80А6 | 1,15-2,5 | 290-0 | 80 |
| 0,95 | 1400 | 1,1 | 80А4 | 1,1-2,4 | 485-0 | 80 |
| 1 | 1405 | 1,5 | 80В4 | 1,3-2,7 | 545-0 | 80 |
| 1,05 | 1420 | 2,2 | 90L4 | 1,5-3,2 | 610-0 | 90 |
| 1,1 | 1430 | 3 | 100S4 | 1,8-3,7 | 680-0 | 95 |
*При изменении типа двигателя масса может меняться

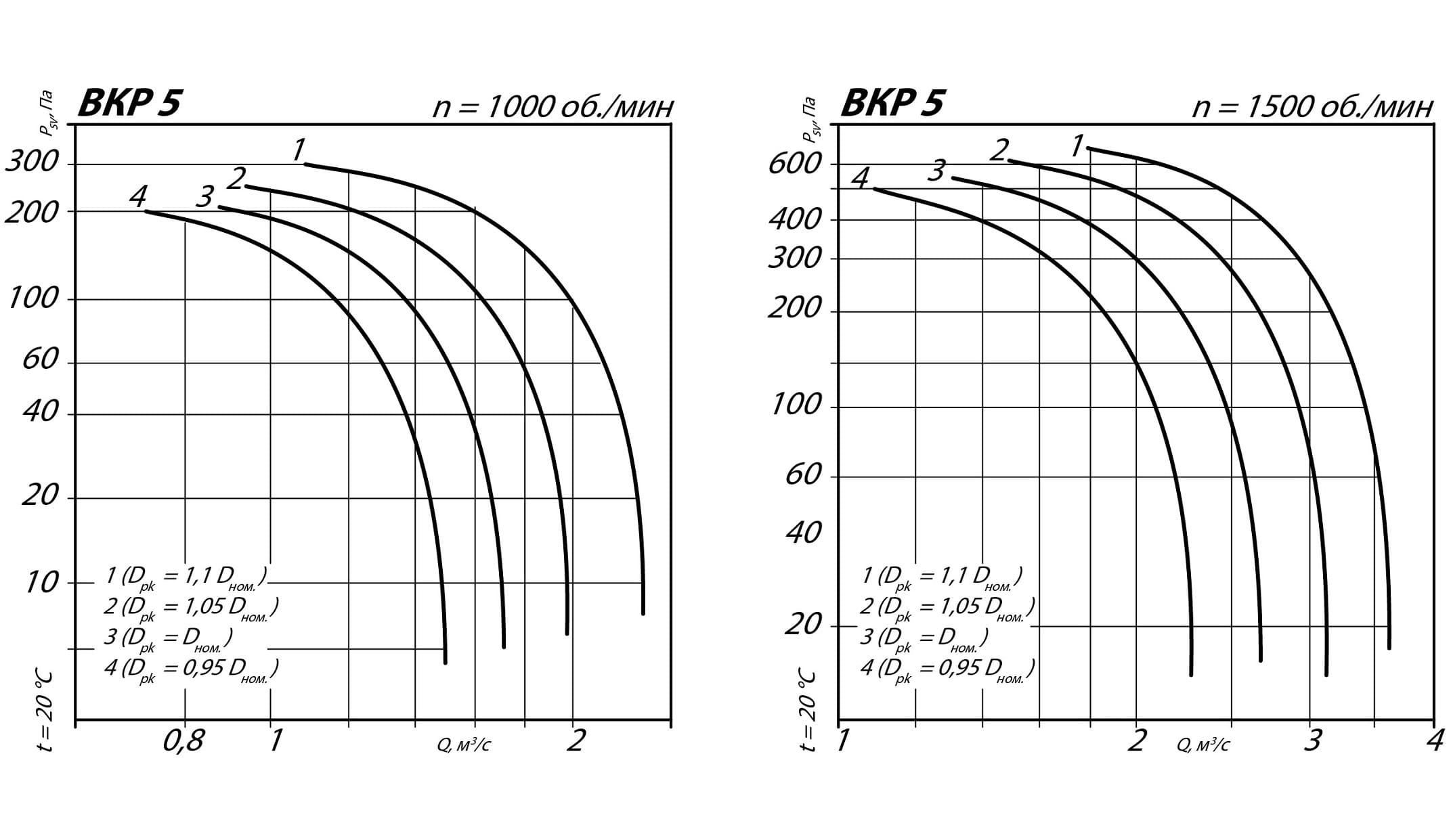

Аэродинамические характеристики крышного вентилятора ВКР №5

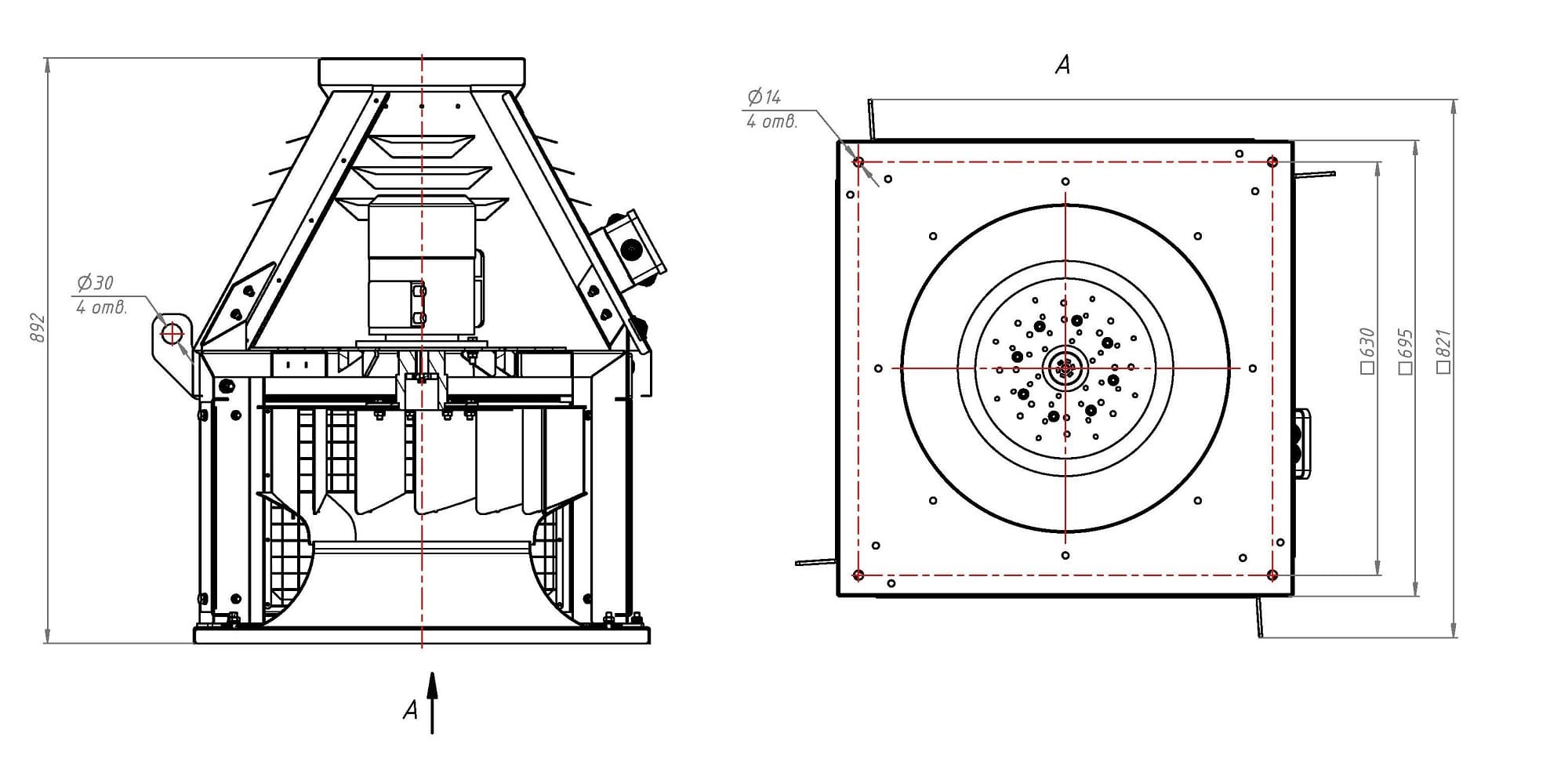

Габаритные и присоединительные размеры крышного вентилятора ВКР №5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКР №5
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 78 | 81 | 83 | 81 | 77 | 77 | 71 | 58 | 83 |
| 1500 | 80 | 83 | 85 | 83 | 79 | 79 | 73 | 60 | 85 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
