Крышный вентилятор ВКР №3,55

Вентилятор крышный ВКР №3,55 низкого давления производится по ТУ 28.25.20-010-55528260-2021 для общеобменного исполнения, ТУ 28.25.20-004-55528260-2021 для взрывозащищенного исполнения.

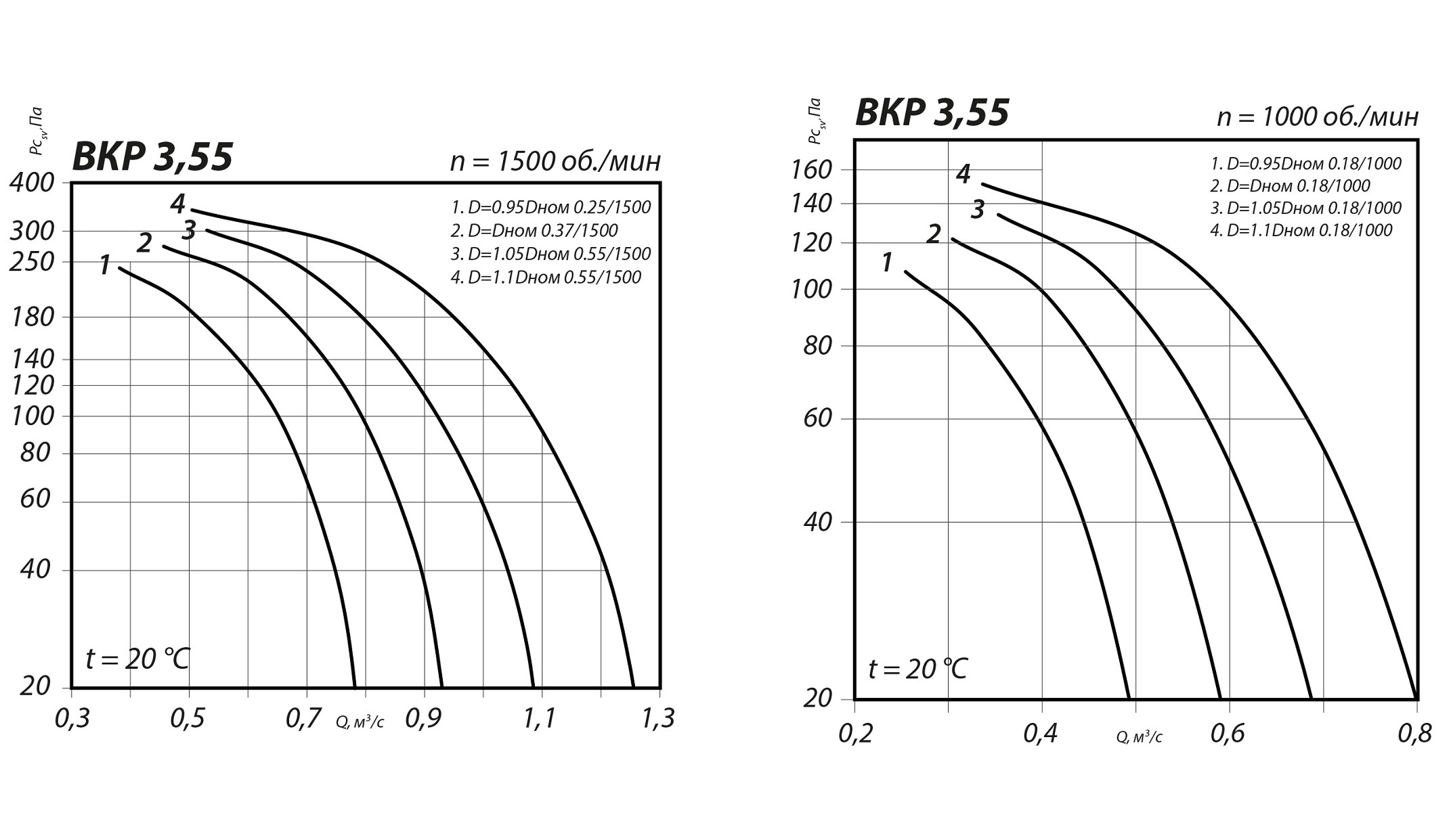

Вентилятор радиальный ВКР №3,55 устанавливается на крыше промышленных и общественных зданий с любым кровельным покрытием и углом наклона и выполняют функцию вытяжной вентиляции, выброс воздуха в надкровельном пространстве происходит в сторону. Производительность крышного вентилятора ВКР-3,55 от 250 м³/ч до 1250 м³/ч., предельная температура перемещаемой рабочей среды до +80°С.

Крышные вентиляторы низкого давления ВКР

Вентиляторы активно применяются в вентиляционных системах вытяжного типа общественно- административных, жилых зданий, производственных сооружений, могут применяться для различных санитарно-технических или производственных целей.

Перемещение воздуха и других газопаровоздушных смесей с температурой не выше 80 °С, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха и с содержанием твердых примесей не более 100 мг/м3, не содержащих липких веществ и волокнистых материалов.

Крышный вентилятор устанавливается на крыше здания в качестве основного звена вытяжной вентиляционной конструкции.

Такие вентиляторы предназначены для работы без сети воздуховодов.

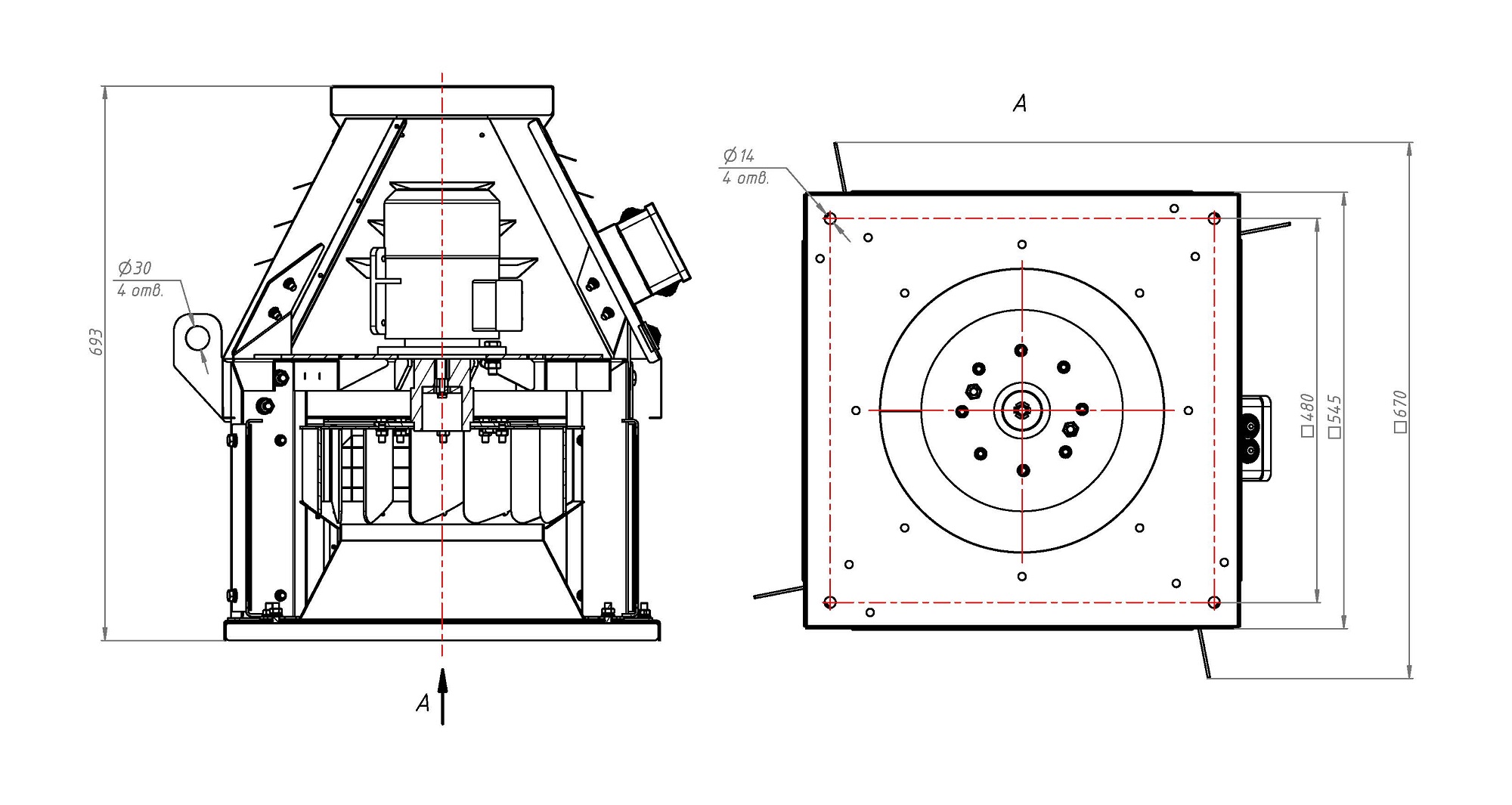

Конструктивные особенности вентилятора ВКР

Вентилятор крышной радиальный ВКР поставляется заказчику в собранном виде в заводской упаковке и полностью готов к монтажу.

Внутри корпусной детали заключено рабочее колесо с 12-тью загнутыми назад лопастями.

В качестве привода применяется асинхронный электродвигатель вертикальной компоновки. Рабочее колесо насажено непосредственно на ротор без каких-либо промежуточных передач.

Приводная часть имеет защиту от атмосферных осадков и солнечного излучения в виде конического кожуха из тонколистового металла.

В допкомплектацию вентиляторов крышных радиальных ВКР могут быть включены поддон для сбора конденсата, клапан и стакан.

Для дополнительной защиты от коррозии крышные вентиляторы ВКР покрыты износостойким лакокрасочным материалом.

Крышные вентиляторы ВКР условия эксплуатации

Данный тип вентиляторов предназначен для эксплуатации в условиях:

— Умеренного климата (У) от -45 С до +40 С;
— Тропического климата (Т) от -10 С до +45 С;
— Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С;
— Категория размещения – 2 и 3.

При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой (1) категории размещения

Вентиляторы крышные радиальные ВКР выпускаются предприятием-изготовителем в 11-ти стандартных типоразмерах. Базовое исполнение – общепромышленное (из конструкционной низкоуглеродистой стали). Также можно купить вентилятор крышной ВКР в коррозионностойком или взрывозащищенном исполнении (либо в комбинации специсполнений).

Основные варианты изготовления
