Канальный вентилятор ВКК-М №160

Вентилятор канальный круглый ВКК-М №160

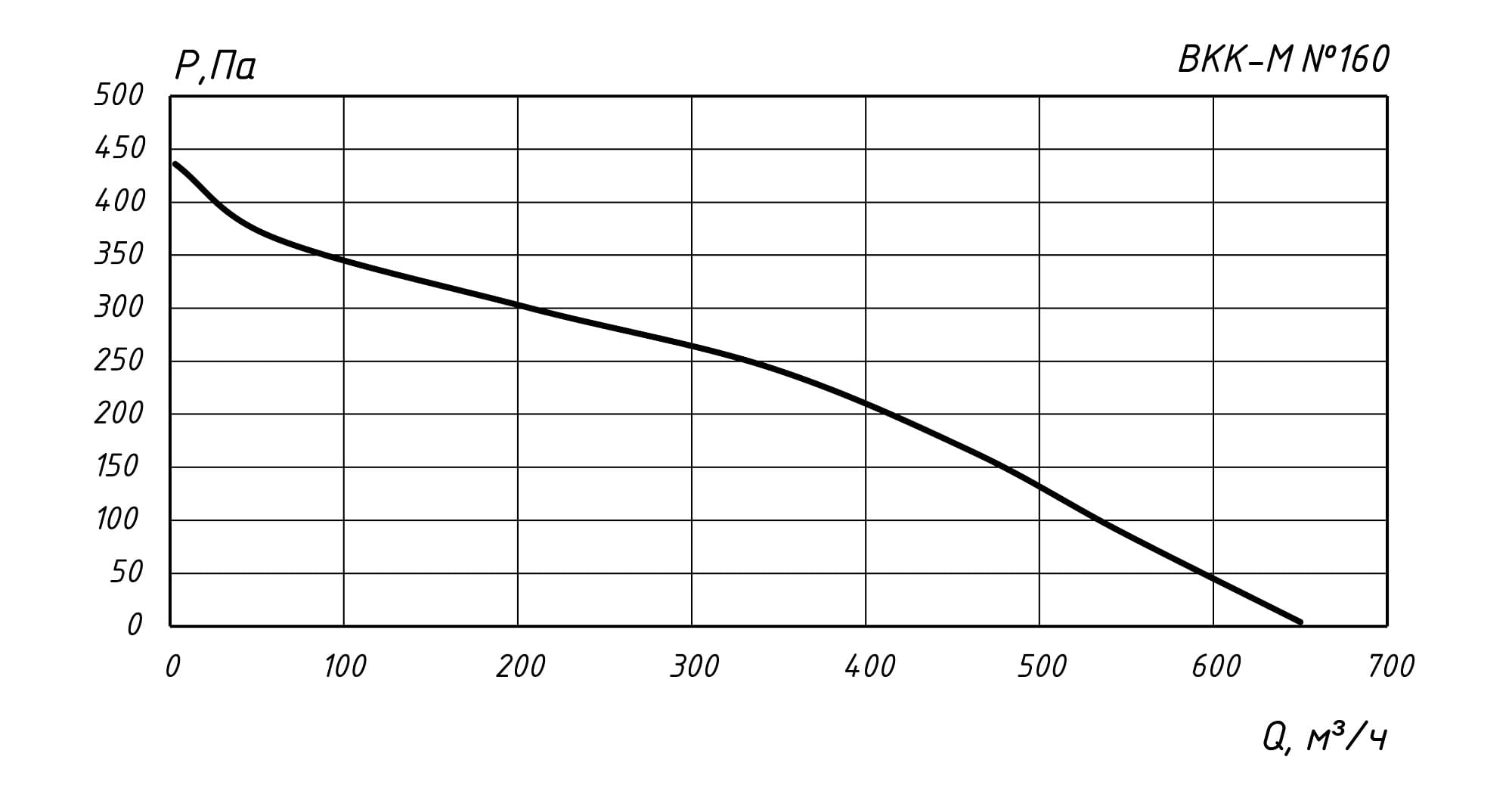

Канальный вентилятор ВКК-М 160 используется в составе канальных систем вентиляции с круглым сечением воздуховодных каналов диаметром 160 мм. непосредственно в сечение воздуховодов в любом положении. Корпус выполнен из оцинкованной стали методом штамповки на прессе, установлен однофазный асинхронный двигатель 220В с назад загнутыми лопатками. Производительность вентилятора ВКК-М 160 мм. по воздуху составляет 660 м³/ч., предельная температура перемещаемой рабочей среды до +60°С.

Канальные вытяжные вентиляторы круглые ВКК-М

Вентиляторы канальные круглые ВКК-М применяются в канальных вентсистемах с круглым сечением воздуховодных каналов. Могут использоваться в вентсетях различного назначения: приточных и вытяжных, местного значения и общеобменного.

Благодаря компактности, надежности и оптимальным техническим параметрам вентиляторы канальные для круглых воздуховодов нашли широкое применение в системах принудительного воздухообмена жилых, общественных, административных и промышленных зданий.

При подготовке данного оборудования к работе и при его эксплуатации следует придерживаться требований правил техники безопасности при эксплуатации электроустановок. Заземление вентиляторов необходимо произвести в соответствии с правилами устройства электроустановок. К монтажу допускаются только лица, имеющие достаточную квалификацию, изучившие соответствующую документацию и прошедшие инструктаж по соблюдению правил техники безопасности. Места установки вентагрегатов должны предполагать доступность к их обслуживанию в дальнейшем.

Канальный вентилятор для круглых каналов ВКК-М

Канальные вытяжные вентиляторы круглые ВКК-М имеют моноблочную конструктивную компоновку.

В оцинкованном корпусе размещается осевое колесо с загнутыми назад лопастями, втулка которого напрессована на ротор асинхронного двигателя. Степень защиты корпуса – IP54. Вентиляторы канальные круглые купить возможно в исполнении корпуса из прочного полимера.

Асинхронный привод питается от сети 220В. Клеммная коробка для подвода электропитания вынесена на наружную сторону корпуса.

Вентилятор канальный ВКК-М монтируется в разрыв круглых каналов вентсистемы соответствующего сечения в любом положении. Подсоединение – ниппельного типа. Для снижения утечек воздуха рекомендуется использовать уплотнительные ленты или герметики.

При установке ВКК-М вентилятора канального  в систему круглых воздуховодов нужно соблюдать следующие правила:

— протяженность прямолинейного участка воздуховода со стороны всасывания — не менее одного диаметра вентилятора;
— протяженность прямолинейного участка воздуховода со стороны нагнетания — не менее трех диаметра вентилятора.

На этих прямых участках воздуховодной магистрали не допускается устанавливать фильтры, шумоглушители или другие элементы вентиляционной сети, которые увеличивают сопротивление движению воздуха.

Канальные вентиляторы ВКК-М условия эксплуатации

Круглые канальные вентиляторы ВКК-М допускаются к работе в условиях У по 2-ой кат. разм. при температуре окружающей среды -20°С…+40°С. Рабочая среда – уличный воздух или воздух помещений, предельно допустимая запыленность которого не превышает 0,1 г/м.куб. Наличие липких, волокнистых, абразивных или химически активных по отношению к металлам примесей в рабочей среде не допускается. Предельное значение рабочих температур составляет +60°С.

Обслуживание вентиляторов необходимо производить систематически по графику, не зависимо от их технического состояния. При продолжительной работе следует производить его осмотр каждые 6 месяцев. Перед обслуживанием вентилятор требуется отключить от сети электрического питания и дождаться, пока остановятся вращающиеся лопасти рабочего колеса.

Модельный ряд вентиляторов для круглых каналов ВКК-М насчитывает 6-ть стандартных типоразмеров от 100 до 315 мм в диаметре. Их размеры неслучайны, они изготавливаются в соответствии со стандартными размерами круглых воздуховодов для соединения их в единую линию системы вентиляции. Мы предлагаем купить вентилятор канальный круглый исходя из назначения, фактических условий и аэродинамического расчета вентиляционной сети. И в зависимости от необходимых технических характеристик оборудования, на круглый канальный вентилятор цена существенно различается.
